格芬产品在奥运场馆AV系统项目中的应用

    随着08年北京奥运会的临近，很多奥运场馆陆续地投入建设。近一段时间，格芬遇到很多关于场馆AV系统的咨询，在此，格芬根据不同的需求做出了相应的方案，以下是一个比较典型的案例，在这里与大家共同研究一下：

项目特点：

    1．  输入信号源多样：信号源设备包括计算机、DVD、专业摄像机等，相应的信号有DVI、VGA、HDMI、HD-SDI。
    2．  显示器均为高清显示器：带有DVI接口，支持1920x1200、1080P和1080分辨率。
    3．  显示器距离信号源比较远：从最近的30米距离到最远的300米距离。

    具体的设备如下：４台数字计算机（DVI）、４台模拟计算机(VGA)、２个DVD(HDMI)和两台广播电视摄像机（HD-SDI），共12路信号。显示部分为５块高清LED屏和５块高清LCD，共有10块显示器，均带有DVI接口。

解决方案：

    根据以上情况，格芬确定以一台16x16 DVI矩阵作为项目的核心，主要依据有两个：

    1、目前输入信号为12路，输出信号为10路，但是考虑到今后的扩展性，我们做了预留。
    2、显示器为高清显示器，因此采用了DVI信号矩阵。

    输入信号的统一：

    确定采用DVI信号矩阵之后，就要把所有的输入、输出信号统一成DVI信号。显示器均有DVI接口，我们只要调整输入信号即可。

    １、４台数字计算机，带有DVI接口，可直接接入矩阵。

    ２、４台模拟计算机，带有VGA接口。每一台计算机配一个Gefen的VGA到DVI信号转换器。此转换器有两个要求：第一、是真正的模数转换器，市场上有很多DVI到VGA电缆，这种电缆只是用DVI的接口来传输模拟的VGA信号，而不是真正意义的模数转换器。第二、此转换器能够支持高清标准来配合高质量的显示设备。

    ３、２个DVD带有HDMI接口，HDMI是一种高清电视的信号标准，它比DVI更加先进，在同一根电缆里不仅可以传输视频或者计算机信号，而且可以同时传输音频信号。Gefen提供专用的DVI到HDMI的电缆，可以直接把DVD信号接入DVI矩阵。

    ４、广播电视摄像机是一种更专业的设备，它使用HD-SDI信号。如何把这种信号和AV的显示器结合起来，这是很多公司研究的课题。Gefen提供了从HD-SDI到DVI信号的倍线转换器，把高清晰的广播电视信号完美的体现在DVI显示器上。从而在显示领域里为广播电视和AV设备的结合提供了可能。

    输出信号的延长解决方案：

    显示器距离信号源的距离不同，最长的有300米，短的也要30米。要知道DVI信号有很多优点，但是也存在传输距离上面的缺陷。通常的DVI信号，如果不经过处理，只能够传输５米左右，超过这个限度就会带来信号质量的衰减。

    在过去的文章中提到过Gefen至少可以提供４种以上的传输方案来延长DVI信号：

    １、使用特制的DVI光纤电缆，可传输500米。优点是直接连接不需任何设备，缺点是造价高、线粗不适合布线。

    ２、使用信号放大器，直接把DVI信号放大，传输距离不超过35米。

    ３、使用双绞线延长器，可传输60米，易于布线。

    ４、使用光纤延长器，用光纤传输DVI信号，最远传输500米到10公里。

    根据实际的布线情况和操作方便的原则，确定在此系统中使用双绞线延长器和光纤延长器。60米以内用双绞线，以上用光纤。两种设备的工作原理和连接方式基本一样，都是由一个发射器和接收器组成。发射器用DVI电缆和矩阵连接，接收器用DVI电缆和显示器连接。发射器和接收器之间通过双绞线（超５类线）或者光纤连接。

    这样一个高清的、全数字的系统就搭建起来了。

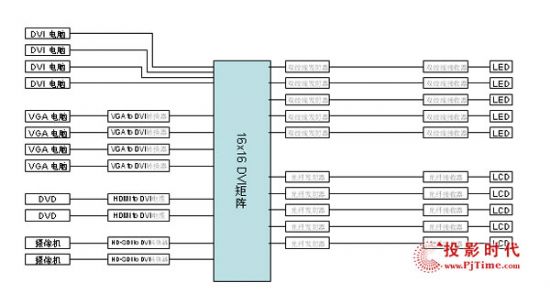

    系统连接图
