LCD投影机
LCD投影机介绍

  LCD投影机是液晶技术、照明科技以及集成电路的发展带来的高科技产物。其关键技术是液晶板的制造。LCD投影机利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化,影响其液晶单元的透光率或反射率,从而影响它的光学性质,产生具有不同灰度层次及颜色的图像。

  现在的LCD投影机最高支持分辨率可以达到1600×1200(UXGA),使用时间可以延长至8小时以上,具有很高的亮度和高保真的图像色彩,可以方便地接入各种视频信号。它们体积小巧,重量轻,便于携带。使得投影机的发展进入了一个崭新的纪元。

  LCD投影机的底层技术——液晶板一直只有Sony和Epson两家公司具备研发和生产能力,经过多年发展,液晶板技术日臻成熟。液晶板技术一直致力于提高性能和降低加工成本两个方面。在提高性能方面它主要是通过提高开口率来提高光效率,另外还采用微镜阵列技术来提高液晶板的透光率,降低显示图像的像素化,使图像更细腻。目前LCD投影机在亮度指标和图像精细程度方面都已经达到相当高的水平。除了高端影院产品外,在普通应用产品和低端高性能投影机产品中,LCD产品保持了对单片DLP产品的亮度领先优势。LCD投影机的生产厂家主要为日韩厂商。主要有Sony、Epson、NEC、三洋和三菱等等。

LCD投影机种类

  LCD投影机有液晶板投影机和液晶光阀投影机两类

  液晶板投影机:液晶有活性液晶体和非活性液晶体。活性液晶体具有透光性,做成LCD液晶板,用在投影机上。TFT是“thin-film transistor”的缩写,意为“薄膜晶体管”。TFT活性矩阵利用每一独立的晶体管控制LCD板上的每一个像素,由于TFT活性矩阵液晶板可产生更快的反应速度及对比度,是目前使用最广的液晶板。通过控制系统,可以控制通过LCD的光的亮度、颜色、对比度等。LCD液晶板的大小决定着投影机的大小。LCD越小,则投影机的光学系统就能做得越小,从而使投影机越小。而要在越小的LCD上做到高分辨率,并且保持高亮度,其技术工艺越难。液晶板投影机是被动式的投影方式,利用外光源金属卤素灯或UHP灯(冷光源)。

  液晶光阀投影机:它采用CRT管和液晶光阀作为成像器件,是CRT投影机与液晶与液晶光阀相结合的产物。为了解决图像分辨率与亮度间的矛盾,它采用外光源,也叫被动式投影方式。液晶光阀是一种可控开关,主要由三部分组成:光电转换器、镜子、光调制器。通过CRT输出的光信号照射到光电转换器上,将光信号转换为持续变化的电信号;外光源产生一束强光,投射到液晶光阀上,由内部的镜子反射,能过光调制器,改变其光学特性,紧随光阀的偏振滤光片,将滤去其它方向的光,而只允许与其光学缝隙方向一致的光通过,这个光与CRT信号相复合,投射到屏幕上。它是目前为止亮度、分辨率最高的投影机,亮度可达6000ANSI流明,分辨率为2500×2000,适用于环境光较强,观众较多的场合,如超大规模的指挥中心、会议中心及大型娱乐场所,但其价格高,体积大,结构复杂不易维修。

LCD投影机工作原理

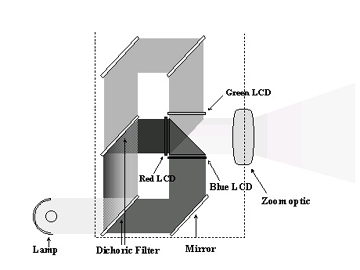

  三片式液晶投影机的成像原理(参见下图),以某液晶投影机的光路为例:首先光线通过滤光片,滤掉红外线和紫外线这样的不可见光,红外线和紫外线对LCD片有一定的损害作用。透过两片多镜头镜片将光线均匀化,并将UHP灯产生的圆锥形光校正为和投影图像近似的矩形光线。在两片镜子之间的棱镜用来将光线预先极性化,较之没有该棱镜的不对称光箱,它可以减少光线的损失。光线下一步被分光镜分为红、绿、蓝三原色并被分别反射到相应的液晶片上。在到达液晶片之前光线还需要透过一个凸透镜和偏振片,凸透镜的作用是将光线集中,偏振片则进一步将光线极性化,使得光线振动方向一致,可以被液晶片控制。最后光线经过液晶片,通过电路板驱动,液晶片上的各像素点有序开闭,产生了图像,并通过每原色光的调校产生了丰富的色彩。最后三路光线最终汇聚在一起由镜头投射出去。

LCD投影机特点

LCD的优点:

  首先在画面颜色上,现在主流的LCD投影机都为三片机,采用红、绿、蓝三原色独立的 LCD板。这就可以分别地调整每个彩色通道的亮度和对比度,投影效果非常好,能得到高度保真的色彩。在同样档次的DLP投影机,还只能用一片DLP,很大程度上由色轮的物理性质和灯的色温决定好坏,没什么好调整的,只能得到较为正确的色彩。但与同价位的LCD投影机相比,在图像区域的边缘,还是缺乏鲜艳的色调。

  LCD的第二个优点是光效率高。 LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出,在高亮度竞争中,LCD依然占着优势。7公斤重量级左右的投影机中,能达到3000 ANSI流明以上亮度的,都是LCD投影机。

LCD的缺点:

  LCD投影机明显缺点是黑色层次表现太差,对比度不是很高。LCD投影机表现的黑色,看起来总是灰蒙蒙的,阴影部分就显得昏暗而毫无细节。这点非常不适合播放电影一类的视频,对于文字到是与DLP投影机差别不是很大。

  第二个缺点是LCD投影机打出的画面看得见像素结构,观众好像是经过窗格子在观看画面。SVGA(800×600)格式的LCD投影机,不管屏幕图像的尺寸大小如何,都能看得清楚像素格子,除非用分辨率更高的产品。

  现在LCD开始使用起了微透镜阵列(MLA),可以提高XGA格式的LCD板的传输效率,柔化像素格子,使像素格子细微而不明显,且对图像的锐利程度不会带来任何影响。它能使LCD的像素结构感觉可以减少到几乎与DLP投影机一样,但还是有点差距。
