MicroLED 苦等十年的量产线，可能先被一批"不按寸算钱"的客户订走

    给美军做瞄准镜的公司，开始给 GPU 供货了

    先说一家你可能没听说过的公司：Kopin。

    它做了几十年的军用微显示器——头盔显示器、热成像瞄准镜、单兵穿戴设备。一句话概括：给士兵看的屏幕。

    而它现在的主推产品叫Neural I/o™，客户不是士兵，是数据中心。

    时间线是这样的：

    2026 年 4 月，Fabric.AI 向 Kopin 下达1500 万美元初始开发订单，资助 Neural I/o™ 演示芯片组。作为对价，Kopin 拿到 Fabric.AI19.9% 股权，并成为该芯片组的独家制造商。

    9 月 17 日，双方聘请律所，推进联合知识产权布局。

    技术原理说破了很朴素：把可编程的 MicroLED 像素，重新设计成超高速光收发器，用光子而不是电子搬数据——替换掉 AI 数据中心里 GPU 之间的铜线。

    双方联合白皮书给出的测算模型显示：在一个10 万个 GPU​ 的集群里，MicroLED 光互连相比传统光学方案可减少约75%​ 的相关功耗，净节省约30MW​ 持续电力需求。

    30MW 意味着什么？不只是每年数千万美元的电费和空调费。更现实的意义是——运营商可能因此不用新建变电站，也不用因为电网并网受限，把 AI 项目往后推。（先打个预防针：30MW 和 75% 是白皮书测算值，不是实测值。）

    给夜视仪做屏幕的技术，跑去解决 GPU 集群的功耗墙，听起来有点荒诞。

    但它恰恰暴露了 MicroLED 这十几年最尴尬的处境。

苦等十年：它卡在"一颗都不能错"

    MicroLED 被叫做"下一代显示技术"十几年了。亮度高、功耗低、寿命长、不怕烧屏，纸面参数几乎全面碾压 LCD 和 OLED。三星、LG 年年在展台上端出新东西，从电视到手表到车载，年年惊艳。

    但十几年过去，它主要还是活在展台上。

    卡在量产。

    MicroLED 芯片没法直接在显示背板上长出来，得先在蓝宝石、砷化镓这类衬底上用 700°C 以上的工艺制备，然后一颗一颗搬到背板上。

    搬多少？一台 8K 电视，7680×4320 像素再乘以三色，大约1 亿颗微米级芯片。

    换个说法感受一下：如果每秒装 1 颗、24 小时不停，要装 3 年多。

    而这还只是数量问题。更要命的是第二条——

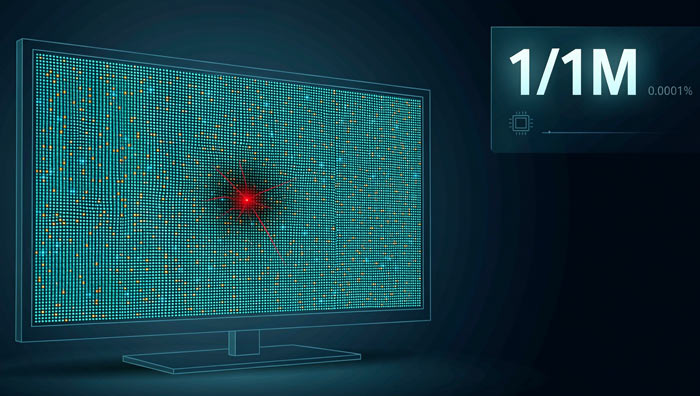

    一颗坏点，就毁掉整屏。

    这就是为什么它苦等了十年：不是做不出来，是做出来不够便宜、也不够稳定。工艺跑不顺，良率上不去，成本下不来。

    于是问题来了：同一颗芯片，凭什么换到数据中心就容易了？

三个在显示里要命的缺点，在通信里都不是问题

    答案是：评价标准整个翻了个面。

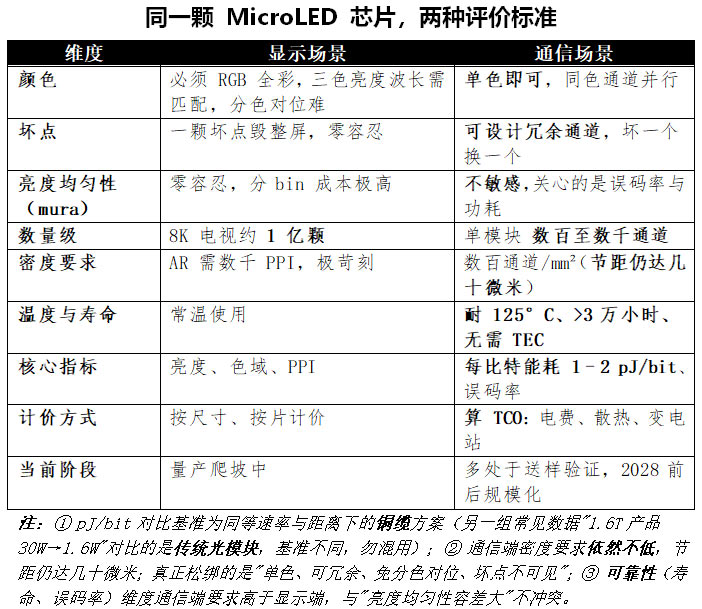

    MicroLED 在显示上有三个致命痛点，而这三个，在通信场景里几乎都不是问题。

    第一，颜色。​ 显示必须 RGB 三色，三色的亮度和波长还得匹配，光是分色对位就够喝一壶。通信呢？单色就行——主流方案是同色通道并行，直接跳过最麻烦的环节。

    第二，坏点。​ 显示上一颗坏点肉眼可见，不可接受。通信可以设计冗余通道，坏一个换一个，用户毫无感知。

    第三，亮度均匀性。​ 显示上的 mura（亮度不均）不可接受，为了挑出一致性够好的芯片，分 bin 的成本极高。通信关心的是误码率和功耗，对亮度均匀性并不敏感。插一句防止误读：通信端在可靠性上的要求反而比显示更高——寿命、误码率都是硬指标。这和"亮度均匀性容差大"是两回事，不矛盾。）

    而下面这组性能参数，在通信场景里每一项都正中靶心：

    每比特能耗 1–2 pJ/bit，在同等速率与距离下约为铜缆方案的5%；

    耐 125°C 高温，寿命超3 万小时。因为基于自发辐射，天生不怕热，所以不需要 TEC 温控；

    因为是并行低速架构，还能省掉 DSP、CDR 这些高功耗器件。系统复杂度和成本，一起往下掉。

    业界管这种思路叫"宽而慢"——不追求把单通道做得越来越快，而是用几百上千个低速通道并行，靠数量换总带宽。

    微软的 MOSAIC 原型，据报道已在 20 米距离上完成单通道 2Gbps 稳定传输；Avicena 在 OFC 2026 现场演示了512Gbps​ 链路，并计划推进到 896Gbps。

    于是就有了全文最核心的那句话：

    MicroLED 在显示端最要命的"全彩难、坏点致命、均匀性苛刻"，到了通信端几乎都不是问题。

    它在显示里被骂了十年的短板，是它在 AI 时代的入场券。

    当然得说清楚：这不等于通信端就"容易"。1mm² 里集成数百个通道，换算下来节距也在几十微米量级，密度要求依然不低。

    真正的松绑来自那四点——单色、可冗余、不必做分色对位、坏点不影响观感。叠在一起，工程难度是断崖式下降的。

面板卖的是"寸"，光互连卖的是"瓦"

    技术上说得通了，还有一道更现实的关：谁付钱？

    这就得说到显示行业的一个基本游戏规则。

    面板是怎么卖的？按尺寸、按片计价。​ 报价单上写得明明白白：32 英寸多少、55 英寸多少、65 英寸多少。客户拿着单子，比的永远是"每一寸多少钱"。

    所以面板厂唯一的生存法则就是——让单位成本随尺寸和世代线不断下降。做不到，就出局。

    好，现在换到数据中心这边。

    云厂商买光互连，问的第一个问题不是"这一片多少钱"。他们算的是另一笔账：每搬 1 比特数据要花多少电？整机散热扛不扛得住？为了多出来的这点功率，要不要新建一座变电站？

    这就是标题里那句"不按寸算钱"。

    （说明一下：这是本文为便于理解做的形象化概括，不是行业标准术语。真实情况比这复杂——光模块通常按带宽和端口计，面板按尺寸和片计。两边都在乎成本，只是计价的那把尺子不一样。）

    这个差别，带来一个非常关键的推论：

    一颗 MicroLED 芯片，在面板客户眼里是成本项——是要被拼命压价的对象；到了数据中心客户眼里，它变成了省电工具——是能帮他省下电费和变电站投资的东西。

    一个是被压价的对象，一个是能参与分成的方案。

    这就是为什么"不按寸算钱"的客户，有可能在 MicroLED 成本还没打平的时候，就先下订单。

    注意是"有可能"。目前多数项目还在送样验证，产业界普遍判断 2027 年前后才到成本拐点。这个窗口能不能真正吃到，后面会细说。

把芯片"冲"进坑里：工艺这边，最近刚好有一场会

    再来看工艺。

    就在 9 月 17 日，MicroLED Connect 2026 在荷兰埃因霍温召开。议题恰好回答了"良率和成本到底卡在哪"。

    路线一：把"转移"和"键合"压缩成一步

    韩国电子通信研究院（ETRI）展示的技术叫SITRAB（同步转移键合）。

    传统工艺是"先转移、后键合"两步走。SITRAB 用一种自研的无溶剂胶，涂得极薄且均匀，在 980nm 红外激光照射数秒后，一步同时完成转移与焊接。

    真正巧妙的是"一次涂覆、多次加工"：这种胶经过 6 次 300W、6 秒的激光辐照后，核心官能团仍保持活性——要到 120°C 以上才完全固化。听起来像个材料学细节，但它换来三个显示端梦寐以求的能力：

    可拼接。​ 15×15 阵列分四次拼成 30×30，无缝扩展，直指大尺寸面板。

    可修复。​ 把冗余芯片转移到修复电极就行，不用移除坏芯片。研究团队公布的数据是，冗余修复能把故障面板良率从 83.01% 提升到 99.80%。

    可异质集成。​ 不同材质、颜色、厚度的芯片（比如红 9μm、绿/蓝 6μm）能依次集成到同一块背板上。

    论文展示的成果包括 165 PPI 的 AlGaInP/InGaN 混合背板，以及 32×32 全彩面板（324μm 像素节距、50μm 子像素节距）。（提醒：这些良率和修复数据，是研究团队在实验室条件下公布的，不是第三方复现结果。ETRI 早前曾展望该工艺有望把设备投资和工艺时间降到十分之一、材料与返修成本降到百分之一——那是研究方展望，不是既成事实。）

    路线二：用狭缝涂布把芯片"冲"进陷阱

    英国谢菲尔德大学的衍生公司Pixel-Flo​ 走的是另一条路。

    它的判断很直接：机械式 pick-and-place 有根本上限——方形载具和圆形晶圆不匹配，边缘的芯片白白浪费；更要命的是，单位成本不随基板尺寸增大而下降。在面板行业，这一条几乎是判死刑。

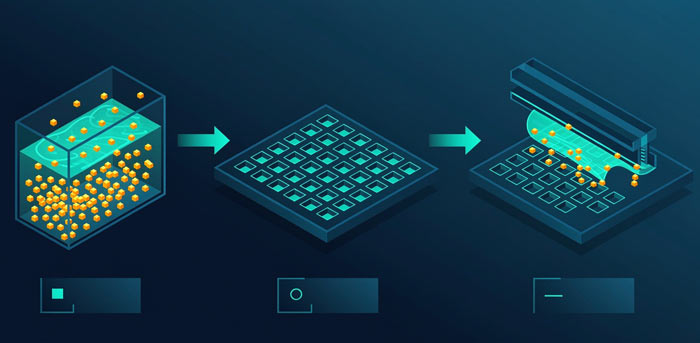

    Continuous-Flo™ 的做法很有画面感：把已知良品芯片释放进"墨水"，用标准光刻在基板上做出一个个陷阱，再用改良过的狭缝涂布（slot-die）工艺，靠弯月面力把芯片连续引导进陷阱。已经演示了4μm 芯片、25μm 间距的沉积。

    好处很直白：边缘芯片也能用、能用更小也更便宜的芯片、工序更少、吞吐更高、单位成本随基板尺寸下降、还能单步完成 RGB。

    公司 2025 年从谢菲尔德大学分拆，2026 年 7 月完成525 万英镑（约 4780 万元人民币）种子轮，还专门请了驻中国台湾的业务发展负责人对接亚洲面板供应链。

    会上同台展示的还有 TU Ilmenau 等其他方案。几条路线并跑，说明工程路线还没收敛——但也说明业界已经不在讨论"能不能做"，而是在争"哪条更便宜"。

    一扇被忽视的门：检测

    Teradyne 在同一天抛出了"MicroLED 测试挑战"，核心论点是一句大实话：单晶圆集成器件数上升后，测试吞吐与数据分析，已经成为与转移效率并列的量产瓶颈。

    这点国内讨论得很少，所有人的注意力都在"怎么把芯片放上去"。

    但这里有个很容易被忽略的算术题：99.9% 的良率听起来很高，可对 1 亿颗芯片来说，0.1% 就是 10 万个坏点。

    换句话说，即便转移环节做到了 99.9%，检测节拍跟不上、数据吞吐卡住，整线产出照样上不去。

    巨量转移之后，检测与数据管理是规模化的第二道门槛。

    对通信器件来说更是如此——它对一致性和可靠性的要求，比消费显示严苛得多。

铜，真的撞墙了

    如果说工艺进展是慢变量，需求侧的爆发就是快变量。

    铜已经到墙了。​ 在 400G/800G/1.6T 这些速率下，传统铜缆信号衰减严重，高带宽下传输距离不足 2 米，还会明显发热。而机架功率密度已经突破100kW。

    规模向十万卡迈进的集群里，相当比例的电力不是花在计算上，而是耗在"把数据搬来搬去"这个动作本身上。

    巨头开始定调。​ 据会议综述，英伟达在 OFC 2026 期间把 MicroLED 光互连列为下一代 AI 工厂标准接口的备选方案，定位为 CPO/NPO 的光源路线之一，与 VCSEL、硅光形成互补。

    也有公开资料提到，2026 年 3 月 AMD、Broadcom、Meta、Microsoft、NVIDIA、OpenAI 等联合发起的 OCI MSA 中，MicroLED 被列为 50 米以内短距的核心光源路线之一。

    产业链已经动起来了：

    海外——Avicena 的 LightBundle eKit 自称是全球首个 MicroLED 光互连评估平台，现场演示 512Gbps，与台积电合作推进生产，早期投资人里还有三星和美光；联发科与微软研究院等联合展示 MicroLED 有源光缆原型；Marvell 携手 Mojo Vision 开发高密度互连。

    台系——富采具备 4/6/8 英寸晶圆制程与从磊晶到封装的垂直整合能力，被视作光源端关键角色；台积电 COUPE 方案采用 3D 异质集成。

    大陆——京东方旗下华灿光电建成 6 英寸 MicroLED 芯片量产线，通信应用芯片已交付海外客户验证；三安光电联合清华大学、中国移动研制出 3dB 带宽超过 7GHz 的器件；兆驰股份在推进 400G/800G 高速光模块。

    时间表上，产业界态度一致但谨慎：2026 年是落地元年（评估套件与样品），2027—2028 年进入量产爬坡，规模化应用预计在2028 年前后。

同一条产线，换一把尺子

    这一段是我最想写给国内从业者看的。

    首先，它给 LED 芯片厂开了"第三条路"。​ 过去 MicroLED 的商业化叙事只有两条：电视（高端、量小）和 AR 眼镜（要求苛刻、迟迟不起量）。光互连是第三条——既不依赖电视需求回暖，也不用干等 AR 眼镜爆发。

    其次，它对工艺的要求"刚刚好"。​ CPO 光源要的是通道数量和可靠性，不是极致的像素密度，而且允许冗余。国内已经建起来的 6 英寸 MicroLED 产线，在显示端可能还不够打 AR，但在光互连端正好够用。

    产线还是那条产线，只是换了一把尺子来量。

    但必须看清两个数字的量级差。​ TrendForce 预估，2030 年 MicroLED CPO 光收发模块产值约8.48 亿美元；美银预测同期 AI 光互连市场规模将达730 亿美元。

    也就是说，MicroLED 在这个大市场里，目前只对应约1% 的份额预期。

    它是切入点，不是终局。

    CPO 在 AI 数据中心光通信模块中的渗透率，预计从 2026 年约 0.5% 升至 2030 年接近 35%。MicroLED 能不能吃到这份渗透率，取决于它能否先证明自己比 VCSEL 和硅光更省电，而且更好造。

先别急着高兴：三道坎还没过

    好消息讲完了，坏消息也得摆出来。尤其是前面那个"成本没打平也能拿订单"的推论——它要成立，得先过三道坎。

    坎一：技术路径还没收敛

    芯片尺寸、单通道速率、接收端到底用 PD 还是 CMOS，行业仍在探索。多数企业还处在设计、送样和可靠性测试阶段。

    光学耦合效率与芯片良率，是公认的核心卡点。

    坎二：TCO 这笔账，目前还只是纸面上的

    这是最关键的一条。

    "不按寸算钱"的客户愿意为省电付溢价——前提是省下来的钱真的多于价差。

    而产业界普遍的口径是：2027 年才是成本拐点（打平），2028—2029 年才形成显著优势。也有人更保守，判断还需要 3~5 年。

    在此之前，MicroLED 光互连是"更省电，但未必更便宜"。

    而且通信客户虽然不按寸算钱，却有另一套更磨人的规矩：认证周期长、可靠性门槛高。送样到量产之间的路，可能比面板客户更难走。

    那扇窗口理论上存在，但推开它需要时间，也需要良率和成本同步跟上。

    坎三：显示端的窗口正在被 OLED 压缩

    这是最容易被忽略的一层，而且——就发生在这三天里。

    Garmin 表示，Fenix 9 那块 3000 尼特的 OLED 已经够用了，暂无推出 MicroLED 版本的计划。

    三星显示的 M16 OLED，把手机屏峰值亮度推到了 10000 尼特（全屏 2800 尼特），凭第二代无偏光片技术拿到约 30% 效率增益——而就在一年前，它才刚做到 5000 尼特。

    与此同时，三星还拟投约 3000 亿韩元建 12 英寸 RGB OLEDoS 线，正面对准 XR 微显示。

    MicroLED 原本最坚固的"亮度代差"优势，正在被 OLED 的快速进步一点点压缩。

    如果它继续把全部赌注押在显示上，很可能面临两头挤压：电视端成本下不来，AR 端被 OLEDoS 抢先卡位。

    光互连在这个时点出现，与其说是新市场，不如说是战略缓冲。

    先去数据中心“上班”，再回客厅

    把线索串起来，暗线其实很清晰：

    一边，是转移、键合、检测三道工程门还没完全打通，量产线苦等了十年。

    一边，是AI 数据中心的铜互连已经撞墙。

    中间，是 MicroLED 那个被误读了十年的物理特性——"宽而慢"在显示里是缺点，在通信里是答案。

    所以我的判断是：MicroLED 的第一个大规模量产场景，很可能不叫"显示"。

    它会先以"光互连光源"的身份，被那批不按寸算钱的客户推上量产线；在那里把工艺跑熟、把成本降下来，再回头去打电视和 AR——而不是相反。

    对从业者来说，这意味着评估一个 MicroLED 项目的坐标系要改一改了。

    别只问"能不能做进电视、做进 AR 眼镜"。

    也问一句：这套工艺，能不能先给那批按瓦算账的客户供上货？

    一个问题正在从"技术能不能做"，变成"谁来先付钱"。

    而这一次，掏钱的可能不是消费者，是数据中心。

    你觉得 MicroLED 会先在数据中心跑通，还是先在 AR 眼镜上爆发？评论区聊聊。
