激光显示用半导体激光器：从入门到精通

Part 1 背景：激光显示是什么，为什么是它

    1.1 先建画面：显示技术家族树里，激光显示站在哪

    你看到的任何 "画面"，本质都是光。显示技术的任务只有一个：把电信号变成人眼能看的光。怎么变？人类发明了两条大路线：

    路线一：自发光面板—— 每个像素自己发光。OLED 电视、手机屏、Micro-LED 屏都属于这类。一亿个像素就是一亿个微型灯泡。

    路线二：投影式——一个高亮光源 + 一个 "能把光分成几百万份" 的调制器 + 一个放大镜头。光源只负责发光，画面由调制器一帧帧 "画" 出来。电影院放映机、家用投影仪、激光电视都属于这类。

    激光显示，就是 "投影式" 里光源换成激光的那一支。它不改变投影的架构，只把灯泡换成了激光器。

    有人会问：为什么不能做 "每像素一颗激光器" 的屏幕？因为激光器是精密光学器件，又贵又大，一颗要几元到几百元，几百万颗塞进一块屏既不现实也不划算。所以激光显示老老实实走 "一个高亮光源 + 调制器" 的路线 —— 这也决定了激光显示的形态永远是投影机 / 放映机，而不是平板。

    再补一个系统视角。一台激光投影 / 激光电视的内部，光路是这么走的：

    三色激光光源 → 合束匀光 → 空间光调制器（DMD 微镜 / LCoS / 液晶，负责 "画画面"）→ 投影镜头 → 屏幕 / 幕布

    记住这条链：光源只负责 "发光"，调制器负责 "画画"，镜头负责 "放大"。本文的主角 —— 半导体激光器 —— 就是这条链最前端的 "光源"。后面所有篇幅，都是围绕 "这颗光源怎么造、怎么评、怎么选" 展开的。

    记住：激光显示 = 投影架构 + 激光光源。激光器只是 "光源"，不是 "屏幕"。

    1.2 投影光源的 "原罪"：为什么灯泡时代要终结

    投影仪从诞生起就背着 "光源" 的包袱。来看看光源换代的账本：



光源	寿命	缺点
UHP 汞灯	3000–6000 小时	两年就得换灯；含汞，淘汰时污染环境；亮度逐年衰减；换灯一次数百到数千元
氙灯	1000–2000 小时	影院级亮度，但一根灯胆上万元，影院一年换灯成本惊人
LED	数万小时	寿命长但亮度天花板低，只够做入门微投
半导体激光	约 20000 小时	一次性投入，几乎免维护

    把激光显示想象成“用三支极纯的彩色手电”代替传统灯泡：

    传统投影灯泡：像用白炽灯照彩色玻璃纸，白光里大部分颜色用不上，还发热；

    LED投影：像用三支高亮彩色贴片灯，省电、长寿，但颜色和亮度有上限；

    激光投影：像用三支“颜色极纯、方向极准”的激光笔合成白光，颜色更艳、亮度更高，但太“整齐”也会带来散斑问题。

    传统灯泡的三宗罪

    早期投影、影院用高压汞灯、UHP、氙灯。原理是“在两个电极间打电弧，气体被电离后发宽谱白光”，再用色轮/滤光片分出红绿蓝。问题很直观：

    1.寿命短：氙灯常按1500–3000小时标称，汞灯几千小时也要换；亮度会随使用衰减，换灯后还要重新校色。

    2.浪费光：白光里大量颜色被滤掉变热。行业常把氙灯、蓝激光荧光、RGB纯激光的电光效率作数量级对比，激光方案理论效率明显更高。

    3.启动和维护麻烦：弧光灯有预热/冷却、电极老化、色轮电机、滤网灰尘。

    日亚化学（全球蓝光激光二极管龙头）官方口径把替代逻辑讲得最直接："LD 作为汞灯的替代光源，已广泛应用于曝光、投影等领域 —— 既解决了废弃水银的环境污染，又因低能耗大幅减少电能消耗与碳排放；超高压汞灯寿命通常为 3000–6000 小时，而 LD 寿命可达约 20000 小时，大幅降低更换与维护频率。"

    翻译成大白话：激光把 "经常换灯、画质越用越差" 的传统投影，变成了 "一次购买、十年不换、画质恒定" 的新物种。

    替代已经在放量。按瑞波光电引述的行业数据：2022 年中国大陆家用激光投影（含激光电视）销量 43.6 万台、同比增长 27.2%；2023 年上半年家用激光投影销量 20.6 万台、同比增长 29.7%—— 激光光源在智能投影里正稳步扩大渗透。

    1.3 激光的好处：为什么 "纯的光" 就是 "好的画"

    激光的所有好处，都来自一个物理事实 ——光够 "纯"（单色性好），够 "密"（亮度密度高）。

    日亚官方对比 LED 给出了精确口径：LD 的发光角度窄、发射面积小，光密度可达 LED 的 100–1000 倍以上；光谱宽度更窄、单色性更佳，色彩再现能力出色；光输出线性度好，可在更宽电流范围内保持稳定高输出。

    逐条翻译成 "画质语言"：

    色域大：显示画质拼的是色域 —— 能显示多少种颜色。颜色由光谱决定：光谱越窄，颜色越 "纯"，三原色纯了，能拼出的颜色就多。激光的线宽只有 nm 级，所以激光显示的色域能覆盖 Rec.2020（下一代超高清色域标准）100% 以上，这是灯泡和 LED 永远做不到的。

    亮度高：光密度是 LED 的 100–1000 倍，还能多颗合束，做到万流明甚至十万流明 —— 所以只有激光能撑起电影院巨幕和工程投影。

    护眼（行业口径）：激光显示是漫反射成像、全像素发光，视觉疲劳低、无短波蓝光伤害 —— 这是瑞波光电引用的行业观点，作为卖点参考。

    但 "纯" 也有代价：激光是相干光（后面细讲），打到粗糙表面会产生 "散斑"—— 像水面被阳光照出的波光粼粼，投影上会形成明暗颗粒感。这是纯激光路线必须解决的问题（1.5 节会讲怎么治）。记住这句话：激光的窄线宽既是 "色域之王" 的钥匙，也是 "散斑麻烦" 的根源 —— 所有显示方案的设计，都是在为这对矛盾找平衡。

    1.4 激光显示的核心：三颗 LD 撑起一个系统

    人类眼睛有红、绿、蓝三种视锥细胞，任何颜色都能用 "红 + 绿 + 蓝" 三原色按比例配出来 —— 这叫色度学三基色原理。所以激光显示的光源，就是红、绿、蓝三颗激光器：

    蓝光（440–470nm，GaN 基）：亮度主力。既直接出蓝光，也是 "蓝 + 荧光" 方案里泵浦荧光粉的 "动力源"。最成熟，电光效率已超 50%。

    绿光（510–532nm，GaN 基）：色域与白平衡的关键，但也是最 "难造" 的光（2.4 节细讲）。

    红光（620–670nm，AlGaInP 基）：负责色彩的 "重量感"，成熟、国产化最快，但高功率下怕热。

    在展开这三颗芯片之前，先看看可见光半导体激光器（LD）的主要应用版图，你会理解为什么它是 "显示之芯" 也是 "工业之光"。可见光 LD 常见用途归纳为五大类，激光显示是 "投影" 大类的一员：



可见光 LD 五大用途	细分场景
① 工业	曝光、生命科学・医疗、测量・检测、印刷・3D 打印、加工・加热、外腔共振・量子
② 投影	影院、便携投影、商教、家庭影院、工程投影、穿戴（AR）
③ 车载	头灯、道路投影、车窗 / 仪表板投影、车顶投影、HUD
④ 照明	建筑照明、舞台照明、体育场照明、光纤照明、探照灯
⑤ 光学拾取	光盘读取 / 写入光源

    投影版图内部，需求还分三档：影院要最高亮度（纯三色或混合），家庭影院 / 激光电视要性价比与寿命，便携 / 穿戴（AR）要体积与功耗 —— 后面你会发现，这三档需求直接决定了选哪种 "光源方案" 和 "封装"。

    记住：激光显示的心脏 = 红绿蓝三颗半导体激光器。蓝光托亮度、绿光定色域、红光添重量。

    1.5 光源方案策略：为什么会有这么多方案

    先抓住一条主线：所有方案之争，本质是"光谱的宽与窄" 之争。

    LED 光源：光谱宽（像阳光一样连续），看起来自然、久看不累，但亮度有天花板 ——LED 发光效率近年碰到瓶颈，很难再往上突破。

    激光光源：光谱窄（三根又高又窄的尖峰），亮度高、色域大，但窄光谱带来两个天生的毛病 ——散斑（像一层磨砂玻璃糊在画面上）和彩边（文字上下出现红蓝重影，戴眼镜更明显）。

    于是厂商们做的事，就是在 "LED 的舒适" 和 "激光的亮度色域" 两个极端之间，取不同的点。取点位置不同，就形成了五条方案（从纯 LED 到纯激光的谱系）：

    ① 纯 LED 光源（起点，不算激光方案）：舒适、便宜，但亮度卡壳 —— 它是 "为什么要加激光" 的起因。

    ② 激光 + LED 混合光源（重点讲）——用激光补 LED 的亮度，用 LED 补激光的连贯。

    原理：把两种光源混在一起。LED 的亮度不够？加激光补；激光的光谱不连贯、有散斑彩边？LED 的宽光谱把它 "填平"，合成一段连续的自然光谱。

    通俗地说：激光负责 "提亮提色"，LED 负责 "润色护眼"。

    代表与现状：极米 Dual Light 超级混光是这条路线的旗手 ——2023 年发布 1.0（激光 + LED），2024 年升级 2.0（三色激光 + LED），旗舰 HORIZON S Max 做到 3100 ISO 流明、110% BT.2020 色域、ΔE<1 色准，并通过 SGS 低散斑 / 低彩边认证；当贝 MP1 Max（三色激光 + LED，3100 流明）、优派 Pro9000（2012 年的 Laser-LED Hybrid，说明这个思路其实很早就有了）也是同路线。

    成本要点：混合光源目前使用红色激光，国内红激光器若实现国产替代，混合光源还有进一步降本空间 —— 注意，这里用的红激光正是我们 Part 2 的主角之一。

    技术难点：LED 是面光源、宽光谱，激光是点光源、窄光谱，两种光叠加不好会互相抵消（1+1<1）—— 必须专门设计波长匹配的 LED 灯珠、控制分 bin，再做五通道混合光路，极米为此申请了 30 项专利。

    ③ ALPD（蓝 LD + 荧光）：一颗蓝光 LD 泵浦荧光轮，荧光轮旋转时 "吐" 出红绿光。散斑极小（红绿来自荧光、非相干光）、成本低、安规友好，色域略降 ——当前商业化主流（光峰科技代表技术，海信等整机大量采用）。

    ④ 双色激光 + 荧光：红蓝 LD 直出 + 绿荧光（或变体）。色域比 ALPD 大、比纯三色便宜 —— 主流激光电视的折中方案。

    ⑤ 纯三色激光：RGB 三颗 LD 直接合束。色域最大、亮度最高，但散斑与彩边最强、成本最高 —— 用于旗舰影院 / 高端电视，是 "方向"。

    另附：倍频绿光 DPSS—— 一条特殊路线：1064nm 红外激光 "倍频" 变 532nm 绿光。绿光亮而纯，但体积大、效率低、贵，用于高端 RGB 影院的绿光来源。

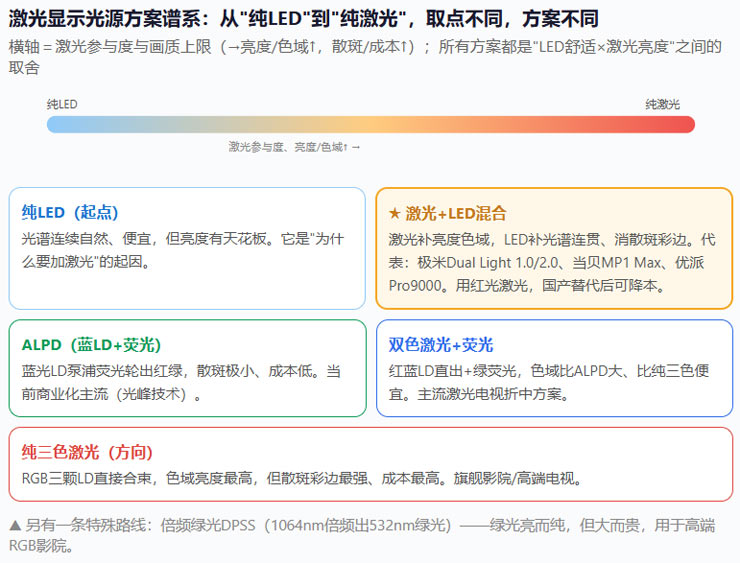

    配图：光源方案谱系 + 五条路线

    把五条路线放回谱系看，逻辑一目了然：

    纯 LED → 激光 + LED 混合 → ALPD（蓝 + 荧光）→ 双色 + 荧光 → 纯三色激光—— 激光参与度越来越高，亮度 / 色域越来越高，散斑与成本也同步上升。选哪条，就是选 "画质上限 × 舒适度 × 成本" 的平衡点。中国工程院院士许祖彦的话依然是方向注脚：激光显示正从 "蓝光 + 荧光粉" 向红绿蓝三基色激光迈进 —— 这是色度学上的重大突破。也就是说：混合与荧光路线是 "现在"，纯三色是 "未来"，而无论哪条路，都离不开半导体激光器 —— 进入 Part 2。



Part 2 半导体激光器技术原理详解

    2.1 先认家门：激光器大家族里，半导体激光器是什么来头

    "激光器" 不是一种东西，而是一个家族。按发光材料分四派：



门派	代表	特点
气体激光器	He-Ne（氦氖）、CO₂	功率大，但体积像衣柜，耗电
固体激光器	Nd:YAG（钇铝石榴石）	功率大，用于工业切割，体积仍不小
液体染料激光器	有机染料	可调谐，但液体维护麻烦，科研用
半导体激光器（LD）	GaN、AlGaInP 等	体积毫米级、效率高、便宜、能像芯片一样量产

    激光显示应用，为什么是半导体赢？因为只有半导体激光器能做到：小（一颗芯片指甲盖大小）、省（电光效率 50% 以上）、便宜（芯片工艺批量制造）、快（电流直接调制，开关纳秒级）。前几代激光器是 "实验室设备"，半导体激光器是 "消费电子元器件"—— 没有它，激光就进不了投影仪和眼镜。

    再给你一个最省事的理解方式：LD 就是 "被训练过的 LED"。

    LED 和 LD 是亲兄弟：都用半导体材料发光、都靠电流注入、都属于 "电致发光"。

    区别只在一点：LED 让光 "自然散开"（自发辐射），LD 给光加了一个 "谐振腔 + 训练过程"（受激辐射），让所有光子整齐划一地朝一个方向走。

    打比方：LED 是一群人散乱地喊口号，各喊各的，声音叠加但杂乱；LD 是一支被指挥的合唱团，所有人同调同频齐唱 —— 一束整齐、能传很远的相干激光。

    记住：半导体激光器 = 会发激光的 LED 特化版。理解了 LED，你就已经理解了一半的 LD。

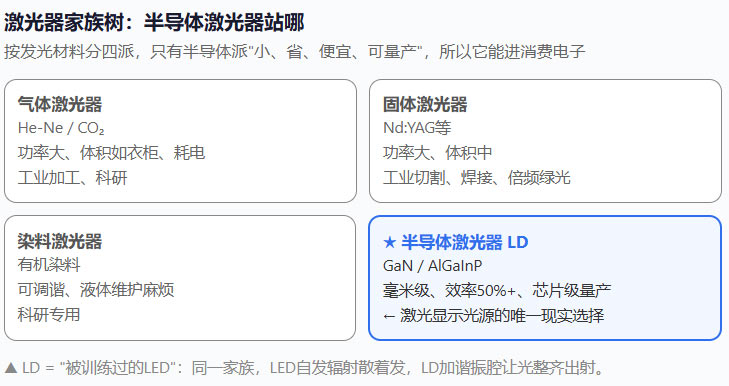

    配图：激光器家族树

    2.2 原理：一个 PN 结如何 "造出" 激光

    为了更好的理解抽象的原理，我们得先花点时间，用通俗的语言介绍一下几个名词，然后再解析实际的结构和原理就好理解一些：

    M1 最简单模型：电子从高能级掉到低能级，掉出光子

    半导体里有两层“能量楼层”：

    价带：电子平时待的低层；

    导带：通电后电子被送到的高层；

    禁带：中间不能久待的空隙，宽度叫“带隙”。

    正向通电→电子从价带被抽到导带→电子不稳定，掉回价带和空穴复合→多余能量以光子放出。光子能量≈带隙；带隙越大，波长越短、颜色越蓝；带隙越小，波长越长、颜色越红。

    公式不用背：波长越短，光子能量越高。405nm紫、450nm蓝、520nm绿、638nm红、650nm深红，本质就是带隙不同。

    LED也这么发光，但很多电子“随意跳”，光谱宽、方向散；激光器要求“千军万马同一步调跳”，所以要多两套机制。

    M2 粒子数反转：让“高层人比低层多”

    正常材料低层人多、高层人少，光进来多被吸收。要激光，得先用电流把大量电子塞进高层，使高层人数超过低层，这叫粒子数反转。此时“受激辐射”超过“受激吸收”，一个光子经过能诱导更多相同光子。

    比喻：礼堂里大家都坐一楼（低能带），你喊一声没人跟；如果把一半人赶到二楼并规定“楼上的人听到口令就统一跳回一楼、发出同样声音”，这就接近反转+受激辐射。

    M3谐振腔：给光装“来回镜子”

    半导体激光常在芯片两端做镜子：一端高反，一端部分透；

    光在中间来回走，每过发光区就刺激更多电子同步发光；

    只有满足“腔长=半波长整数倍”的光能稳定存在，其他波长被淘汰。

    这叫法布里-珀罗腔（F-P）。解理面是晶体自然裂开面，本身就有一定反射；实际产品再镀介质膜做高反/增透。

    小于阈值电流时，器件更像LED，光弱、谱宽；超过阈值后，输出随电流近似线性增加，光谱变窄、方向变强。所以“激光管不是加点电就激光”，驱动必须考虑阈值、工作点、温度补偿。

    M4量子阱：把电子关进“小隔间”

    早期双异质结用宽带隙材料把窄带隙有源层夹住，限制载流子和光。进一步把有源层做薄到几纳米，就成量子阱。

    比喻：普通有源层像大操场，大家随便站、跳的姿态不一；量子阱像一排小隔间，每个人站位固定，跳下来的高度一致，所以颜色更纯、阈值更低。

    单量子阱：一间房，小功率单模常用；

    多量子阱：多间房，增加发光面积，高功率常用。

    InGaN蓝绿、AlGaInP红都靠量子阱做有源区。

    M5 EEL和VCSEL：光从侧面出还是顶面出

    EEL边发射：谐振腔沿芯片水平方向，光从侧边解理面出。

    特点：功率大、易做多模；但出光像“横着吹的风筒”，快轴发散大、慢轴小，光斑椭圆，要柱面/非球面镜整形。投影高亮、工程机多用EEL。

    VCSEL垂直腔：上下用多层膜（DBR）当镜子，光从芯片顶面垂直出。

    特点：光斑接近圆、发散小、易做阵列、阈值低；单孔功率小。红外VCSEL已用于手机人脸识别；可见光GaN VCSEL仍在产业化推进，AR微投是重点方向。

    补充两个词，不绕晕：

    DFB：波导上刻周期光栅，只让某个波长振荡，单模窄线宽，通信/传感多用，显示不是必须。

    DBR：用多层膜或光栅做反射镜，VCSEL的上下镜就是DBR思路；外腔DBR可调波长，但显示少用。

    选型直觉：要几瓦到几十瓦做投影/荧光泵→EEL；要做小圆斑微投/传感/未来AR→看VCSEL；要极窄线宽测光谱→DFB，但别拿来当普通显示主源。

    有了上面的铺垫，我们在来看激光显示常用的边发射半导体激光器EEL的结构和原理，先看结构（配图 2A），再讲三步。

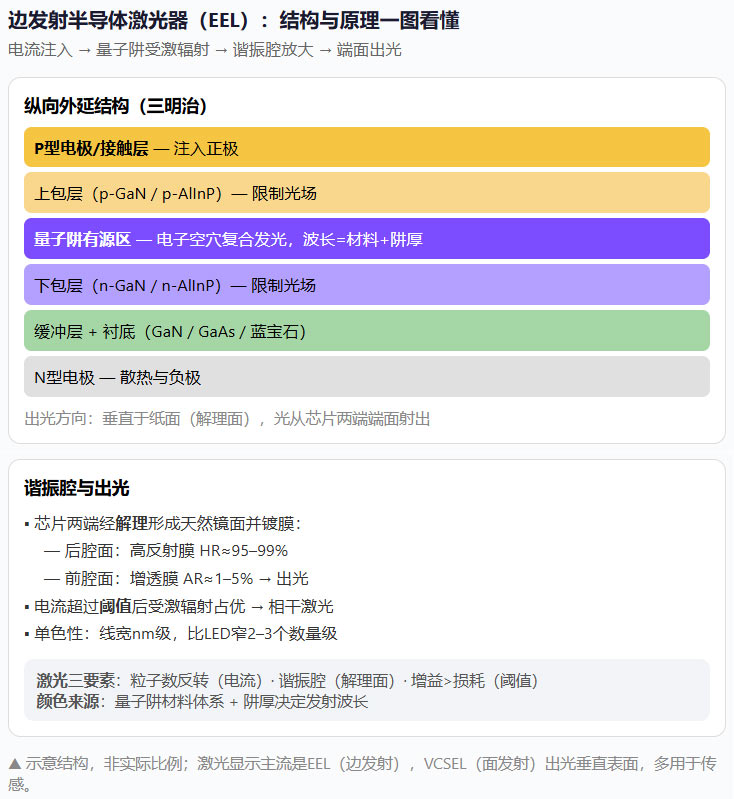

    配图 2A：EEL 原理剖面

    一颗边发射激光器（EEL）纵向看是这样一摞 "三明治"：衬底（地基）→ 缓冲层 → 下包层 → 量子阱有源区（发光层）→ 上包层 → 电极。关键就在中间那层 "量子阱"。

    量子阱是什么？打个比方：它是一口 "浅井"。电子掉进井里，从高处跌到低处，多余的能量变成光发出来。井的深浅决定发光的颜色—— 井浅（阱薄）发蓝光，井深（阱厚）发绿光 / 红光。这就是 "波长由量子阱决定" 的通俗含义。

    三步造激光：

    1.电流注入（粒子数反转）：给 PN 结通大电流，把大量电子 "灌" 进井里。当井里的高能电子比低能电子还多（反常状态，叫粒子数反转），材料就具备了 "放大光" 的能力 —— 像合唱团团员都准备好了，就等指挥起拍。

    2.受激辐射（复制光）：一个光子路过一个高能电子，"诱使" 它放出完全相同的另一个光子 —— 同频率、同方向、同相位。一个变两个、两个变四个，光被指数放大。

    3.谐振腔（筛出激光）：芯片两端被 "解理"（像切玻璃一样劈开）形成天然镜面，再镀膜：后腔面高反射（95–99%，把光弹回去），前腔面增透（放 1–5% 出去）。光在两面镜子间往返放大，电流超过阈值后，激光从前面端面射出来。

    补充一个关键点：为什么半导体激光器 "怕热"？因为温度一高，电子 "不安分" 地乱跑（泄露电流、非辐射复合），发光效率下降、波长漂移、寿命缩短 —— 这就是后面所有 "散热" 话题的总根源。

    2.3 分类：先分清 EEL 和 VCSEL，再认三兄弟

    第一刀：看出光方向。

    EEL（边发射激光器）：光从芯片 "侧面" 射出来。像手电筒横着照。功率大、效率高、单色性好 ——激光显示的主力。

    VCSEL（面发射激光器）：光从芯片 "表面" 垂直射出来。像顶灯往下照。易做阵列、适合 3D 传感和光通信（手机人脸识别里就是它），但单颗功率小。

    第二刀：按波长 / 材料认 "三兄弟"。



兄弟	波长	材料体系	性格
蓝光	440–470nm	GaN/InGaN	成熟可靠，效率之王（WPE 超 50%）
绿光	510–532nm	GaN/InGaN	最难搞，正在破局
红光	620–670nm	AlGaInP/GaAs	成熟但怕热

    第三刀：按功率量级。mW 级（AR 光机、光存储）→ W 级（投影光源、加工）→ 百 W–kW 级（巴条叠阵，泵浦加工）。

    记住：激光显示看的全是 "可见光 EEL"；VCSEL 和红外 LD 是邻居，别混淆。

    2.4 技术实现：三颗 LD 怎么 "造" 出来，各自的坎在哪

    通用工艺链（四步）—— 这也是半导体激光器的 "来龙"：

    衬底：一块基础晶圆。像盖楼的地基。蓝光 / 绿光用蓝宝石（便宜，但和 GaN"材料不同"，晶格对不齐，有 "地震" 风险 —— 缺陷多）或自支撑 GaN 衬底（贵，但严丝合缝，缺陷少，高功率必需）；红光用 GaAs 衬底。

    1.外延（MOCVD）：用化学气体一层一层 "长" 晶体，像用气体做 3D 打印，原子级精度堆出量子阱结构。这是全场最核心、最难的环节，也是各家技术壁垒所在。

    2.芯片：光刻做条形电极（脊型结构），解理出腔面，镀膜（HR/AR），切分成一颗颗芯片。

    3.封测：封装（2.5 节）+ 测试分选。

    为什么偏偏是 450 / 525 / 638 这三个波长？两个原因：

    色度学原因：这三个波长恰好是色域三角形（CIE 色度图上三个顶点）的最佳选择 —— 选它们，能画出的颜色范围（色域）最大，正好覆盖 Rec.2020 标准。

    材料原因：这三个波长分别是 InGaN（蓝）、InGaN（绿）、AlGaInP（红）材料体系里 "效率与功率最平衡" 的位置。波长再偏一点，要么效率暴跌，要么材料做不出来。

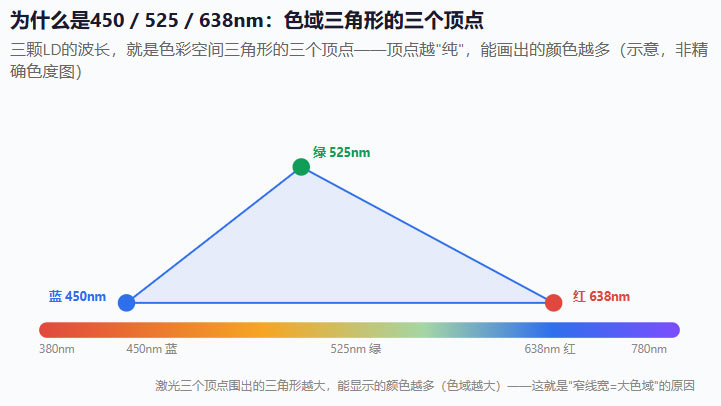

    配图 B：色域三角形示意

    三兄弟各自的坎：

    ① 蓝光 —— 成熟标杆。

    蓝光用氮化铟镓（InGaN）长在氮化镓（GaN）上，衬底常用蓝宝石、碳化硅，高端用氮化镓自支撑衬底。铟少→偏紫蓝；铟多→偏青绿。445–465nm是投影主力：447/450常做荧光泵，455–460做RGB直激蓝路。

    蓝光 LD 是 GaN 材料体系里最成熟的：衬底缺陷少、阱浅、电子限制好。最新实测（日亚 SPIE 2025 论文口径）：450nm 单芯片 CW 功率7.11W、WPE 53.2%（全球蓝光 LD 最高纪录）；面向铜加工的蓝光 LD 单芯片已达26.8W、WPE 41.6%（单芯片最高功率纪录）。蓝光的坎在于高功率下的腔面 "烧毁"（COD）—— 腔面被强光烧出损伤，像堤坝被水冲垮，是限制功率的天花板。

    ② 绿光 ——"绿色鸿沟" 正在被攻破。

    为什么绿光最难？回到 "井" 的比喻：绿光需要更深的井（更高的铟组分），但井挖深了容易塌—— 铟加多，晶格应力、成分不均、缺陷全放大，电子空穴大量 "浪费" 成热，效率暴跌（这叫效率崩溃 droop）。所以直接绿光 LD 长期只能做几十毫瓦。

    重大更新：日亚 525nm 绿光最新披露1.97W、WPE 25.2%（峰值 26.4%）—— 直接绿光已进入 W 级。国产跟进：格恩半导体已量产 515nm 绿光（单管 30mW–1000mW）；苏州镓锐芯光有 515nm 1.0–1.5W 开发品。

    绿光的 "三条出路"：

    ①直接InGaN绿LD（产业制高点，攻关中）：体积小、电调快、谱比荧光窄；但瓦级效率、长期可靠性、成本仍难兼得。家用微投/补绿可用，工程高亮要谨慎要寿命报告。

    ②DPSS倍频绿532nm（亮而纯，但大而贵）：808nm激光泵Nd晶体出1064nm，再经KTP/LBO倍频到532nm。光束质量好、单色性极纯，但系统大、要温控、总体电光效率常低于直接LD，适合科研/小众高纯绿。

    ③蓝光泵荧光绿（便宜、无散斑，色域打折）：最便宜、无散斑，但谱宽、色域不如激光直绿。中端激光电视常用。

    判断：标“三色激光”的家用机如果绿光很亮很便宜，要么用荧光绿，要么用低功率直绿+多颗合束，要么DPSS；别默认“直接绿LD瓦级还很便宜”，目前产业还没那么成熟。

    ③ 红光 —— 成熟，但 "怕热"。

    红光用铝镓铟磷（AlGaInP）长在砷化镓（GaAs）上，典型630–690nm。

    638nm是显示黄金点：比650更纯、色域更广；650/660更便宜但色域缩。红光LD技术成熟、效率较高、寿命数据全，难度低于直绿。

    红光用 AlGaInP/GaInP 材料，有个先天缺陷（瑞波光电技术口径）：有源区与限制层的带隙差小，对电子的 "关押能力" 弱，容易发生泄露电流—— 电子从井里 "逃" 出去，发光效率下降、对温度特别敏感；加大掺杂想压住电子，又会引入缺陷；再提高功率，还容易腔面 COD。所以 "大功率红光 LD" 是公认难题。

    最新实测与国产进展：日亚 639nm 显示用红光 WPE 已达45.8%（CW、25°C，世界最高纪录）；三菱电机 638nm 多模脉冲 3.8W（CW 约 2.1W）；国产瑞波光电已开发 0.5W/1W/2W 的 638nm 芯片及 2W 665nm 芯片，其中 638nm TO56 器件（500mW、WPE 31%）是 2021 年国内首个基于国产红光芯片封装的大功率 638nm 器件，已批量出货。

    三色对比速览：



颜色	材料	典型波长	WPE（最新实测）	单管功率	成熟度	国产化
蓝	GaN/InGaN	450nm	53.2%（日亚）	7–26.8W	★★★★★	爬坡中
绿	GaN/InGaN	515–525nm	25.2%（日亚 525nm）	1–2W	★★☆→★★★	格恩已量产、镓锐开发中
红	AlGaInP/GaAs	638/660nm	45.8%（日亚）/31%（瑞波 TO56）	0.5–2W（国产）	★★★★	已量产（瑞波等）

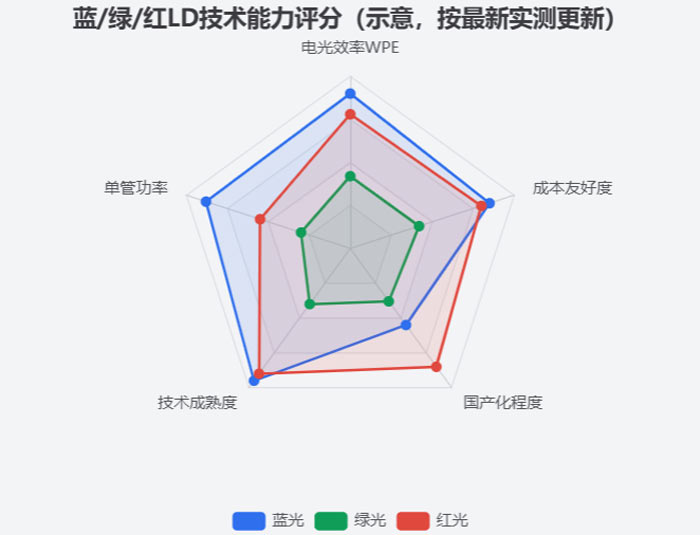

配图 2C：三色能力雷达↓

    注：绿光 WPE 按日亚 525nm 实测 25.2%、红光按日亚 639nm 实测 45.8% 上调；单管功率按蓝 26.8W / 绿 1.97W / 红 2W（国产）量级示意。评分非精确度量。

    补一节：散斑怎么治？前面说纯激光有散斑，对策有三类：①让光 "动起来"—— 加振动 / 旋转扩散片，把散斑高速平均掉；②降低相干性 —— 多波长混合、脉冲化；③干脆用荧光路线或混合光源 —— 红绿光来自非相干荧光 / 宽光谱 LED，天然无散斑，混合光源还同时用 LED 宽光谱把激光的散斑和彩边 "填平"（见 1.5 节）。这就是为什么 ALPD / 双色 / 混合方案能快速商用 ——它们绕开了激光最麻烦的物理问题。

    2.5 封装：芯片是发动机，封装是底盘（+ 外壳）

    一颗裸芯片（Die）是不能直接用的 —— 它怕水汽（腔面会氧化）、怕热（效率 / 寿命 / 波长三杀）、引脚没法焊。封装就是给它配 "底盘 + 外壳 + 散热器"，解决四件事：散热、气密、光束整形、电气互连。

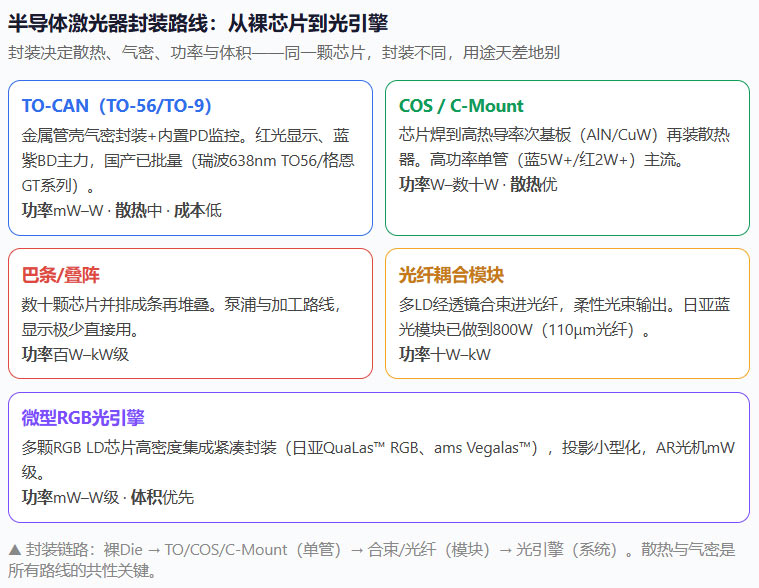

    五大路线（配图 2D）：

    配图 2D：五大封装路线

    1.TO-CAN（TO38/56/90）：金属管壳气密封装，像 "罐头" 把芯片封起来，内置光电探测管（PD）监控功率。TO56做百毫瓦单模，TO90可多模数瓦。红光显示、蓝紫光存储主力；国产已批量—— 瑞波 638nm TO56、格恩 GT 系列。

    2.COS / C-Mount：芯片直接焊到高热导次基板（AlN/CuW 陶瓷）上再装散热器。高功率单管主流（蓝 5W+/ 红 2W+）。

    3.巴条 / 叠阵：几十颗芯片并排成条再堆叠，百 W–kW 级，泵浦与激光加工用，显示极少直接采用。

    4.光纤耦合模块：多颗 LD 经透镜合束进一根光纤，柔性光束输出。日亚蓝光光纤模块已达 800W（110μm 光纤、亮度 8.4MW/cm²），与古河电工合作用于铜加工。

    5.微型 RGB 光引擎：把多颗 RGB LD 高密度集成进紧凑封装（日亚 QuaLas™ RGB、ams OSRAM Vegalas™），厂家预调合色；整机厂当“光引擎”买，不自己拆单管。推动投影小型化；AR 眼镜光机走同思路（mW 级、体积优先）。

    选封装的本质是选 "功率密度 × 散热方案"：mW 级 TO-CAN 够用；W 级以上必须 COS/C-Mount+TEC（半导体制冷器）；要柔性传输选光纤耦合；要进眼镜必须光引擎。别小看散热 ——TEC、热沉、驱动电路的成本常常超过芯片本身，散热预算就是整机成本预算。

    2.6 核心性能指标：学会 "给 LD 打分"

    看完怎么造，还要学会怎么评。以下七个指标，是看懂所有 LD 规格书的钥匙：

    ① WPE（电光效率）——"电费换光" 的兑换率。100 瓦电进去，出来多少瓦光。蓝光 53.2%（日亚）、红光 45.8%（日亚 639nm）、直接绿光 25.2%（日亚 525nm）；国产瑞波 TO56 红光 31%。效率决定整机功耗与散热 —— 效率每高 1 个点，散热成本都省一截。

    ② 输出功率（CW vs 脉冲）—— 跑步 vs 冲刺。CW 是连续跑（持续输出），脉冲是冲刺（瞬间爆发）。两者常差 1.5–2 倍，最容易踩坑—— 三菱 638nm 脉冲 3.8W，CW 只有约 2.1W。选型必须先确认工况。

    ③ 波长与温漂 ——"唱歌跑调"。中心波长（如 450nm）随温度漂移（约 0.06nm/°C）。对色坐标敏感的显示系统必须配 TEC 锁温，全温区漂移控制在 ±2nm 内。

    ④ 线宽 / 单色性 ——"音准"。光谱越窄越纯，色域越大。LD 线宽 nm 级；日亚 DBR-LD 已做到<0.2nm（配合波长合束技术）。

    ⑤ 阈值电流 / 斜率效率 ——"起跑线" 和 "加速能力"。阈值是开始出激光的电流（越低越好，省电）；斜率效率是 "电流每多 1A，光多几瓦"（越高越好）。

    ⑥ 寿命与可靠性。关键失效模式是COD（腔面灾变损伤）—— 腔面被高光强 "烧毁"，瞬间报废。寿命约 20000 小时（日亚口径）；车载场景要求 AEC-Q 车规认证。

    ⑦ 光束质量 / 发散角。激光从狭缝射出会 "摊开" 成椭圆光斑，快慢轴发散角不同（红光 TO56 典型 8°/40°）。光学设计必须知道它，才能高效收集光。

    一个新手必问的问题：为什么红光在屏幕里要的功率比蓝光绿光大？因为人眼对红光的灵敏度最低 —— 同样亮度的感觉，红光需要更多光功率；加上红色波长短于绿光时视见函数低，所以 RGB 合白光时，红光配额常常最大。这解释了为什么 "大功率红光" 是显示光源的刚需。



指标	通俗含义	激光显示参考要求（含最新实测）
WPE（电光效率）	一度电进去多少变光	蓝 53.2%、红 45.8%、直接绿 25.2%（日亚）；瑞波 TO56 红光 31%。蓝可较高，红AlGaInP成熟，直绿常偏低，DPSS系统更低
输出功率（CW / 脉冲）	连续 vs 峰值（常差数倍）	蓝单管 7–26.8W、绿 1–2W、红 0.5–2W（国产）；影院需合束到百 W
波长与温漂	中心波长 + 温度漂移	红635–640广色域，650省钱；蓝447–460；绿505–532。全温区漂移≤±2nm（配 TEC）
线宽 / 单色性	光谱多纯，决定色域上限	nm 级线宽；日亚 DBR-LD<0.2nm
阈值 / 斜率效率	起跑电流、加速能力	越低 / 越高越好
寿命与可靠性	COD、高温老化、多久不暗、车规	约 20000h（日亚口径）；车规需 AEC-Q
光束质量 / 发散角	快慢轴发散角，决定光学设计	快轴典型 30–40°；瑞波 638nm TO56 为 8°/40°

Part 3 产业链与全球格局：谁在做、做到什么程度

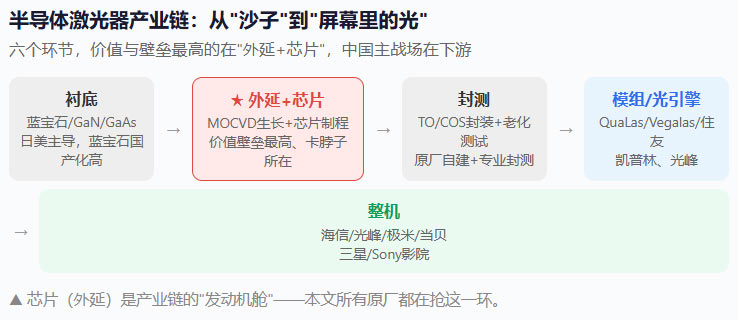

    先看产业链全景—— 一颗 LD 从 "沙子" 到 "屏幕里的光" 要经过六个环节：

    衬底 → 外延（MOCVD）→ 芯片 → 封测 → 模组 / 光引擎 → 整机

    衬底：日本（住友电工、京瓷、信越）、美国（Kyma）、中国（中稼、晶湛等，蓝宝石国产化高）

    外延 + 芯片：就是下面要讲的 "原厂"—— 全球格局的竞争主场

    封测：原厂自建 + 专业封测（中国台湾、大陆厂商多）

    模组 / 光引擎：日亚 QuaLas™、ams OSRAM Vegalas™、住友 RGB 模组、凯普林、光峰

    整机：海信（激光电视）、光峰（ALPD 光机 + 整机）、极米（Dual Light 混合光源）、当贝、三星、索尼（影院投影）

    产业链关键结论：芯片（外延）是价值与壁垒最高的一环，也是 "卡脖子" 所在；越往下游，越是中国企业的舞台。

    配图3A：产业链全景

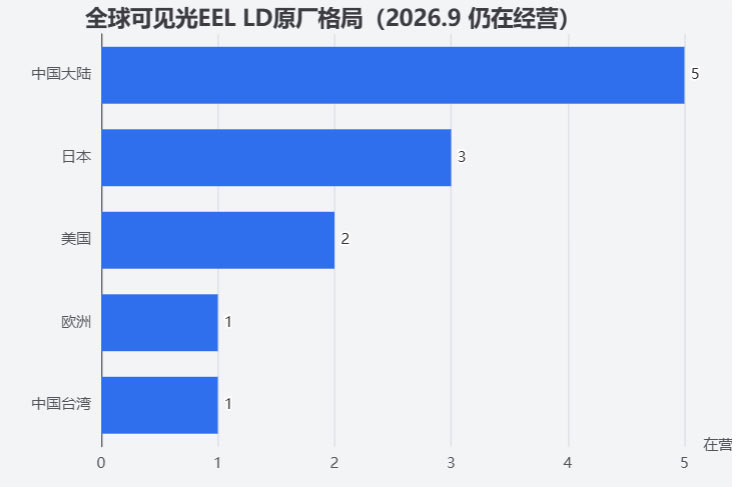

    全球芯片格局：谁还在做、做到什么程度（口径：可见光边发射 EEL，波长约 405–670nm，面向显示 / AR / 车载 / 光存储 / 工业；"已查证"＝官网 / 规格书 / 年报 / SEC 可核，"企业口径"＝厂商自述未独立验证）

    一、日本

    1. 日亚化学 Nichia—— 全球蓝绿光与 RGB 全谱系龙头。全球唯一 RGB 三原色 LD 芯片全自研原厂：蓝光 450nm 单芯片 CW 7.11W（WPE 53.2%）、铜加工 26.8W；2024 年春起红光 LD 自产、替换长期外购，完成 RGB 自主闭环（已查证：日亚官网 / SPIE OPTO 2025）。核心技术为 c 面自支撑 GaN 衬底 MOCVD + 脊型 EEL + junction-down TO-9 封装；2023 年新开 6 吋 GaN 晶圆厂，蓝光 LD 产能约 22 万片 / 月（企业口径）。影院蓝绿光源曾获奥斯卡技术奖。

    2. 三菱电机 Mitsubishi Electric（东证：6503）—— 投影用红光 638nm 高功率代表。光器件目录红光料号持续量产（已查证：2024-03 目录）：ML562G86（638nm，脉冲 3.8W/CW 2.1W）、ML501P73（638nm CW 500mW）等。核心：AlGaInP 红光 EEL + TO 封装 + 内置弯月透镜简化投影光学。是消费 / 工程投影厂的红光基色主力。

    3. Sharp / 鸿海福山（东证：6753，鸿海系）—— 蓝紫 + 蓝光量产兼代工。LD 业务主体已转为 "鸿海福山科技 / Foxconn Fukuyama Technologies"（旧 Sharp Fukuyama Laser），仍对外销售并提供代工（已查证：官网）。产品：蓝光 GH04C03Z9G（450nm 3.5W）、新型 GH04C06W9G（约 450nm 6W）；蓝紫 405nm 150mW 单模–1.4W（CTP/PCB 曝光）。

    4. 牛尾电机 Ushio（东证：6925）——405nm 在售，2027 并入京瓷（过渡态）。405nm 蓝紫 LD 产品线在售（600mW–1.2W，2025 年称世界最高单模 405nm 400mW），但京瓷已于 2026.4.14 签约收购其半导体激光器件业务（新公司分拆），预定交割 2027.4.1（已查证：京瓷新闻稿）。注意：牛尾 2026 年 3 月以 173 亿日元收购 ams OSRAM 的是传统灯泡（ENI）业务，与 LD 剥离是两笔独立交易。

    5. 住友电工 Sumitomo Electric（东证：5802）——RGB 模组集成商，非芯片原厂。RGB 模组整合红 638 / 绿 520 / 蓝 450nm 合波，超小型 5×5.2×t3.3mm（无透镜空间合波），用于 AR 眼镜 / 显示 / 照明（已查证：住友 RGB 模组页 / 技术报告 bn82）。模组内 LD 芯片主要外采后高精度合封，无 LD 芯片晶圆产能口径。

    6. 索尼 Sony（东证：6758）—— 已基本退出可见光 EEL（列入退出表）。半导体主业转向 3D 传感 VCSEL + 光通信 LD；历史 405nm BD 光存储料号仍可流通但非活跃新品（已查证：索尼半导体 LD 页）。对激光显示用可见光 EEL，索尼已非活跃原厂。

    二、欧洲 / 美国

    7. ams OSRAM 艾迈斯欧司朗（SIX: AMS）—— 蓝 / 绿强、模组化，"卖灯留芯"。2026 年推进 "Digital Photonics" 转型；剥离的是传统气体灯（ENI，2026.3.2 以 1.14 亿欧元售予 Ushio）与传感器业务，彩色 EEL/VCSEL 激光业务保留并加码—— 被卖的不是 LD 芯片（已查证：2026.3.2 公告 / 半年报）。产品：蓝光 PLPT9 450MD_E（450nm 7W TO90）、PLPT9 450LC_E（455nm 5.5W）；绿光 PLT3 520D（520nm 110mW，Full Production）；RGB 集成模组 Vegalas™（0.7cm³，用于 AR 激光束扫描）。高功率红光 638nm EEL 已弱化，红光现以 VCSEL 为主。

    8. 京瓷 SLD 激光 Kyocera SLD Laser（京瓷东证：6971 子公司）—— 半极性 GaN 蓝光 + 激光白光标杆。继承 Soraa Laser Diode 技术（已查证：京瓷 IR / 年报）：MM-01-445-08000（445nm 8W 多模 TO9）、LaserLight SMD 500/1000 流明白光（蓝光激发荧光体）、车载道路投影 / AR 用 RGB LD 在研。核心是自有半极性 GaN 高增益架构；2027.4 并表牛尾 LD 业务后将形成 RGB 全谱系。

    9. Coherent 高意（NYSE: COHR，原 II-VI）—— 低中功率可见光器件 / 模组。以科研 / 生命科学为主（已查证：官网）：红光 VLM 635/670nm（mW 级）、多色光纤耦合模组（蓝 405–488、绿 520/532、红 640/660nm，单波长 mW–5W）、OBIS 激光引擎。激光显示非其主战场。

    10. NUBURU（NYSE American: BURU）—— 美国原厂已止赎停产，转国防（列入退出表）。2023 年 SPAC 上市后持续亏损，美国科罗拉多原厂制造资产与核心 IP 被债权人 "止赎（Foreclosure）" 收回，美国本土制造停产、FY2025 收入归零（累计赤字 $1.32 亿）；2026 年 1 月收购意大利蓝激光公司 Lyocon 并拟控股 Tekne，转向国防（已查证：10-K/A、Business Wire 2026.1.20）。结论：其美国高功率蓝光 LD 芯片制造已实质退出。

    三、中国台湾

    11. 友嘉科技 Union Optronics（UOC，桃园杨梅）—— 台湾本土唯一可见光 EEL 原厂（仅红光）。名称澄清：法定注册名为 "友嘉科技股份有限公司（UNION OPTRONICS CORP.）"——"联景光电" 在工商登记与官网均查无对应，应为误称（已查证：公司登记资料、uocnet 官网）。1996 年成立，仍在正常经营并预告参展 Photonics West 2027。产品仅红光 EEL：U-LD-631052A（638nm/10mW）、U-LD-633052A（635nm/30mW TO-56）、U-CS-6530061（655nm/30mW CoS）等；查无 450nm 蓝光或 520nm 绿光量产型号（企业口径）。核心：MOCVD 外延→芯片→封测垂直整合，对外提供外延与 LD 代工。

    四、中国大陆（详见下方国产军团表）

    苏州长光华芯（688048.SH）及参股镓锐芯光：长光华芯主业 9xx nm 红外高功率芯片 / 泵浦；可见光经镓锐芯光切入，已做出单管 13W GaN 蓝光芯片（2025 中国十大光学产业技术奖）、5W 蓝光（效率≈40%），研发 / 小批量（已查证：苏州高新区政府 / 上交所材料）。国产红光显示级芯片以深圳瑞波（638nm 0.5–2.5W）、山东华光（635/650nm）最成熟；三安光电（600703）厦门 6 吋 InGaN 蓝绿光中试线在研。

    附：经核实 "已退出 / 停止可见光 LD 业务" 厂商表



厂商	退出 / 出售时间	原因
NUBURU 美国原厂	2024–2025 止赎后停产；2026 转意大利做国防	美国制造资产与 IP 被债权人 Foreclosure 收回，FY2025 收入归零
索尼 可见光 EEL（BD 线）	2010s 后期收缩，2024–2026 非活跃	转向 3D 传感 VCSEL 与光通信
OSRAM PLT5 510 绿光 LD	已 Discontinued	产品迭代，由 PL520B/PLT3 520D 替代
古河电工	本无可见光 LD 量产线	主力光通信 IR 器件
Lumentum	未布局直接可见光 EEL 芯片	可见光为气体 / DPSS 固体激光器
IPG Photonics	本不适用	光纤激光器整机厂，不自产可见光 LD 芯片

    配图 3B：全球原厂在营分布

    统计口径：仍在主动经营可见光 EEL LD 芯片 / 器件业务的原厂。日本另有两家过渡态（牛尾 2027 并入京瓷、住友外采芯片做模组）、索尼已实质退出；大陆 5 家含瑞波 / 格恩 / 飓芯 / 镓锐 / 鑫威源。

    国产 "军团"（官网核验版）—— 国产化最快的时刻



国产厂商	产品版图（官网核实）	定位
深圳瑞波光电	红光 0.5/1/2W 638nm + 2W 665nm 芯片，TO56/TO9/COS 器件；大功率 638nm"助力显示照明市场爆发"	红光显示 / 照明国产龙头，已批量出货
格恩半导体（安徽）	RGB + 紫光全系：450nm 蓝光 100mW–4.5W、515nm 绿光 30mW–1000mW、405nm 紫光 150/650mW；裸芯片 / TO56/TO9/COS 全形态；兼外延代工 + 芯片代工	激光显示、激光手电筒、汽车车灯
广西飓芯科技	RGB 全色系激光器（HC 系列多型号），主要针对激光显示	RGB 激光显示光源新锐
苏州镓锐芯光	GaN 基蓝绿 + 紫：435/450/465nm 蓝光 4.5–5W、515nm 绿光 1–1.5W（开发品）、405nm 紫光；暂无红光	蓝绿 GaN 攻关（长光华芯参股）
武汉鑫威源	蓝光为主：450nm 1.6W TO56 / 3.5W、5W TO9 / 4×5W 模块，应用含激光显示	蓝光器件 / 模块

    卡脖子环节：GaN 自支撑衬底、蓝 / 绿高功率芯片外延、高功率红光合束。

    格局结论（一句话）：截至 2026 年 9 月，激光显示用可见光 EEL LD 真正 "仍在主动经营 RGB / 蓝绿红芯片" 的海外原厂已收敛为日亚化学（RGB 全谱系龙头）、ams OSRAM（蓝 / 绿强 + Vegalas 模组化）、三菱电机（红 638nm 高功率）、京瓷 SLD（半极性 GaN 蓝光 + 激光白光，并将并入牛尾补齐 405nm）、夏普 / 鸿海福山（蓝紫 + 蓝光量产兼代工）、Coherent（低中功率可见光）六家核心；牛尾（2027 并入京瓷）、住友（外采芯片做 RGB 模组）为过渡 / 集成状态，索尼、NUBURU 实质退出；国产则在红光（瑞波 / 华光）与蓝绿 GaN（镓锐芯光 / 三安）上分层追赶 ——全球格局仍是 "日亚 + 三菱" 蓝光 / 红光双寡头主导，蓝绿 GaN 壁垒最高、国产化率最低。

Part 4 未来趋势：五个方向

    1.绿光突破是主线：直接绿光已从 "mW 级" 走到 "W 级、WPE 25%"（日亚 525nm 实测），国产格恩已量产 515nm—— 绿色鸿沟收窄，纯激光显示渗透率将跳升。

    2.高功率与合束：日亚已演示 WBC 波长合束 ——16 路 DBR-LD 模块合出6kW、150μm 光纤、亮度 34MW/cm²（可切 7mm 厚铜板）；红光高功率 + 多管合束支撑影院十万流明。

    3.微型化：日亚 QuaLas™ RGB、ams OSRAM Vegalas™（0.7cm³）、住友 RGB 模组、光峰 AR 光机 —— 把三色 LD 塞进 mm 级空间，支撑 AR 眼镜与 LBS HUD。

    4.国产化全链：衬底→外延→芯片→封测→模组同步加码（瑞波红光、格恩 RGB、飓芯 RGB、镓锐蓝绿、鑫威源蓝光、长光华芯 / 三安、凯普林、光峰）。

    5.跨界协同：蓝绿 LD 外溢至铜焊接加工（kW 级，日亚与古河已商业化混合焊接系统），与光通信、激光雷达共享 III-V 产能，摊薄成本、加速成熟。

    补一个全景视角：激光显示 vs OLED/Micro-LED 是什么关系？不是 "你死我活"，而是分战场—— 平板形态（手机、电视面板）是 OLED/Micro-LED 的主场；超大屏（影院、工程）与移动微型投影（AR 眼镜、便携微投）是激光的主场。两者是 "显示技术军备竞赛" 里的不同兵种。

Part 5 半导体激光器选购指南

    前面是 "看懂"，这里是 "能上手"。记住：选购的本质，是把 "场景→波长→功率→封装→认证" 五步走对。

    3.1 第一步：先问四个问题

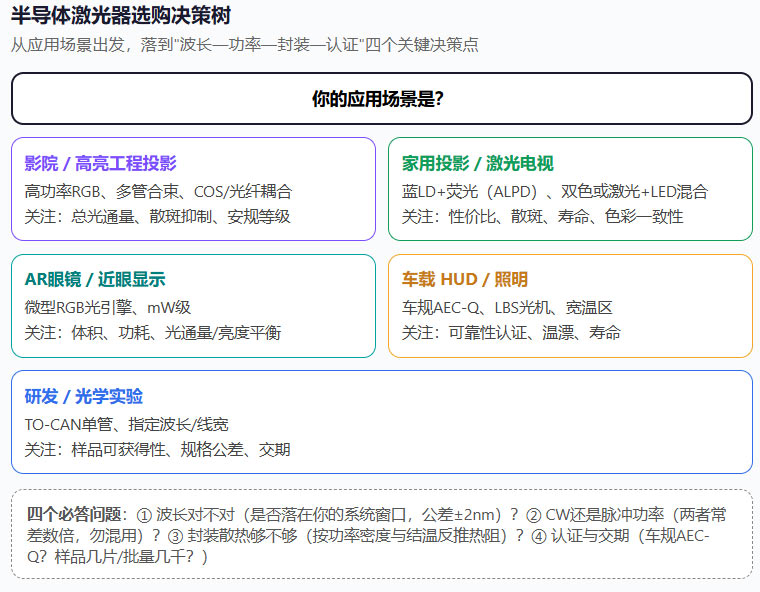

    配图4A：选购决策树

    3.2 第二步：分场景选型推荐



场景	推荐路线	波长	功率	封装	重点关注
影院 / 高亮工程投影	纯三色或双 LD + 倍频绿	638/515–532/450	W–百 W 合束	COS/C-Mount + 光纤耦合	总光通量、散斑、安规
家用投影 / 激光电视	ALPD、双色 + 荧光，或激光 + LED 混合	蓝 450 为主 + 红激光 + 荧光红绿	数十 W 蓝光	COS / 光纤模块	性价比、寿命、色彩一致、舒适度
AR 眼镜 / 近眼显示	微型 RGB 光引擎（QuaLas/Vegalas 类）	RGB 全色	mW 级	光引擎模组	体积、功耗、亮度平衡
车载 HUD / 照明	车规 LD+LBS 光机	RGB / 蓝	W 级	车规封装	AEC-Q、宽温区、温漂
光学实验 / 研发	单管 TO-CAN	按实验窗口	mW–W	TO-56/TO-9	样品、公差、交期
激光加工（外溢）	蓝光高功率模块	450nm	10–800W	光纤耦合	光束质量、可靠性

    3.3 第三步：参数核对清单（下单前逐项打勾）

    中心波长：与系统窗口匹配，明确公差（日亚 / 三菱 / 瑞波 / 格恩均可按 bin 出货）

    功率：CW 还是脉冲？峰值功率、工作电流 / 电压对应关系

    WPE / 电光参数：阈值电流、斜率效率、工作点光功率

    封装：TO56/TO9/COS/C-Mount？引脚定义（瑞波 638nm TO56 引脚 = 正 / 负 / 空）、出光方向、偏振

    热参数：最高结温、热阻、TEC 与散热器规格

    波长温漂：全温区（车载必查）

    寿命与可靠性：MTBF / 老化数据、COD 安全余量

    监测功能：内置 PD（功率反馈闭环）—— 格恩 TO56 有带 PD 型号（GT5-xxxC 系列）

    认证：车规 AEC-Q102、IEC 60825 激光等级、RoHS

    交期与 MOQ：样品交期、批量起订量、定制周期（裸芯片 / 封装可定制 —— 格恩、瑞波均接受组合定制）

    补一个安规小知识：激光等级（IEC 60825）从 Class 1（最安全）到 Class 4（危险）。消费投影内部是千瓦级光源，但整机封闭后对外是 Class 1（安全免防护）；AR 眼镜光机虽小却靠近眼睛，需要专门设计冗余。选型时把目标激光等级写进需求文档，别漏。

    3.4 第四步：供应商怎么选

    海外头部（求稳、求极限参数）：日亚（蓝光 + RGB 全谱系 + 光引擎）、三菱电机（红光 638nm 高功率）、ams OSRAM（蓝 / 绿 + 模组化 Vegalas）、京瓷 SLD（半极性 GaN + 激光白光）、夏普 / 鸿海福山（蓝紫 + 代工）、Coherent（科研光源）、住友（RGB 模组集成）、友嘉科技 UOC（台湾红光小功率）—— 参数标杆、认证完善，但价格高、交期长。

    国产主推（性价比、国产化，详见 2.7 国产军团表）：红光→瑞波；RGB 全色系→格恩、飓芯；蓝绿 GaN→镓锐芯光、长光华芯 / 三安；蓝光器件 / 模块→鑫威源、凯普林；系统方案→光峰。

    策略：量产整机关键路径用已验证海外标杆 + 同步导入国产第二供应商；研发验证阶段先用样品快的国产件迭代（格恩 / 瑞波均提供裸芯片 + 多封装形态，可加速打样）。

    3.5 第五步：避坑六条

    1.CW≠脉冲：规格书的脉冲功率常是 CW 的 1.5–2 倍，按真实工况核对（例：三菱 638nm 脉冲 3.8W/CW 约 2.1W）。

    2.波长公差：同一型号不同批次波长会漂，激光显示对色坐标敏感，要求 "波长分 bin" 服务。

    3.散热是隐形成本：TEC、热沉、驱动常比芯片贵，按整机 BOM 评估 —— 红光尤其怕热。

    4.警惕翻新 / 散货：激光器腔面极敏感，二手件功率寿命无保障，走正规渠道要质保。

    5.安规别漏：激光等级决定整机能否上市，选型留安全余量。

    6.样品≠批量：样品通过后确认量产一致性（同晶圆批次、bin 一致性）—— 国产代工 / 定制模式下尤其重要。

    3.6 两个真实算例：把知识变成 "能上手"

    （以下为量级估算，用于建立直觉，非精确工程计算）

    算例一：做一台 3000 流明家用激光电视，光源怎么配？

    目标：整机约 3000 ANSI 流明。DLP 投影光路的光学效率约 15–20 流明 / 瓦（电），倒推光源需要约 150–200W 电功率投入。

    方案 A（ALPD）：蓝光 LD 做泵浦，荧光轮出红绿。取 450nm 蓝光 LD（5W 级），按每颗 LD 电光效率约 40%、驱动余量，需要约 6–10 颗 5W 蓝光 LD 并联合束，泵浦荧光轮即可达到目标光通量。

    方案 B（激光 + LED 混合，极米 Dual Light 路线）：三色激光 + LED，红激光（638nm）+ 蓝激光（450nm）+LED 宽光谱补色 —— 红激光国产替代后可大幅降本（见 1.5 节）。

    要点：一颗 "高大上" 的纯三色方案同亮度下成本会翻几倍，这就是家用机都用 ALPD / 混合方案的原因。

    算例二：做一款 AR 眼镜，光引擎怎么选？

    目标：入眼亮度数百尼特、整机功耗控制在 1–2W 内。

    方案：LBS（激光束扫描）或波导 + RGB 光引擎。光源需 RGB 三色各几十到上百 mW（波导 / 光栅效率低，损耗大），且体积要 "塞进眼镜腿"。

    选择：日亚 QuaLas™ RGB /ams OSRAM Vegalas™（0.7cm³）/ 住友 RGB 模组这类成品光引擎，或自研合束（格恩 RGB 裸芯片 + 自封装，成本低但工程量大）。

    要点：AR 选型看的不是功率大，而是每毫瓦亮度 × 体积 × 功耗三个数的平衡 —— 这是与投影选型最大的思维差异。

结语：从 "看懂" 到 "精通"

    现在把整条来龙去脉收束成一张地图，你可以闭眼复述它：

    光 → 激光（家族四派，半导体胜出）→ LD = 被训练过的 LED（受激辐射 + 谐振腔）→ 三基色（蓝 GaN 成熟、绿 GaN 最难、红 AlGaInP 怕热）→ 造法（衬底→MOCVD 外延→芯片→封测）→ 封装（TO→光引擎）→ 打分（WPE / 功率 / 波长 / 寿命 / 光束）→ 方案谱系（混合→荧光→纯三色）→ 产业（日亚 + 三菱双寡头，国产六家军团冲刺）→ 选购（场景→波长→功率→封装→认证）

    什么是 "精通"？不是背下所有参数，而是建立因果链：给你任何一个变化 —— 比如 "绿光 WPE 从 25% 涨到 40%"，你能立刻推导出它对整机的影响（功耗降、散热减、纯三色方案成本下降、激光电视向三色迁移加速）；再比如 "红激光国产替代成功"，你能立刻想到混合光源降本、家用投影普及加快。到这一步，你就真的 "精通" 了这门技术。
