如何利用“分布式”布控大型会议厅音视频系统?

来源:洋铭 更新日期:2022-04-22 作者:佚名

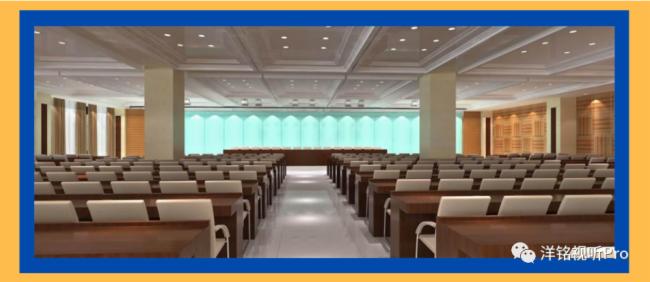

    众所周知,日常在一些大型会议现场或会议厅中,负责会议现场拍摄和记录的专人并不多。因为大家对这类会议活动记录要求不高,不会像影视节目录制那样配置专业的视频制作团队,尤其像企业用户平时会议和培训的需求最多,更是追求简单操作,人员投入成本低的会议录播系统解决方案。

    所以我们经常会发现,一场会议拍摄的工作人员因身兼数职,不会时刻守在会议厅的主设备间,他有时出现在会议现场,有时会在音频副控室,他在工作时的位置是无法固定的。

如何利用“分布式”布控大型会议厅音视频系统?

如何利用“分布式”布控大型会议厅音视频系统?

    这种情况下,用户会提出一个新型的会议厅音视频系统设计需求:无论我身在何处,都可以控制会议现场的实时拍摄?

    要解决用户这一需求,我们只需从以下三个角度来考虑这个问题

    一、“远程控制”能突破人员移动的限制

    要在大型会议场所进行拍摄的远程控制,一定是需要长距离的视频信号传输与控制的设计方案,目前常用在会议拍摄中的视频信号有SDI和HDMI(这两种信号都有4K和高清的选择),根据会场的大小来决定线材的长短,越长的距离自然线材的成本就越高;控制信号则有RS-232、RS-422、HDBaseT或通过网络等多种可选方案,这里就很有讲究了。

    RS-232的通信距离在12米以内,适用于小型活动现场;RS-422的通信距离理论可达1200米,如果会议现场有多个机位,那么要实现远程控制,在会议现场就必须存在多条长距离的控制线;

如何利用“分布式”布控大型会议厅音视频系统?

    HDBaseT相对来说是适合企业选择的性价比较高的方案,因为HDBaseT作为全功能的传输技术,可以通过一根CAT5/6网线传输高清视频信号、音频信号、控制信号及对摄像机供电,现场布线干净,耗材成本也低,在大型会场实现100米距离的信号传输与控制完全没问题;

如何利用“分布式”布控大型会议厅音视频系统?

    最后就是通过局域网实现远程控制了,通过交换机可完全放开工作人员移动距离的束缚,会场中也能减少许多设备间的走线。

如何利用“分布式”布控大型会议厅音视频系统?

二、“前端摄像多控”能赋予系统灵活度

    当会议现场的每个机位都能同时被两种以上方式控制,这将大大降低工作人员的操作局限。多控的好处在于,如果会议现场拍摄任务落在两个人身上,多控方式能够让职能角色分为主控和副控人员,这就减轻了拍摄人员的拍摄压力;如果会议现场拍摄工作仅有一位人员担当,多控方式也能解决拍摄人员分身乏术的困局,在不同的分会场或是空间点位放置控制器可随时掌控会现场的状况。

如何利用“分布式”布控大型会议厅音视频系统?

洋铭云台摄像机远程网络多控系统

    三、选择功能性强且可多控的会议摄像机

    以网络多控为例,Datavideo洋铭PTC-140云台摄像机构成的会议拍摄系统就比较灵活,可通过远程网络多控的方式来满足拍摄人员即使随处走动也能掌控会场拍摄实况。PTC-140支持1/2.8英寸CMOS感光组件,1920x1080p Full HD分辨率,20倍光学变焦可将其安装在会议厅各个位置,都能获得清晰的会场画面。(下面还有详细视频做系统设计阐述)

    方案设计:

    该多控系统的主控室可以选择能同时控制24台云台摄像机的洋铭控制器RMC-300A作为控制单元,通过DVIP 协议控制PTC-140等云台摄像机,采用DVIP协议与路由器相连接,把洋铭PTC-140通过LAN口同路由器相连接,只需保持云台摄像机的IP地址与RMC-300A的IP地址设置在同一个网段下即可实现远程网络控制。

如何利用“分布式”布控大型会议厅音视频系统?

    RMC-300A的对摄像机的远程控制功能非常丰富,包括(SHUTTE电子快门、FOCUS对焦、IRIS光圈、GAIN增益、白平衡、曝光补偿、甚至是预置位),都可以远程调整。

如何利用“分布式”布控大型会议厅音视频系统?

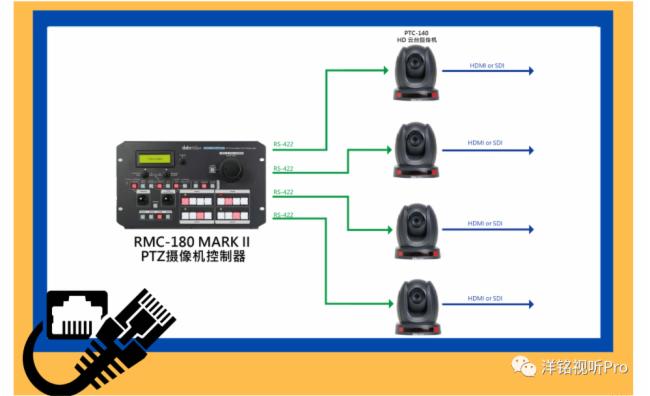

    那么在副控室,我们就可以再采用一台4机位的控制器RMC-180 MARK II,通过RS-422协议的网线直接与云台摄像机相连接,此时,主副控双控系统就可以同时工作了。

如何利用“分布式”布控大型会议厅音视频系统?

    用户的需求是多样化的,主副控系统都好解决,但是用户还可能需要时而出现在会场来现场作业,我们能否升级这套系统设计呢?

    如何升级系统设计?

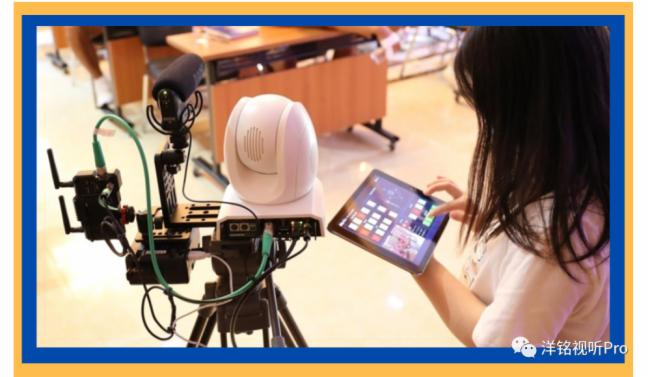

    这里面就需要用到PTZ 摄像机远程控制APP了,我们只需将Pad接入到现场的同一个WIFI网络中,运行PTZ 摄像机远程控制APP,软件会自动搜索本网络中的云台摄像机,4台比较重要机位的监看画面和网络控制信号均可在APP中进行调整。

如何利用“分布式”布控大型会议厅音视频系统?

云台摄像机WIFI远程控制APP

    由于是采用WIFI网络DVIP协议,我们还可以任意增加手机版APP来实现更多的远程监看及控制。

如何利用“分布式”布控大型会议厅音视频系统?

    当然,还有一个控制器是可随PTC-140搭配使用的遥控器,便可在以上多控基础上再增加一种红外远程控制模式。

如何利用“分布式”布控大型会议厅音视频系统?

    这样一套丰富的网络远程多控系统,完全可以轻松满足摄像机人员在会议现场拍摄时候无法固定工作位置的需求,同时实现远程控制,解决人员少的问题,让会议拍摄工作更加高效、轻松。
