Extron DTP 和流媒体解决方案助力 MCCCD 弥合沟通鸿沟

来源:投影时代 更新日期:2021-11-02 作者:佚名

    位于亚利桑那州的马里科帕社区学院管委会 (MCCCD) 是负责管理和指导县内十所社区学院高等教育工作的重要机构。其会议往往具有较高的社会关注度,并有当地媒体定期出席,安排电视转播。

    项目挑战

    为了让更多当地居民及相关部门看到会议实况,管委会提出以流传输的方式对会议进行网络直播或录播的想法。为配合这一计划,同时也满足当下对疫情防控的需求,管委会决定升级会议室的视音频系统。通过多设备的无缝、一体化集成,全面优化会议功能。

    解决方案

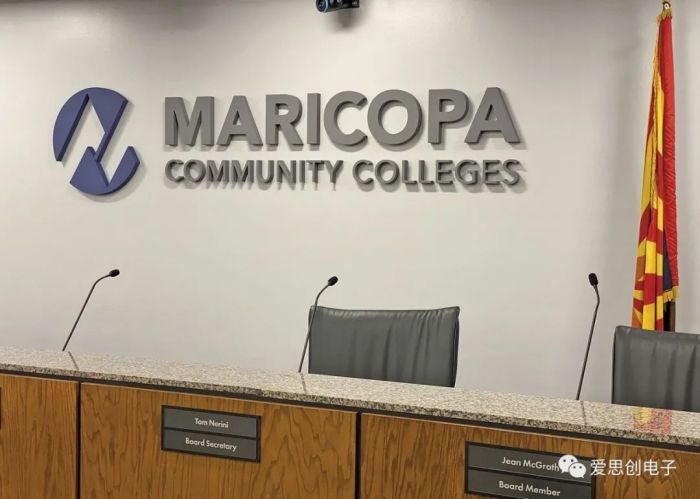

    MCCCD 聘请 E1 为集成商负责系统的设计和集成。系统的主要需求是实现本地及远程信号通信。为此,E1 在其方案中集成了 DTP CrossPoint 4K 演示矩阵切换器等多款 Extron 产品和技术。会议室采用高端投影系统,两侧墙壁分布有显示器。讲台会议桌的所有座位均配备麦克风。室内布置多个观摩席位,AV 系统可支持屏幕扩展显示。信号源设备主要包括:5 台 NDI 摄像机,1 套 Newtek® Tricaster® 系统,多台计算机,以及便携式讲台上的实物展台和 Blu‑ray® 播放器。为支持媒体现场转播,室内多点位及隔壁控制间均设有 HD-SDI 连接。主会议桌及两侧的副会议桌共安装 26 支鹅颈麦克风。另有 1 支安装在演讲台。另有领夹和手持式麦克风 (各 2 支),及 8 支界面麦克风为演讲者在发言时自由走动,以及与观众互动提供便利。

01

    DTP 实现高性能的视音频矩阵切换

    DTP CrossPoint 108 4K IPCP MA 70 演示矩阵切换器可支持 HDMI 视频及音频信号的切换、图像解析度转换及路由。其它信号亦可在经格式转换后被路由。例如,DSC 3G-HD A 和 DSC HD-3G A 图像解析度转换器在将信号传输至广播系统的同时,亦可提供音频的加嵌和解嵌。来自该子系统的信号可被发送至 Extron DA4 12G HD-SDI 分配放大器以支持多个墙面板的连接。DTP CrossPoint® 矩阵切换器自带的继电器可用于投影幕的升降控制。

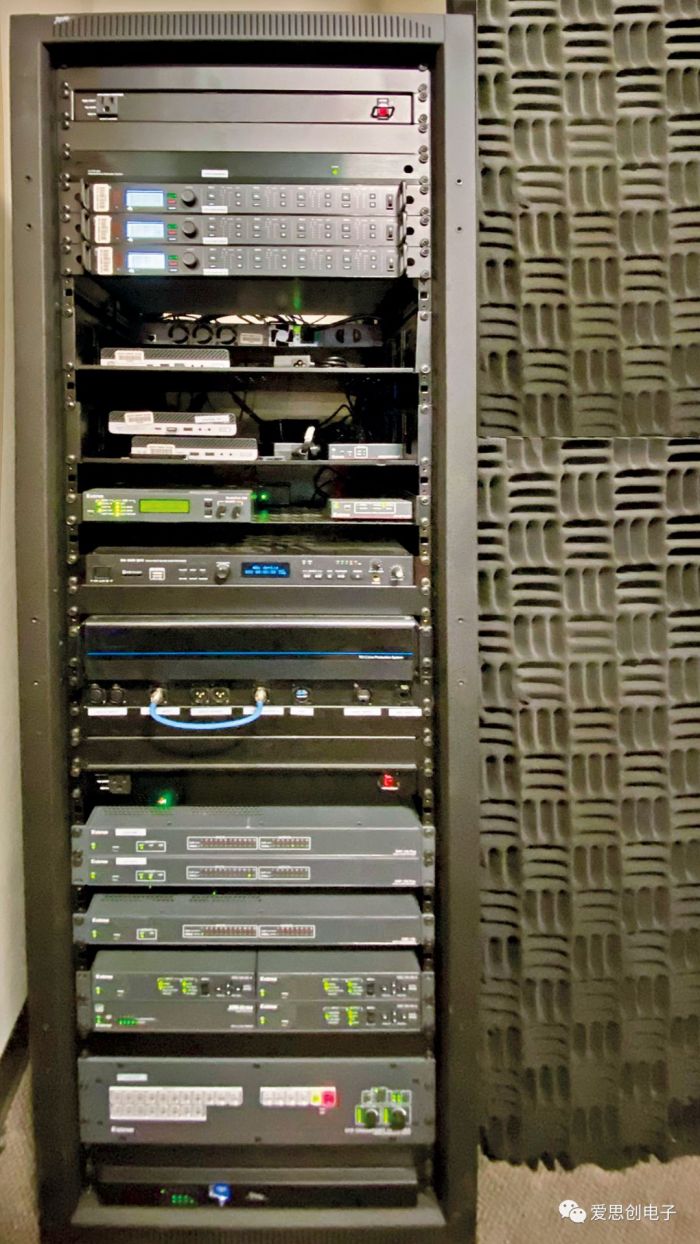

矩阵切换器及其它 AV 系统设备均采用机柜安装,被统一放置在隔壁控制间内。

    DTP R HWP 4K 231 D 墙面板接收器负责为桌面的监视器提供信号。桌下及讲台内安装的 DTP T USW 233 发送器可提供本地信号切换,并将其传输至矩阵切换器。Cable Cubby 100 US AC 接线盒用于 AV 连接。USB Extender Plus 系列发送器和接收器通过屏蔽双绞线电缆发送 USB 信号,实现 KVM 通信。

    演示画面虽由控制间管理,但演示者亦可使用墙面的 TLP Pro 725M 7" 触摸屏选择切换信号。触摸屏可与矩阵切换器内置的 IP Link® Pro 控制处理器协同工作,从而大大简化了系统操作。

    02

    DSP 处理器提供清晰音频覆盖

    DMP 128 Plus ProDSP™ 处理器 (3 台) 负责音频混音。它们之间通过 DMP EXP 端口及 CAT 6 屏蔽电缆实现扩展连接,从而可构建 24 通道、双向 24 位/48 kHz 的高分辨率数字音频扩展总线。DMP 处理器、无线接收器和 Tricaster 节目制作系统通过 Dante® 音频连接,该音频则由 MCCCD 网络进行传输。DMP 128 Plus C V AT 处理器也支持 VoIP,DMP 128 C P AT 则可将任一 POTS 电话线引入 AV 系统。3 台处理器均支持 AEC 功能,确保为与会者及场内外观众提供清晰、自然的通话,亦提升录播效果。

    FF 220T Flat Field® 天花板扬声器由 4 通道功率放大器 XPA U 1004-70V 提供音频放大,为整个房间提供高品质的音响效果。选用这一阻燃级天花板扬声器主要因其能为广阔的区域提供一致的声音效果,其外观设计可与标准空调通风孔和网格天花板谐调一致。8 只这样的扬声器即可为整间会议室提供原始声音覆盖,其中 3 只部署在会议桌及讲台上方,其它 5 只分布在观众席。此外,控制间及扩展显示区域各有 1 只来提供扩声。

    03

    MediaPort 200 实现专业级通信

    Extron MediaPort 200 HDMI 和音频至 USB 图像解析度转换桥接器可支持专业级的视频会议 PTZ 摄像机、界面麦克风以及扩声系统,能够极大地优化视音频效果。该设备的视频处理器技术专为优化图像解析度转换及帧率转换而研发,可最大化保留源视频的细节及清晰度。它采用通用驱动程序,将 AV、摄像机和音频设备默认为 USB 设备,从而简化了集成。

    MediaPort® 的 USB 连接提供 4x2 的通道音频接口,并支持与麦克风和摄像机的音频互通,从而桥接近端和远端声音。AEC 输出参考及内置的用于增益、混音及闪避的音频处理工具可优化远程信号源的音频质量。

    成果反馈

    我们与 Extron 曾合作过多个成功的项目。Extron 的产品、技术和服务支持在业内是首屈一指的。产品易于使用,团队的响应速度也很高效,这使得我们整个的合作过程都非常的愉快和顺利。 - Kurt MaddoxE1 首席运营官

    项目从实施到竣工,仅耗时短短六个月。室内高性能的 AV 切换系统满足了 MCCCD 的所有通信及广播需求。它不仅能够支持更广阔的移动信号源,也为本地及远程参与会议提供了极大的便利。无论是与会的管委会成员,还是场内外及电视机前的观众,都能体验到高品质的视音频效果。此外,高清晰的会议录播,亦可作为专业素材备份。

    另一方面,管委会成员及演讲嘉宾也感受到了 AV 系统便捷的操作,无需指导即可轻松掌握。自全新系统启用以来,MCCCD 的技术团队无需再担心深夜的紧急呼叫,且 DTP 稳如磐石的性能和可靠性也有效避免了不定期的现场故障排除。总之,MCCCD、本地及远程观众,乃至电视媒体人员对当前会议系统提供的清晰音频和画质都非常的满意。

 标签:Extron流媒体MCCCD
