Extron 带你走进 “诺亚” 秘境

来源:投影时代 更新日期:2020-05-09 作者:pjtime资讯组

    “诺亚方舟”主题公园座落在美国肯塔基州的威廉姆斯市。公园的主建筑根据《圣经》中记载的 “诺亚方舟” 全尺寸复制。其总长 510 英尺,宽 85 英尺,高 51 英尺,可容纳 11,600 人。这座七层的木结构建筑内是一个集展览和沉浸式体验于一体的大型博物馆。

    项目挑战

    集成商 CSI 位于密尔沃基的团队在时间紧、任务重的情形下受邀加入这一项目团队,为其设计视音频系统。他们需要在四个月内完成从方案讨论,到系统的设计、安装和调试等所有环节。方舟的中央控制室位于 2 层甲板的左舷,这里也发挥着主配线架的作用。3 台 Alcorn McBride® AV Binloop 高清媒体播放器负责提供 HD-SDI 信号源,其中每台播放器可支持 8 个分辨率为 1080p/60 的视频通道。音频方面,来自 Binloop 播放器的 144 条音频轨道需被发送至 200 多个内外部区域。1 层甲板配备的显示系统需用于仿真模拟船体晃动及雷暴的效果。电缆的端接必须严格遵循相关的协议。整个船体内还分布着 28 个室内及室外的交互式站点。站点的显示设备分别选用 LG® SM5B 系列商用平板显示器及Peerless® 55” Xtreme 户外显示器。此类显示器不支持 SDI 信号,因此系统需要先将视频信号转换为以上显示器可兼容的格式。综上,集成商所面临的挑战是采用全方位的解决方案,能够将不同类型的信号内容快速、可靠地传输至每一个端点。

    解决方案

    方舟内的大型沉浸式体验需要依赖高性能的信号切换及处理来实现,而 Extron 的 XTP 系统可满足此类需求。其内置的丰富而强大的功能,可与更多 XTP II 功能及光纤设备相兼容,以支持未来系统扩展升级。此外,对客户而言,仅通过更换输入/出板卡就能轻松实现系统升级,适应最新的技术发展趋势,这是非常令人满意的--Mike Jonas项目经理,集成商

    由于视音频设备主机柜到显示器的距离较远,HD-SDI 或 CATx 电缆的信号传输能力无法满足这一距离要求。因此,基于以上所有应用需求及信号传输距离等因素,集成商决定采用光纤布线,并选用 Extron 的 XTP Systems® 搭配 XTP® 光纤产品来实现信号的切换和分配。光纤不仅能够轻松实现信号的远距离传输,其固有的隔离特性可有效确保信号不受外界干扰,如游客的无线设备等。

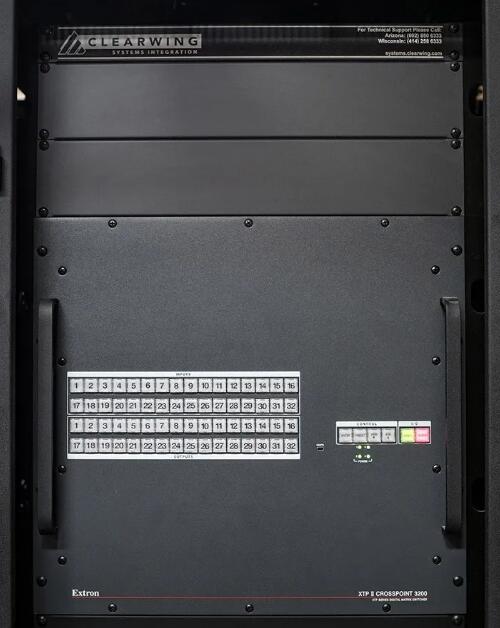

    在评估了众多视音频信号切换及分配解决方案后,设计工程师决定选用 Extron 的 XTP II CrossPoint 3200 模块化矩阵切换器作为系统的主设备。因其不仅支持 3G-SDI 信号输入,还能对此类信号进行格式转换,之后可通过光纤传输至远端。它集成的优质控制功能,以及支持热插拔和冗余电源等特性,为整个系统的高性能和高可靠运行提供了有效保障。

    XTP II CrossPoint® 矩阵切换器是一款面向未来的信号分配系统。它采用 50 Gbps 数字交换背板,可提供足够的带宽以支持未来高达 8K 的视频分辨率和 HDMI 2.1 此类最新的视频格式。因此系统集成商确信,围绕 XTP 这一主设备展开系统设计,并明确升级路径,未来他们就只需参考最新的信号格式,通过更换输入/出板卡和接收器的方式来进行系统升级,矩阵切换器的机箱可保持在原位,这样有利于延长设备的使用寿命。

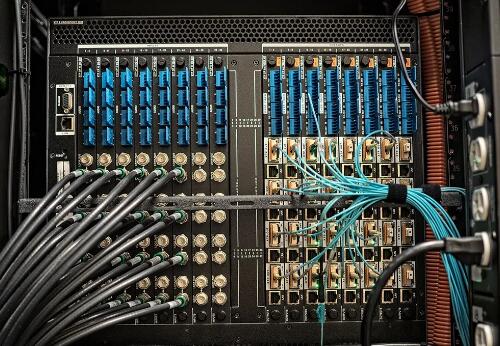

    本次项目中,XTP II CrossPoint 3200 机箱采用满配,集成了多张 XTP CP 4i 3G-SDI 输入板和 XTP CP Fiber 4K 4o 输出板。

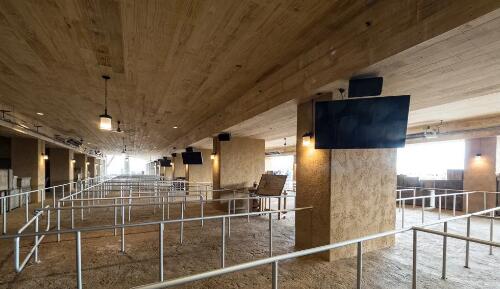

    在 28 个交互式站点中, Extron XTP FR HD 4K MM 光纤接收器负责接收带嵌入音频的视频信号。从矩阵切换器的以太网控制端口插入的双向 RS-232 控制信号可与视音频信号一起发送,以实现按预定时间表自动开启或关闭显示器。XTP 光纤产品通过多模光纤电缆可传输信号至 700m 远的距离,从而可轻松满足这里信号的传输距离。

    XTP 产品卓越的功能及特性大大加速了系统安装进程,同时,其支持单根电缆传输视音频及控制信号的特性,也帮助用户方有效节约了成本。

    方舟的技术人员可在中央控制室对场内所有视音频设备的运行情况进行监控。而现场的视音频系统亦支持自动唤醒功能,按要求提供内容演示,并在指定的时间关闭。

    成果反馈

    我们喜欢为 “诺亚方舟” 这类极具特色的项目来设计视音频系统,很荣幸此次能够参与其中。Extron 的 XTP II 系统为该项目提供了其所需的所有性能表现及灵活性,它将原本天马行空的想象成功转化为身临其境的交互式体验--Mike Jonas项目经理,集成商
