小块头,大智慧——Donview明星处理器产品即将问世

来源:投影时代 更新日期:2017-04-07 作者:pjtime资讯组

    四块屏体的拼接墙项目,是工程商业显示领域的常见应用。这种显示墙显示面积从92寸到110寸居多,单屏全屏和四分屏并行信息是常见场景,而如果用拼接器去实现多画面,由于多数处理设备都是2U起步,输入输出接口较少时,机箱成本分摊较大,传统的矩阵在实现场景切换时,还要要求屏体的自拼接相配合,应用不够便捷。

    针对4窗口拼接墙体的显示需求,我们推出了1U集中式处理产品,Donview高清数字视频矩阵(DP-0404-M),它是一款多功能视频图像切换设备,支持混合信号输入输出,支持HDMI音频嵌入功能,确保音视频信号的高质量切换显示,同时支持跨屏拼接。

    一、外观简介

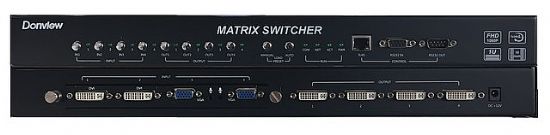

    Donview(东方中原)DP-0404-M高清数字矩阵采用了简洁明了的设计。小巧玲珑的1U机箱不仅携带方便还方便安装调试。颜色通体纯黑,看似色彩低调,却掩藏着丰富的内涵。是的,你没看错。麻雀虽小,五脏俱全。

    下面就让我们来揭开他神秘的面纱,看看他有哪些丰富的内涵。

Donview明星处理器产品即将问世

    它是一款高清数字混合矩阵,采用全封闭式设计,实时高效的智能散热设计可以保证系统散热要求的同时,还可提高设备使用寿命。

Donview明星处理器产品即将问世

    机身正面集中了所有快捷按钮,包括输入通道键、输出通道键和预设键等等,按钮的颜色与机身黑白相称,落落大方,再也不会因为某一个按钮的不确定而上下左右翻来覆去的查找,一目了然,它们都在那里。

    客户在没有电脑时,可通过按键进行画面切换,场景轮训、回复出厂设置等功能。同时它还集中了设备状态指示灯和控制接口(网口、串口)。可通过状态指示灯来判断设备的运行状态,通过控制接口进行设备连接调控。

Donview明星处理器产品即将问世

    机身侧面的散热栅格采用专业的侧向通风设计,能有效地阻止安装使用中灰尘在出风口沉积,同时机箱内部增加了智能温度传感器,能够实时监测机箱内部的温度,可根据机箱内部温度控制风扇转数大小,大面积通风保障了高效的散热,提高了机器寿命,使机器不会发烧损坏。

Donview明星处理器产品即将问世

    机箱后面集中了视频输入接口、输出接口、DC电源接口等,采用板卡式设计,支持热插拔,清晰简洁,方便安装使用。

    为了更好地服务用户,厂家还配备了说明书,保修卡和合格证让用户买的放心用的舒心

    二、功能特点

    介绍了这么多有关此矩阵的外部结构,我们来看看它实际的功能会不会让您感到满意呢。

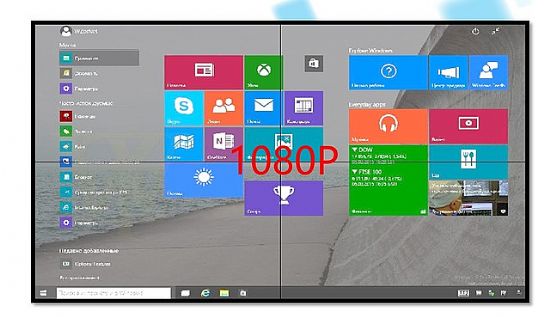

    支持1080P信号画面拼接功能

Donview明星处理器产品即将问世

自带信号发生器,可输出多种测试信号,辅助现场信号诊断

Donview明星处理器产品即将问世

支持在线信号源状态检测,可在输入源下显示信号通道。

Donview明星处理器产品即将问世

支持每一路输出的亮度、对比度、色度及饱和度独立调节

Donview明星处理器产品即将问世

    更多其它功能:

    o高数据高带宽传输;

    o控制方式灵活,面板按键、UDP网络及RS232控制;

    o实现无缝切换;

    o支持场景保存、调取及轮巡;

    o支持中控协议及级联控制;

    o多种分辨率全屏显示;

    o智能温度控制,可提高设备使用寿命,7*24小时工作;

    三、总结

    Donview(东方中原)DP-0404-M高清数字视频矩阵,具有小巧玲珑的外表,高端大气的质感,强大的软件支持带来的优异性能,无疑让这款机器足够出众。高清画面还原、拼接显示、智能温控、自带信号发生器、信号状态在线监测等诸多功能,都处于行业内领先水平,相信随着市场应用,此设备必将成为用户四画面以内的拼接项目的首选。

    附录参数:



    矩阵类型



    DP-0404-M



视频输入数量



    4路



视频输入类型



    DVI,HDMI,VGA,SDI,HDBaseT,  OPT等信号可选



输入最大分辨率



    1920*1080@60HZ



视频输出数量



    4路



视频输出类型



    VGA(转接),DVI,HDMI可选



输出最大分辨率



    1920*1200@60HZ  1920*1080@60HZ



控制方式



    RJ45网口、RS232串口控制、前面板按键控制



智能散热系统



    工业散热风扇可降低整机温度,提高整机可靠性



高级功能



    支持整屏拼接功能



输入电压



    DC 12V 5A



功耗



    60W(不同输入板卡功耗不同)



外形尺寸(mm)



    440x44x234.3



外壳材质



    镀锌板外壳,防静电、磁场、强电场干扰



环保标准



    所有元器件及包装辅料均符合国际环保标准

    注:矩阵拼接器采用模块化定制设计,具体到每一台机器可能会根据客户需求做了调整,每一台机器的实际参数请参看其自身的专用配置单说明,您可以与您所在地的经销商或者我们产品部联系。
