PTN东明炬创矩阵助力大连市民综合服务中心项目

来源:投影时代 更新日期:2015-08-10 作者:佚名

    日前,PTN参与了大连市政府市民综合服务中心的话务平台项目。PTN产品主要承担该项目的视频显示系统部分。该项目现场环境是一个现代化的呼叫中心平台,主要是多路信号源输入,多路信号输出,并且显示设备在远端,一部分的输出信号还需要做音频分离,因此是以高清混插矩阵配合接收器为基础来搭建整个视频系统。

    系统主要是以高清混插矩阵MMX1616作为视频信号的切换控制核心设备,配合双绞线传输器接收端TPHD402PR构造整个视频显示、传输系统的基本框架。因为整个系统目前配置的输入信号有HDMI*12路、VGA*4路;输出信号:HDMI*4路、HDBaset*12路,输入/输出各为16路,MMX1616恰好满足系统需求。MMX1616机箱配备MMX-4O-TP远传输出板卡配合双绞线传输器接收端TPHD402PR可以实现信号的远距离传输,解决信号的传输问题。

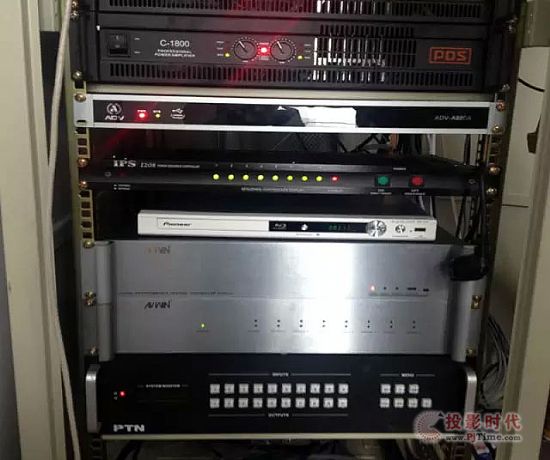

PTN东明炬创矩阵助力大连市民综合服务中心项目

    输入信号源有摄像机、笔记本以及视频会议终端信号,摄像机和视频会议终端直接安装在机柜内,信号可直接给到混插矩阵MMX1616;笔记本信号则是通过地插信息盒传输混插矩阵MMX1616;

    输出主要分为两部分,一部分通过采用HDBaseT技术的MMX-4O-TP 板卡传给远端的接收器HDTP402PR,再传输给TCL拼接屏;另一部分则由HDMI输出卡板 MMX-4O-HD输出给到音频分离器CHA2,CHA2输出HDMI信号给到投影仪,分离出来的音频信号则给到音频扩声系统,充当音频部分的信号输入。

    此外,整个系统也预留了升级的空间。MMX1616主机支持4K极清信号以及无缝切换,后续若需进行系统升级,只需更换相应的板卡就可完成,无需对整个系统进行变动,操作便捷,维护简单。

    PTN产品清单:

名称

型号

数量

高清混插矩阵

MMX1616

1台

双绞线传输器接收端

TPHD402PR

6台

HDMI音频分离器

CHA2

1台

    系统连接示意图:
