CREATOR高清无线分享协作系统 助力打造简洁高效率的会议

来源:投影时代 更新日期:2015-06-26 作者:pjtime资讯组

    传统的会议室图像分享功能是由会议桌插+会议矩阵+投影机组成,我们开一场会议演讲PPT或播放文件等需要在投影机显示不同的PC画面,总是要拔插会议桌面接口,或者切换会议矩阵来实现,而且这样的应用环境建设成本比较高,使用时要线缆连接桌面插口,当我们发现在高档的会议桌上面被杂乱的线缆所占据,而在使用时还需要会议室唯一的一台控制终端来切换图像时,心情一下就糟糕了起来。精明干练睿智的你是否还能有最好的状态来高效率的完成这场会议呢?

    CREATOR会议无线平台为你提供一场简洁高效率的会议,它是以迷你无线推送器或CR-MIRROR商务无线推送器为核心,搭配投影机实现在会议室的视频无线分享方案。

    一、系统设备

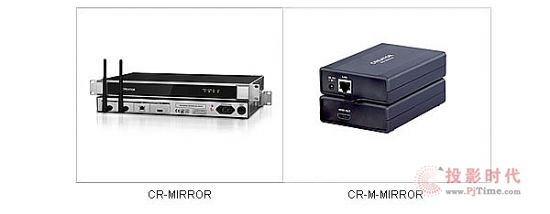

    下面分别是CR-M-MIRROR迷你推送器与CR-MIRROR商务无线推送器

CR-M-MIRROR迷你推送器与CR-MIRROR商务无线推送器

    如上图,CR-MIRROR商务无线推送器可以用于安装机架,设备内置无线网络,配合PC电脑可以直接实现无线推送。如果该设备安装在机房,并且距离较远或会场WiFi信号太弱,可以通过LAN口扩展一台无线路由器,路由器安装在会场即可。

    CR-M-MIRROR迷你无线推送器相当于CR-MIRROR的简化版,它没有内置的无线网络,要实现无线推送,客户需另配一套无线路由器。

    二、产品功能特点描述(以CR-M-MIRROR为例)

    CR-M-MIRROR是一款外观非常小巧精致的推送器,它具备1个网络接口输入和1个HDMI高清接口输出,可以支持推送画面至1080P,下面是它的接口描述:

    1、LAN口输入:可以用来连接无线路由器,PC接入无线网络后,可实现视频的无线推送。

    2、HDMI高清输出接口:可以连接显示器或投影机。也可以连接会议视频矩阵,通过视频矩阵分配给多个显示端。

    CR-M-MIRROR可以支持多种显示模式,便于在会议中的演讲和文档资料的对比等。

    传统的无线推送显示同一时间内只能显示一台PC的画面,CR-M-MIRROR推送器可支持2台PC同时推送显示,显示方式以左右分屏的模式,在会议室用于对会议演讲资料文件的对比、方案对比筛选等会议环节有很大的优势。

    CR-M-MIRROR外观小巧精致,便于携带和安装,不管在任何时候和地点只有显示设备和笔记本都可以很快的安装后使用,其尺寸几乎和手机大小差不多(见下图)。

    假如现在一台笔记本需要无线推送到显示器,我们用4分钟左右的时间即可完成整个配置,现在我们看操作步骤:

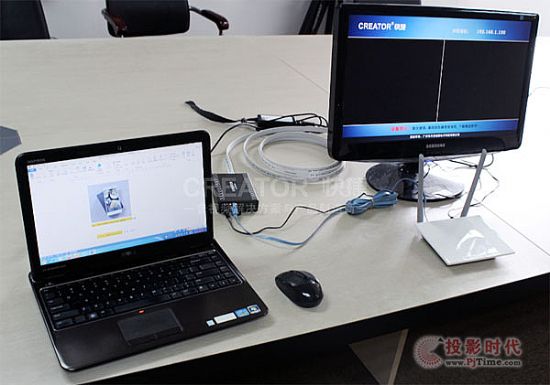

    1、CR-M-MIRRIOR网络口连接无线路由器,HDMI口连接显示器,所有设备供电启动,(如下图):

CR-M-MIRRIOR网络口连接无线路由器

    2、笔记本接入无线网络。

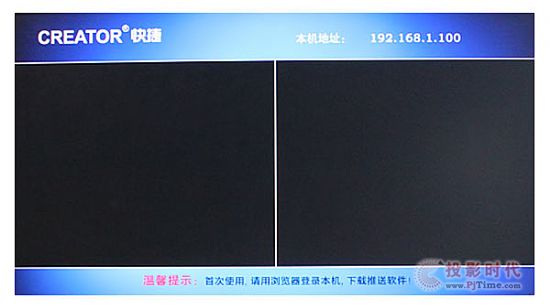

    3、按照显示屏幕的提示登录CR-M-MIRROR的ip地址下载安装推送客户端软件:

登录CR-M-MIRROR的ip地址下载安装推送客户端软件

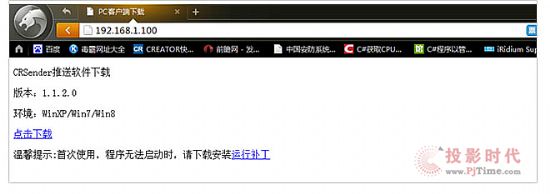

    4、在浏览器里输入"192.168.1.100",点击下载CRSender软件并运行安装:

下载CRSender软件并运行安装

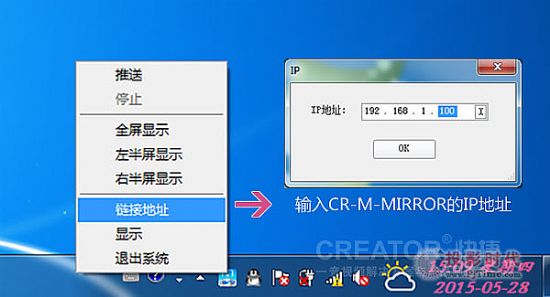

5、安装完成后桌面出现这样的图标CRSender软件图标,双击运行程序,在任务栏区域找到程序的托盘图标,点击鼠标右键选择链接地址,接着输入CR-M-MIRROR的IP地址。

右键选择链接地址,接着输入CR-M-MIRROR的IP地址

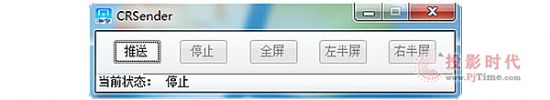

    6、在推送界面里,单击"推送"按钮,并且选择显示模式即可。

下载CRSender软件并运行安装

    这样我们就完成了电脑到显示端的推送。

    三、大型场合应用方案

    CREATOR无线分享平台提供HDMI高清数字接口,可以接入各种不同品牌的高清矩阵,做为一个可扩展的无线分享终端,最大可支持254台pc的高清信号接入并进行切换显示,同一时间可实现2台pc画面的同时显示。

    以下以接入creator品牌大型高清矩阵系统为例的配置:CREATOR会议无线分享平台是由CR-MIRROR机架式无线推送器+CROSS 144路矩阵。

    四、中型场合应用方案

    CREATOR无线分享平台提供HDMI高清数字接口,可以接入各种不同品牌的高清矩阵,做为一个可扩展的无线分享终端,最大可支持254台pc的高清信号接入并进行切换显示,同一时间可实现2台pc画面的同时显示。

    以下以接入creator品牌大型高清矩阵系统为例的配置:CREATOR会议无线分享平台是由CR-MIRROR机架式无线推送器+any16路矩阵+无线路由器。

    中型会议所有的设备主机都安装在机房,为了便于和矩阵对接,可以采用机架式推送器来实现无线分享,通过推送器的LAN接口扩展路由器,考虑到无线信号衰减的问题路由器安装在会议现场。

    如果不考虑方便安装在机架上,那么可以采用CR-M-MIRROR迷你无线推送器+any16路矩阵+无线路由器。(如下图)

    五、小型场合应用方案

    它主要针对在小商务会议中,只需要将CR-M-MIRROR迷你无线推送器连接到投影或者显示屏的hdmi接口,不需要布线任何线路,很方便的把PC(Windows系统)的视频图像分享到会议显示设备上(比如投影机),可以支持两台电脑同时推送显示(画面左右分割)方便会议时的文档讲解和对比讨论。

    配置1:CREATOR会议无线分享平台是由CR-M-MIRROR迷你无线推送器+无线路由器构成。

    配置2:CREATOR会议无线分享平台由CR-MIRROR机架式无线推送器构成(如下图)。
