旗舰级精品的内涵 康佳易TV 9800拆解评测

    下面再次回到电路板环节……现在是康佳易TV 9800的电源电路。

    康佳易TV 9800的电源电路

    大体上看，这块电源电路可粗略分为三个作用模块，将输入的电流进行变压、稳定，再输出输给给主板、液晶模组等部件，如下图。

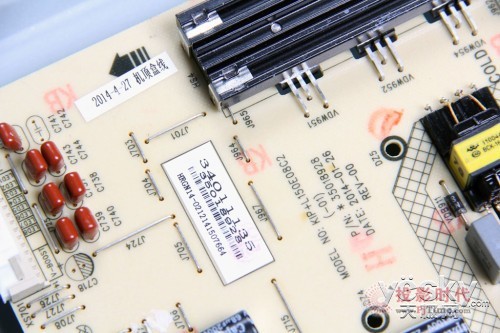

    这块电源电路板的型号是kip+l150e08c2，设计时间是2014年1月26日。

    型号kip+l150e08c2

    电源输入

    在输入部分，采用了两颗450V，68uf的高压电容，这种电容一般用于开关电源的交流整流后滤波。

    450V，68uf的高压电容

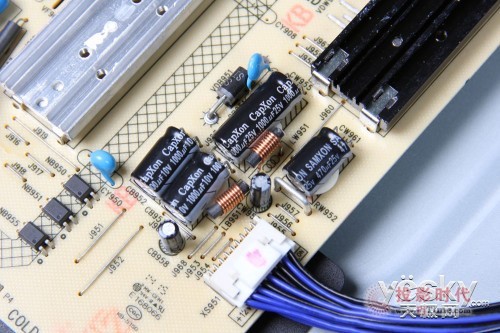

    输出给主板的供电部分采用了4颗电容，通常用于滤除杂波。其中有3颗是10V，1000uf的电容，品牌为台湾capxon。

     采用品质良好的台湾丰宾（CapXon）电容 10V，1000uf的电容及万裕三信(SAMXON)的470uf。丰宾电容广泛用于精密的设备，如汽车电子、整机设备、仪器仪表等，而三信则是给松下电容代工全球排名前五的大厂，品质很有保证。

    BK-35-06变压器

    BK-35-06控制变压器，具有较强的过负载能力和过电压能力。

    输出电流供给液晶背光模组

    电源电路板背部

    翻到电源电路板背面，可以看到布局很整洁。背面也有标明产品型号。

    背部同样有标明电路板型号
