液晶拼接“缝隙战”不停 超薄节能成卖点

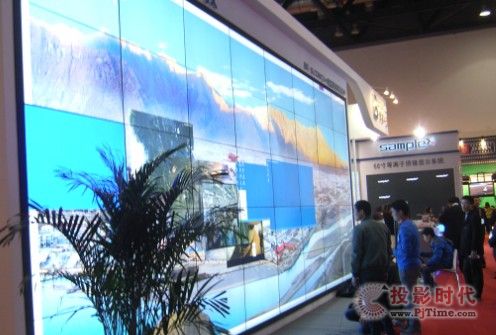

    在大屏拼接市场，“缝隙战”一直是众厂商关注的焦点。infocomm2013也不会例外。在展会现场，DLP、液晶等等离子拼接技术都打出了“缝隙牌”，抢占众多观众的眼球。

    “缝隙战”必须打

    缝隙一直是LCD液晶拼接产品的弱项。以最早开始大规模流行的46寸液晶产品为例，面世的时候缝隙多数在1CM以上。此后三星推出拼缝达到6.7mm的产品，就已经被称为无缝技术。

    液晶显示的特殊性在于屏幕的“柔性”：极薄的玻璃基板盒流动的业态晶体（液晶）都需要必须的支撑结构，才能稳定的工作。而等离子和DLP拼接单元的屏幕自身能够承受住自己的重量，边框不用多少支撑性结构。这是液晶产品接缝问题一直落后等离子盒DLP拼接大屏的关键所在。

    即便如此，液晶产品的接缝也在不断突破：6.7、6.3、5.5以及最新的5.3MM，液晶拼接不断提升自己的接缝品质。2013年infocomm液晶拼接产品的接缝基本已经被控制到6毫米以下。LG展出的55寸产品中，拼缝下降到了5.3mm，创造了液晶类产品最窄拼缝记录，更是成为行业关注的焦点之一。

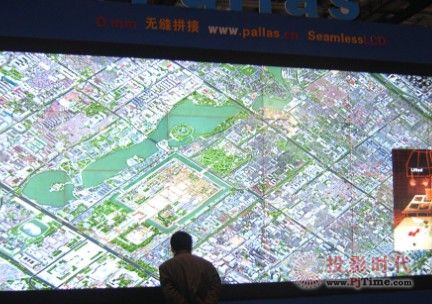

    此外，液晶拼接厂商也在思考其他的“窍门”，来解决拼接墙上的“黑线条”问题。例如利用覆盖一层特殊的光学材料，让原有的黑缝位置能显示“显示单元”最边侧的画面像素的拉伸色彩。并以来此技术达到虽然无法弥合液晶拼接接缝的缺陷，但是却可以在综合效果上变得更美观的作用。

    超薄节能成新卖点

    “拼缝”技术的竞争是大屏拼接市场的焦点之一，但是却并不是全部。除此以外，在当今年infocomm上，节能环保和超薄也是竞争的焦点之一。

    例如等离子之王，松下在本届展却重点展示了液晶拼接产品。一款机型为TH-55LFV50的液晶拼接单元，超薄屏厚度仅有122mm，简约的设计成就了LFV50的概念使其适用于空间紧张的领域。三星、LG、夏普等液晶拼接厂商也有同样优秀的产品展出。

    此外“冷屏”也是液晶拼接的一个亮点。通过现场的触摸，观众可以感受到液晶拼接屏的温度都低于等离子拼接系统。由于大量的采用LED了光源技术，液晶显示产品在节能水平上已经不断提升。结合散热设计的进步，使得在“冷屏概念上”，液晶拼接可以与DLP抗衡，更是超越了等离子拼接技术。

    液晶拼接缝隙吃亏，超薄、节能补。这已经是大屏行业的一大趋势。并成为客户选购的重要标准之一。
