双绞线传输器传输视频和电源的实际应用

    优特普VPAD系列产品是一款CCTV视频、音频、电源、控制信号同时传输的双绞线传输设备，可称之为“一网通”。在实际工程应用中，该设备只需要使用Cat5/5e/6网络电缆就可实时传输视频、音频控制信号，还可以为最远300米处的摄像头提供稳定的电源，从而大大简化了工程布线，降低了工程难度和造价。同时，该设备还具有自动恢复保护电路及内置浪涌及时保护功能，使监控系统更加稳定安全，因此，优特普VPAD“一网通”系列产品被广泛应用于需要实时控制监控角度并记录现场声音的高防范级别监控系统中。

    此系列产品在实际应用中的一些注意事项应该是哪些呢？优特普云南办事处高级工程师徐工以utp104pv-sv36的产品为例，按照客户需求现场给客户做了测试，并总结了其产品在实际应用中的一些注意事项。

    一.测试设备

    1．摄像机

    2．传输设备：稳压电源、视频发射器UTP101PV-RM12（摄像机端）

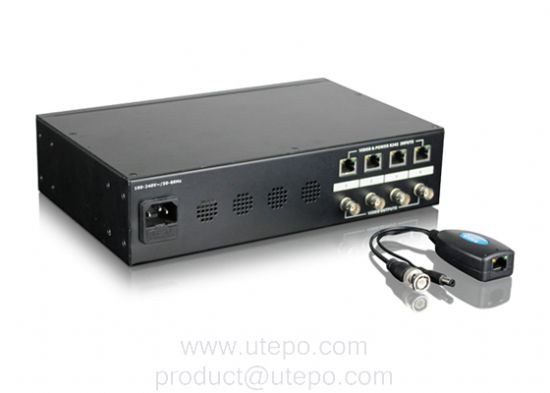

    4路双绞线电源、视频传输服务器UTP104PV-SV36（监视器端）

    3．传输介质：非屏蔽超五类双绞线305米（要求：单芯线径0.5mm，整根线电阻28欧左右）

    4．TCL液晶监视器

    二.测试效果图

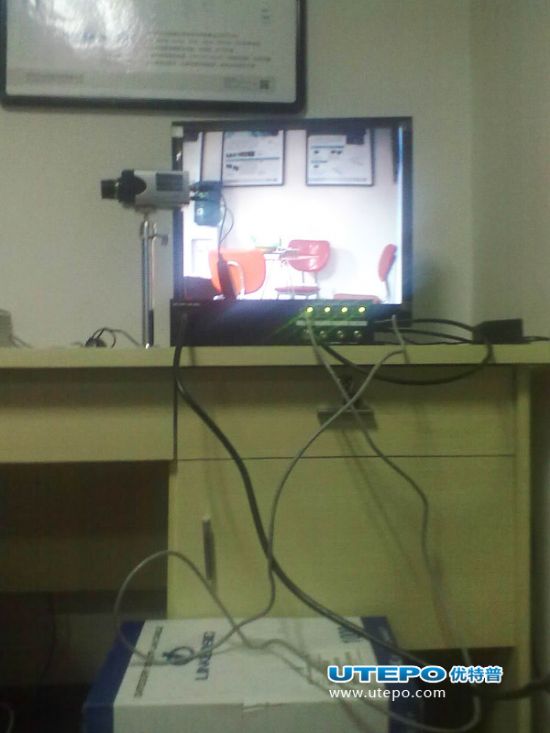

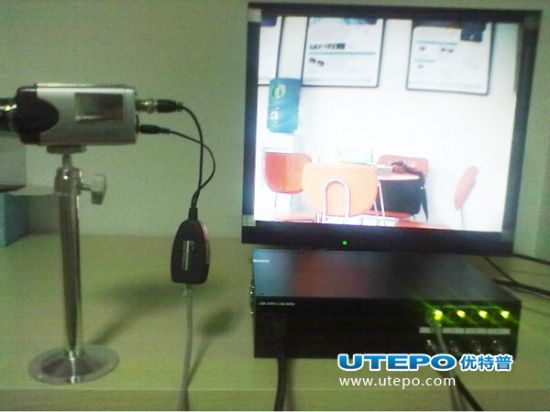

    1．采用优特普UTP101PV-RM12（摄像机端）搭配UTP104PV-SV36（监视器端）可以将12V1A的电源从监控室传输300米至摄像机端

    2．优特普UTP104PV-SV36（监视器端）采用220V供电，输出电压36V；具有传输距离远、传输效果好、抗干扰能力强等特点，可以在各种复杂干扰的环境里使用，并且也不会对外界产生电磁干扰。采用公制BNC同轴接口和RJ45标准接口设计，安装更方便，性能更强，稳定性更好，性价比优势更为明显。

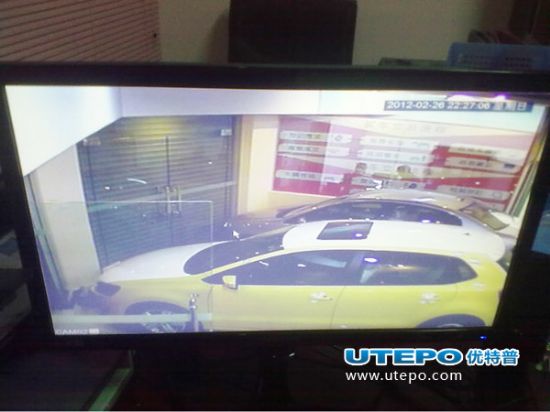

    3．传输300米后图像依然如此清晰，这是因为我司UTP101PV-RM12（摄像机端）采用稳压技术，将UTP104PV-SV36（监视器端）输出的36V电源，经过传输300米后，稳定在12V1A提供给摄像机，保证了摄像机正常运行。

    4．某汽车贸易公司采用我司双绞线电源、视频传输器效果图
