革新性的新型投影机 理光直立式超短焦PJWX4130N首测

前言

    短焦投影机，凭借着在很短的距离内投射出很大的画面，为用户留出更大的空间进行活动。经过多年在商务教育培训方面的应用，其出色地表现，获得了越来越多的用户关注。厂商们也相继发力这块市场，新品不断涌现。

    然而，就目前市面上短焦投影机来看，依然存在着不足之处。虽然短焦投影机缩短了投影距离，但是超短焦投影机的设备体型偏大、体积笨重，不适于便携使用。此外，布线也是一个问题，虽然投影机可以靠墙放置，但是与电脑之间的连接线也会对演讲者造成一定的妨碍。

    作为拥有几十年的制造精密光学元件和镜头经验的厂商理光，凭借着多年的经验积累以及专业的研发团队，在国内推出了直立式超短焦系列PJWX4130和PJWX4130N。它们成功地解决了目前市场上短焦产品的所有问题，击败了传统的便携式投影机和一般的超短焦投影机。如今，其中PJWX4130N直立式超短焦投影机以来到了投影时代网评测室，首先简要了解其性能。

    理光PJWX4130N超短焦投影机采用DLP显示技术，采用0.65英寸面板，标准分辨率为WXGA(1280x800)，拥有相同的2500流明亮度以及2500:1的对比度。由于凭借着成熟的超短焦投影技术，提供了强大的近距离投影能力,11.7厘米投射出48英寸图像(对角线)，无论是狭小会议室或置于桌子前沿,都能投射大画面影像,同时有效避免教师挡光线,使演示过程更顺畅。

    在接口方面，理光PJWX4130N包括VGA输入输出、分量视频、复合视频、S视频、音频输入输出、RJ-45和HDMI等，是实现多信号兼容的高性能机器。

    简要了解完理光直立式超短焦投影机PJWX4130N性能后，下面就让我们一起看看这款产品的实际性能表现和功能特点。



最小和最轻的机身

    理光直立式超短焦投影机PJWX4130N号称是全球最轻最短的机型，是否如他所说，眼见为实。

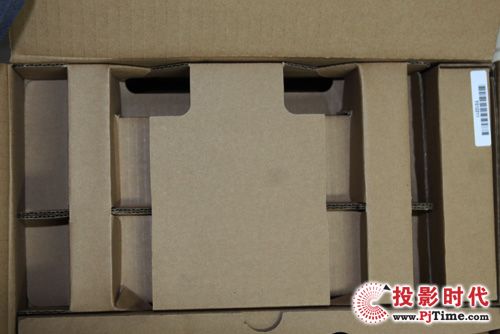

理光PJWX4130N的包装箱

    理光直立式超短焦投影机PJWX4130N的包装，依然采用其独有的设计，包装非常扎实，里面的防震效果处理非常给力，让机器在运输过程中无需担心受损。同样该机为了方便用户携带，赠送了一个携带包。

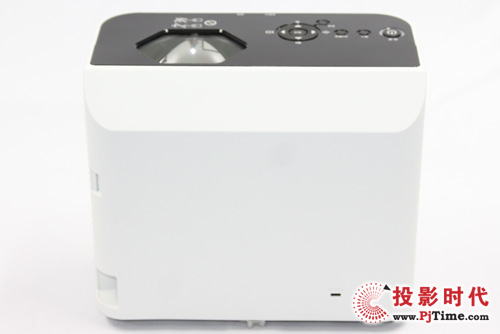

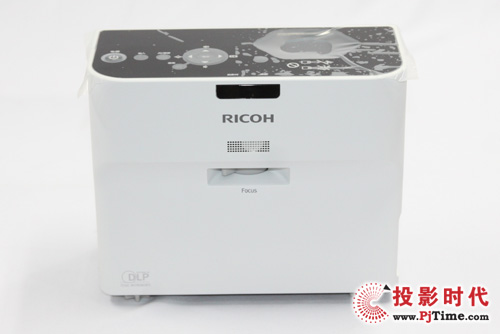

理光直立式超短焦投影机PJ WX4130N

理光PJ WX4130N背面

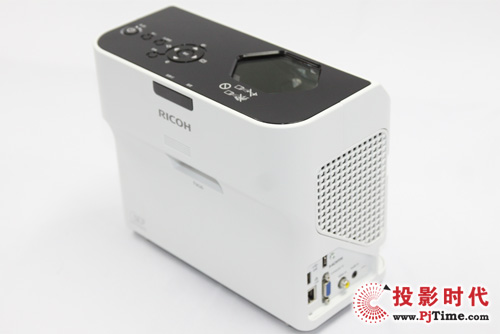

理光PJ WX4130N侧拍

    理光直立式超短焦投影机PJWX4130N采用了时尚的白色机身设计，在外观上也是做了革新，它抛弃了传统投影机方方正正的外观，采用直立式设计，对于用户而言非常易于携带。重量仅3.0公斤，机身约为B5纸张大小，几乎可以摆放在如何地方，比如桌子和会议室。

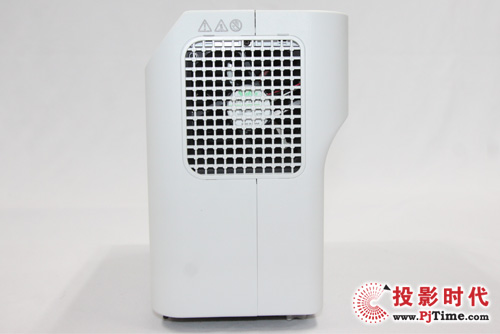

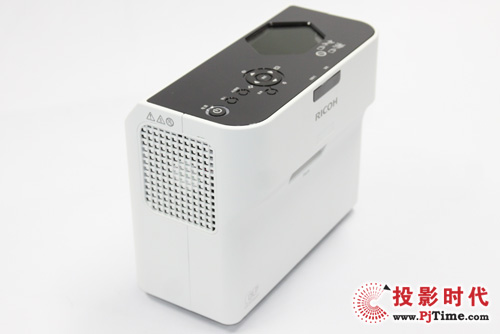

理光PJ WX4130N侧面

理光PJ WX4130N侧面

    理光直立式超短焦投影机PJWX4130N身两侧面均采用较中等开口设计，这样设计的好处是散热性能好。左右侧面分别是进风口和散热口，对流式设计的好处是，能够迅速降低灯泡热度。

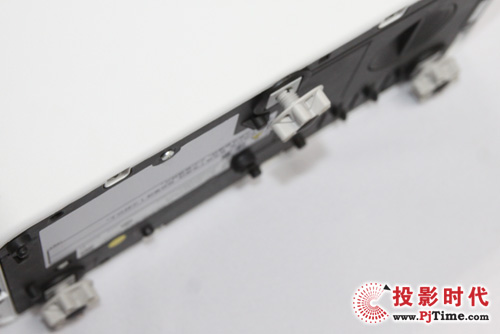

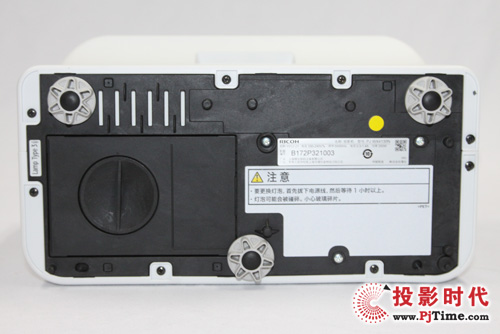

理光PJ WX4130N底部

    理光直立式超短焦投影机PJWX4130N底部设计包括了支脚、产品铭牌标签等。该机器提供了三个可调节支脚，使其可调整的范围比较大。对于不同的摆放环境来说，PJWX4130N适应能力可能会更强一些。

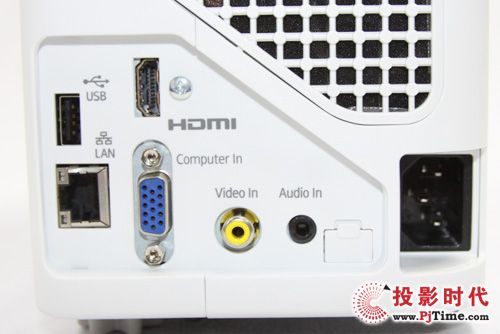

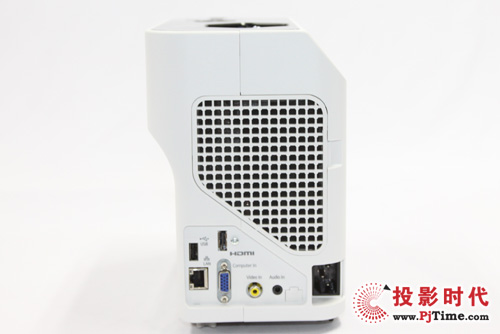

理光PJ WX4130N接口

    在接口方面，理光直立式超短焦投影机PJWX4130N配置还是比较丰富，在背后除了常规的电源、VGA、Video-in、Audio-in、USB、RJ-45和HDMI，是实现多信号兼容的高性能机器。



细节及附件

    作为新人的理光，为了使其产品更具价值性，对于投影机机身的细节设计同样也非常考究，这也意味着整体设计能力水平的高低，无形中也提升了品牌形象。

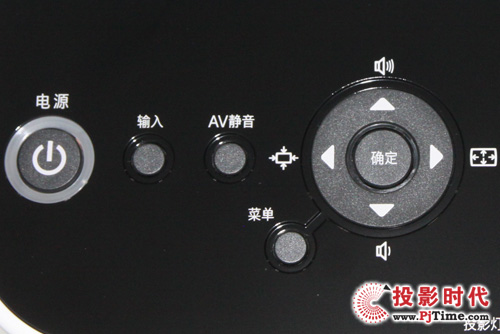

理光PJ WX4130N操作面板

    理光直立式超短焦投影机PJWX4130N机身操作面板设计非常简洁明了，最常用的信号源、电源、菜单、梯形校正、声音按键均整齐地覆盖在了机身上，即便没有遥控器也能让用户轻松操控。尤其是全中文标注下，就算是首次接触投影机的你同样易于上手。

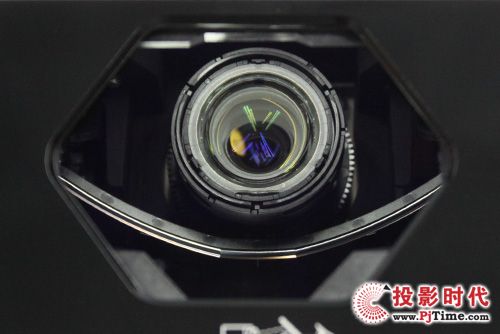

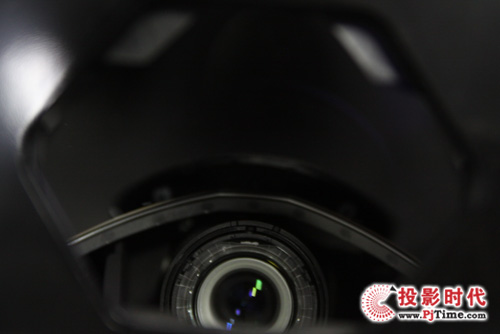

理光PJ WX4130N镜头

    理光PJ WX4130N超短焦投影机的镜头可谓是一大亮点，其采用了独有的“自由曲面透镜”技术和像差补正技术，可通过使用屈曲光学系统，彻底排除无用空间，实现无法超越的小型化。提供了强大的近距离投影能力，11.7厘米投射出48英寸图像(对角线)，无论是狭小会议室或置于桌子前沿，都能投射大画面影像，同时有效避免教师挡光线,使演示过程更顺畅。

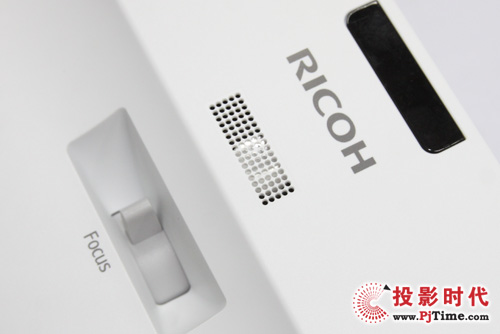

理光PJ WX4130N对焦环、扬声器、接收器

    由于是超短焦，理光PJ WX4130N只设计了对焦环，通过使用，非常方便调节。在对焦环上方则是内置的2W 单声道扬声器，在播放影视时，声效非常给力，不亚于10W扬声器。最上边黑色块则是投影机的红外线接收器。

理光PJ WX4130N支脚

    理光PJ WX4130N在机身底部设计了三个可调节脚架，钮扣式的设计非常人性化，易于用户旋转，其调式的角度也非常广。

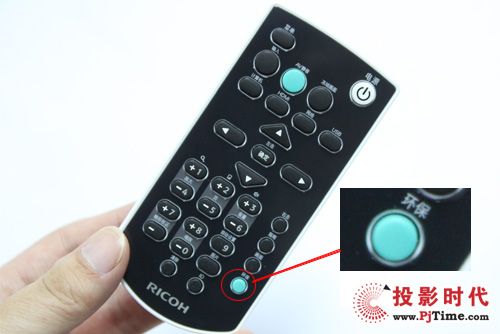

理光PJ WX4130N遥控器

    理光PJ WX4130N配备了迷你遥控器，同时，依然采用了全中文设计，让用户轻松上手。可别看小，其功能键非常齐全，且标识非常详细。

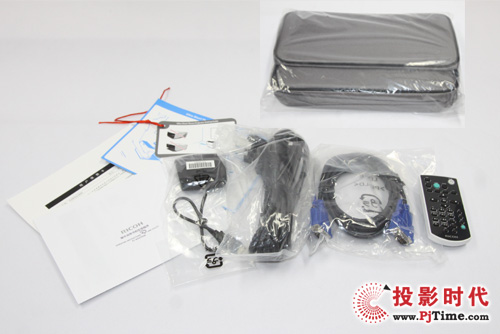

理光PJ WX4130N附件

    附件方面，理光直立式超短焦投影机PJWX4130N包括了电源线、VGA线、用户手册、遥控器、电池、包、光盘等。



特点一：独特技术实现超短距投影

特点一：独特技术 实现超短距投影

    理光PJ WX4130N使用了其公司专有的自由镜面技术。机身与墙面很小的距离，就可以投射出大的画面，只需11.7厘米便可投射出48英尺的画面（含机身尺寸时，从机器背面到墙面的距离为26.1厘米）。更重要的是，投影机的垂直技术设计在近距离的表现上更有优势，由于在狭小的空间内也可以投射出大尺寸画面，因此该投影机可以充分的利用有限的空间。

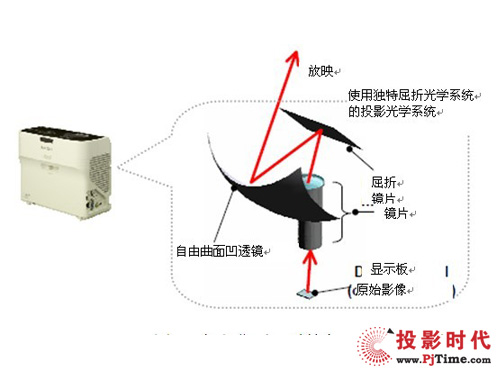

 自由曲面凹透镜与屈折光学系统

镜片

自由曲面凹透镜

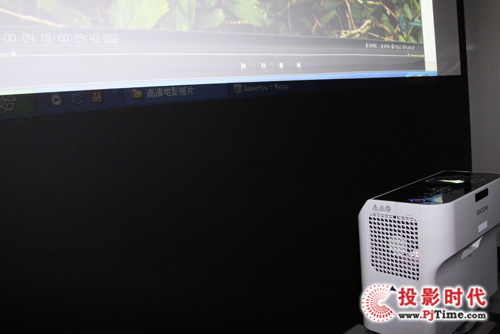

短距离投影大画面

短距离投影大画面

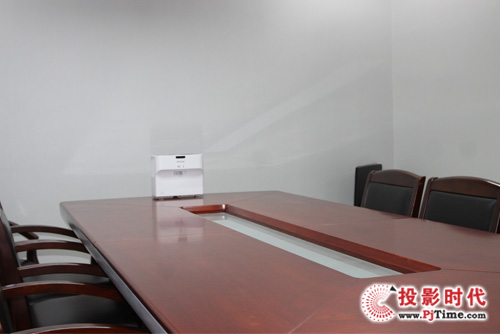

办公室桌子应用

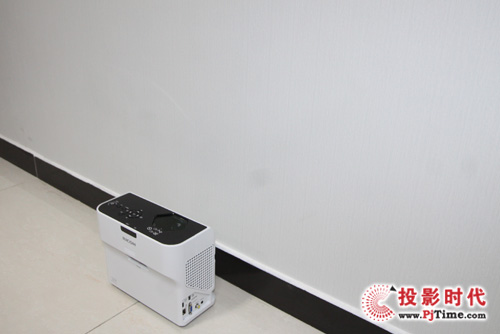

地面上应用

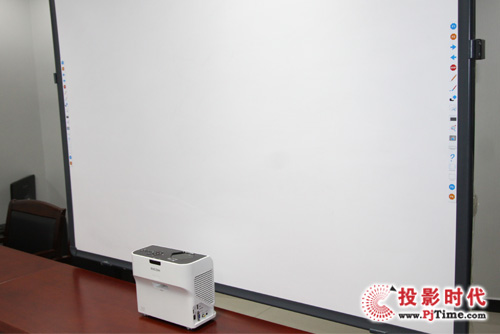

与电子白板搭配应用

餐厅应用

    通过实际应用，其紧凑的机身，几乎可以自由摆放在任何地方，比如桌子、地面、箱子上等等，用户无需担心空间小的问题。适用领域包括教育、商务、数字招牌、结婚仪式现场演示、会议流程演示、橱窗展示、博物馆等场所。



特点二：网络连接方式

    理光直立式超短焦投影机PJWX4130N除了镜头亮点十足外，其紧随时代步伐，为了使用户演示更加方便，该机同样也加入了网络连接功能。

点对点连接

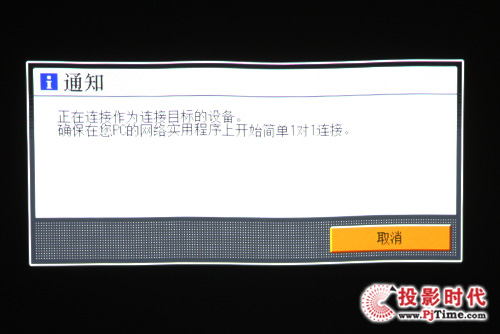

点对点连接状态

    理光直立式超短焦投影机PJWX4130N菜单中有点对点和基础架构两种连接方式。选择点对点模式连接步骤分为如下。首先，在菜单“网络设置”“无线连接”中选择自动，电脑上的 RICOH PJ Network Utility Type A 软件只需打开，选择点对点选项卡，即可连接，此时投影机代替路由的功能。其后，“无线连接”中选择手动，必须在投影机上设置SSID、IP、子网掩码，网关，把电脑上的地址设置为与网关对应的地址，同时电脑上的 RICOH PJ Network Utility Type A 软件选择“网络连接”，此时投影仪代替路由的功能。（这里的SSID,网关，都是对投影仪的设置）

    基础架构模式连接：这种连接方式就是传统的连接方式，需要路由器，同时投影机中的SSID,网关，都为路由器上的对应参数，投影机仅作为设备接入，电脑上的软件选择“网络连接”。详细流程如下：

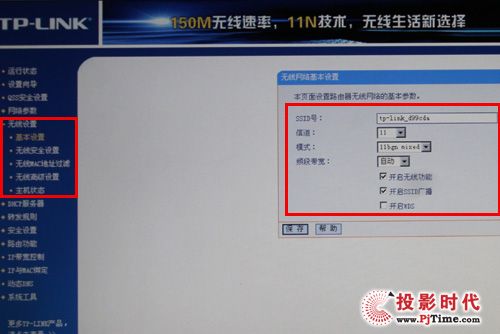

    准备工作：事先配置路由器，以下为我们的路由配置参数（仅供参考）：

    网关：192.168.0.7

    SSID：tp-link_d99cda（开启无线功能，允许SSID广播）

    频段：11

    连接密码：无

无线配置参数

    一． 投影机设置

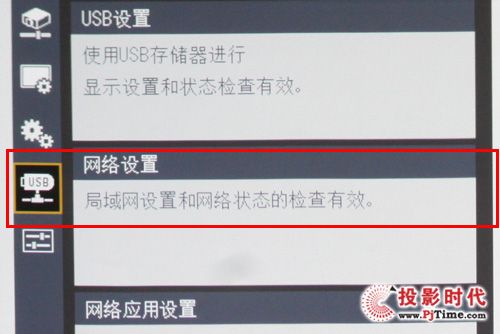

    1.       点击菜单，选择“USB”----》 “网络设置”-------》 确定

    2．选择“无线局域网” ------》 确定，按如下设置：

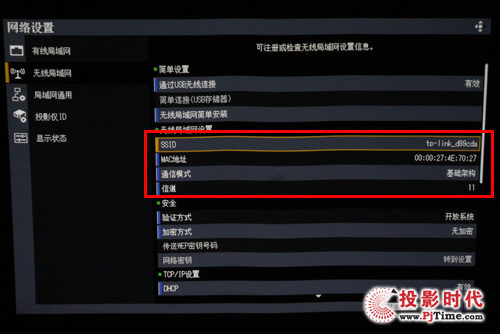

无线局域网设置

    3．按下“菜单键” 显示出反映修改画面

    4．选择“反映”-----》确认。

    设置完投影机菜单里的无线局域网设置后，接下来则需安装一个软件。该软件需要用户安装软件名为RICOH PJ Network Utility Type A，选择网络连接，软件会显示正在搜索投影仪，搜索完毕，发现投影机，勾选，点击开始。

RICOH PJ Network Utility Type A

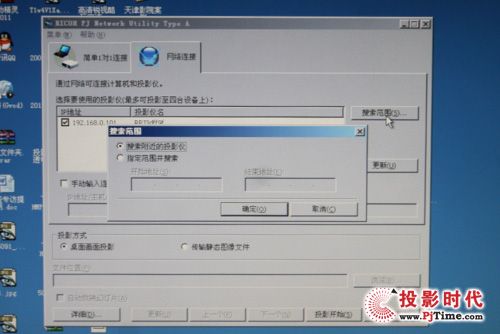

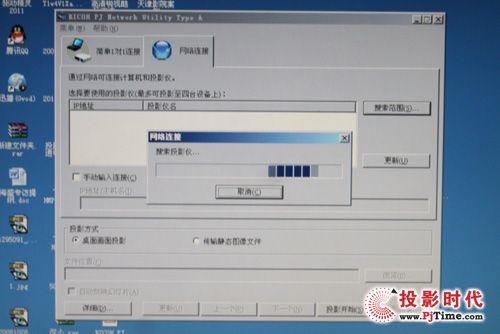

网络连接中

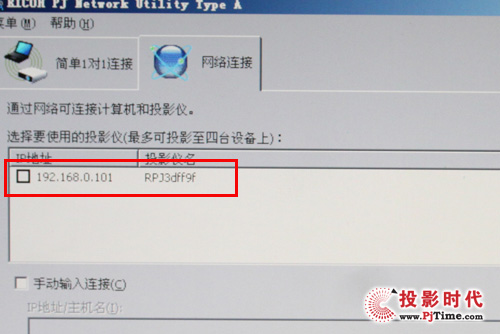

    收索到的投影机型号

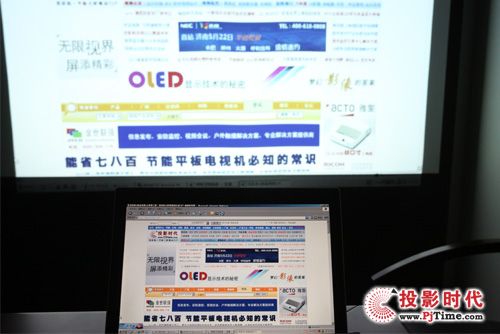

笔记本与投影机连接上

    通过以上设置，笔记本就可与投影机相连接。在这里小编要提醒用户的是，在设置无线连接时，一定要记住两点：一、无线网络需无密码设置，二、SSID设置时，一定记住大小写区别，如果没有区分将无法连接。

特点三：iPad无线网络应用

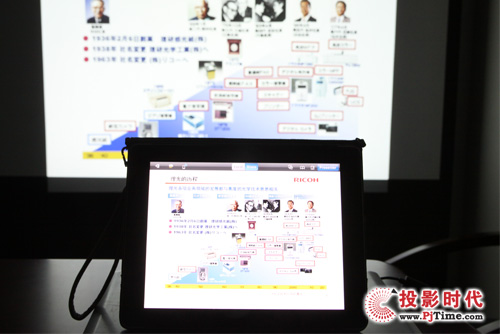

    理光直立式超短焦PJWX4130N除了能与笔记本通过无线连接外，其同样也能与iPad无线网络应用，不过目前，理光短焦投影机只支持PDF格式文件，支持文档相对有限。iPad无线连接时，先参考上一页[基础架构]模式连接投影机和路由器，这里就不多说。

Ricoh TOMAGO presenter

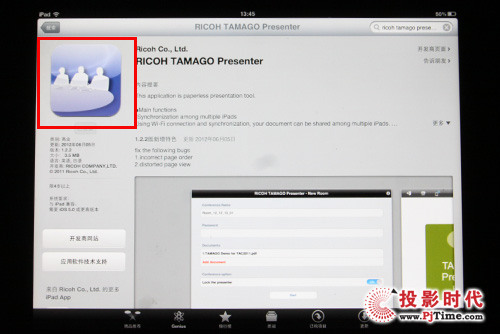

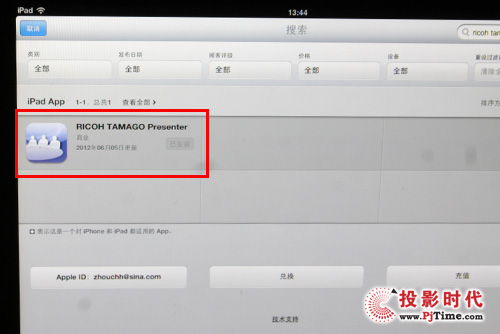

“Ricoh TOMAGO presenter”软件

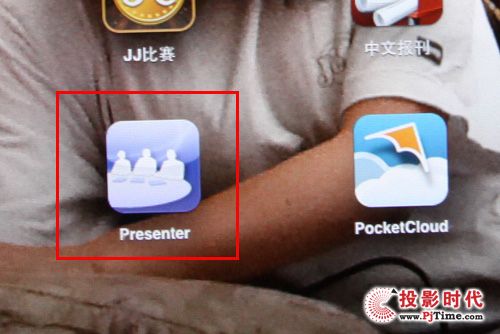

ipad桌面显示图标

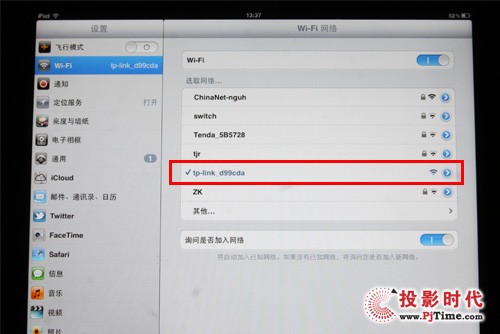

iPad连接路由器

    连接好无线网络后，用户还需在iPad安装“Ricoh TOMAGO presenter”软件，这个软件可从App Store应用商店里查找，免费提供下载。安装后软件后，接下来则是iPad连接路由器。

软件桌面

搜索

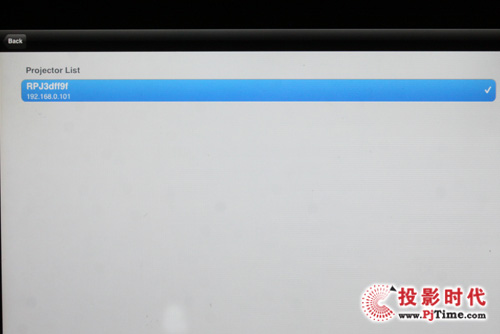

找到投影机

连接成功

    打开TOMAGO软件，创建虚拟会议室，在软件中找到投影机图标，选择已经接入路由器的投影机，软件中投影机状态由“OFF”变为“ON”，连接完成。备注：TOMAGO软件中的PDF文件从Itunes里面添置。



基础性能测试

    在4月份，我们首先评测了理光入门级机型PJ S2130，其整体的性能表现非常惊人。如今，理光直立式超短焦投影机PJWX4130N其性能表现究竟如何？又将会带给我们什么惊喜？话不多说，直接上图。

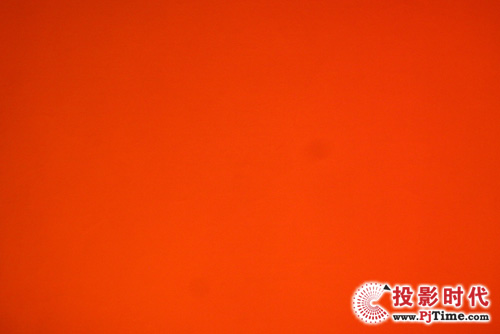

红色投影实拍

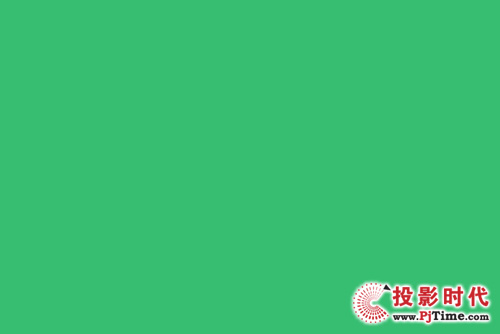

绿色投影实拍

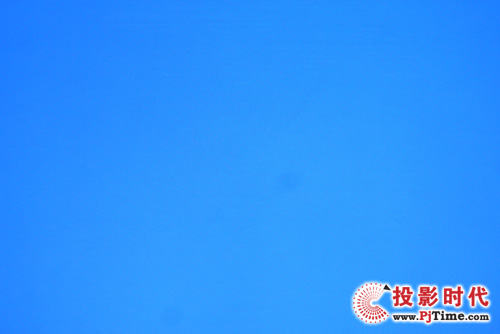

蓝色投影实拍

    在测试三原色时，理光直立式超短焦投影机PJWX4130N表现不错，颜色饱满艳丽，整体颜色均匀度好，锐度和饱和度方面都很出色。

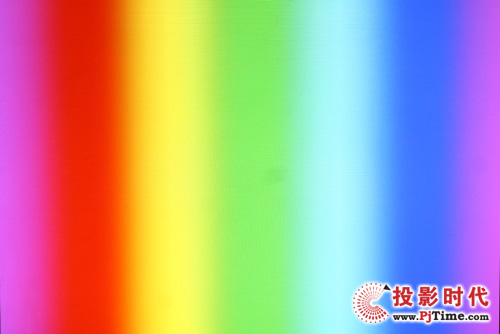

通透性测试

    通透性测试，理光PJ WX4130N表现非常好，色彩饱满鲜艳，相邻间颜色的融合过渡比较不错，达到了丝滑水平。（通透的好于坏，取决于色彩艳丽程度，色彩越艳丽，通透越好。）

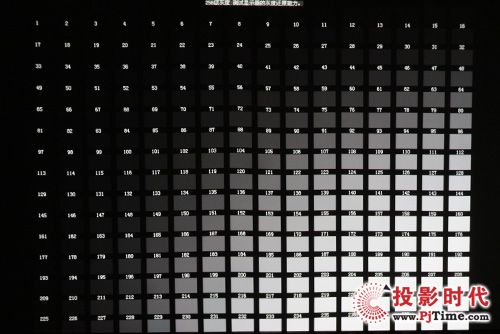

 256灰阶测试

    256灰阶测试中，理光直立式超短焦投影机PJWX4130N实际测试的表现不俗，在配合2500流明亮度以及2500:1的对比度，相邻方块基本都能轻易区分出来，完全能满足各类型商务应用需要。

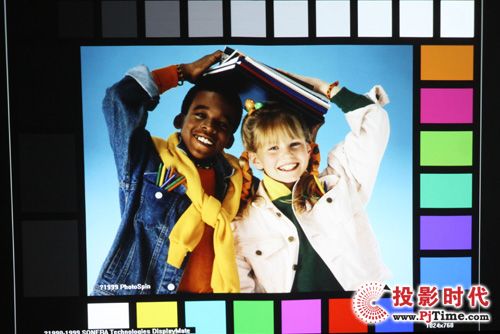

色块投影测试

    色块投影测试，同样的效果，画面的均匀性，从暗到亮的过渡很明显，实际效果要比拍摄好。而且色块颜色还原依然很出色，人物的皮肤颜色、表情都很自然。

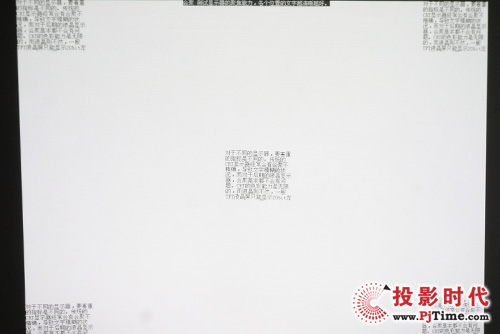

畸变投影测试

    理光直立式超短焦投影机PJWX4130N在进行文字畸变投影测试成绩中规中矩，上图中最底下两个角落的文字与中心区域的文字效果区别不大，但上面两个角落文字略有模糊，所显示的字体没有出现较为明显的畸变，依然可辨。



办公文档演示测试

    测试完基础性能后，接下来，就要测试在实际应用中接触更紧密的是办公文档，而下面主要也是针对这些方面进行测试，以更进一步检测其水平。



黑白文字对比

    理光直立式超短焦投影机PJWX4130N投影的文字效果，从上图中可以看出，文字显示清晰。白底黑字、黑底白字对比明显，展示了其2500流明高亮和2500:1对比度，表现不俗实力。（实际投影效果要比拍摄图片清晰得多）

WORD投影实拍

    针对WORD这种满是文字的办公文档，理光PJWX4130N超短焦投影表现效果不俗，字体清晰锐利，字体间距也很均匀。

EXCEL表格

CAD图

柱形图、饼图

    EXCEL表格、柱形图、饼图、CAD图也商务汇报中常用的办公文档，表格图表做的好，还要有好的显示工具。通过以上常用文档演示测试，理光PJWX4130N投影机表现出不错的实力，投影的表格线条很平直，文字也很清晰锐利，柱形图、饼图的填充色也还原精准。





PPT文档投影实拍

    PPT文档在商务演示中的地位不言而喻，通过理光PJWX4130N投影的画面可以清晰发现，画面颜色还原精准，文字清晰锐利，对比细节也不错。



静态图及专业视频效果

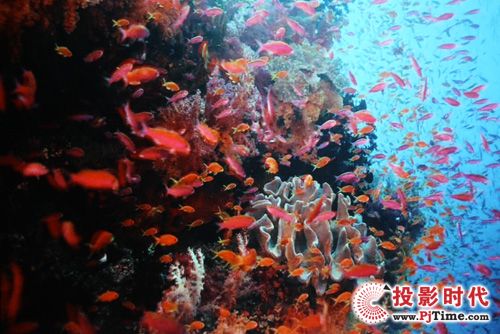

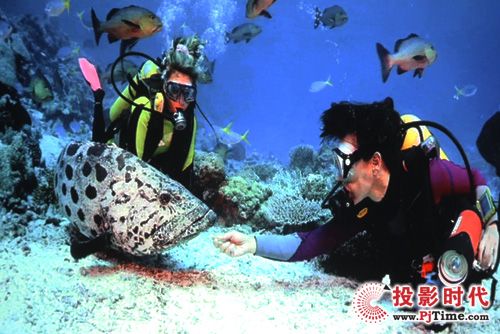

    商教投影机除了用于办公文档投影外，高清图片演示，是现今比较主流的投影演示应用方式，小编选用了颜色比较鲜艳的图片，以进一步检测理光PJWX4130N对图片光影、色彩等方面的表现。

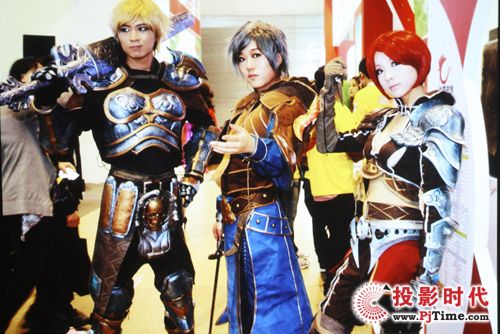

    图片测试时，画面的效果在理光PJWX4130N投影下，人物的肤色表现比较自然，鲜花与蔬菜水果的颜色对比到位，画面清晰，标准模式下的画面亮度观感也很舒适。

专业高清视频投影实拍

    专业高清视频的测试中，理光PJWX4130N投影的画面层次感强，细节丰富，颜色也还原比较到位，画面亮度给人感觉也比较的舒适。（由于受限于拍摄器材和拍摄环境，实际投射效果会比我们拍摄的效果图要好。）



高清影视投影效果

    看完静态图及专业高清视频投影效果后，接下来，看理光PJWX4130N在播放高清影视时，实际投影效果。

《非诚勿扰》片断

《非诚勿扰》片断

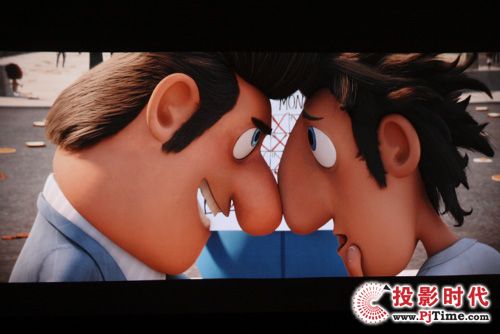

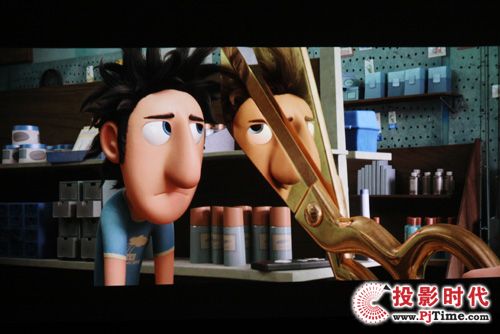

《天降美食》片断

《天降美食》片断

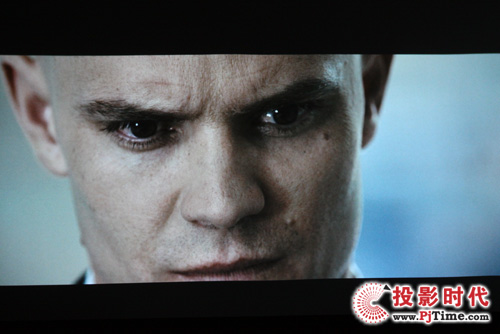

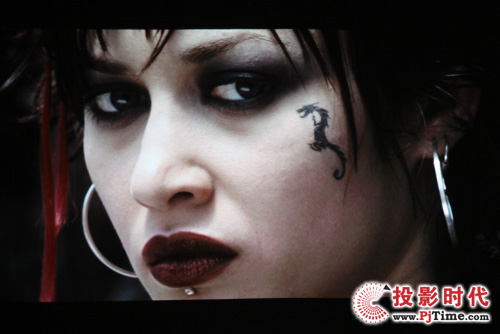

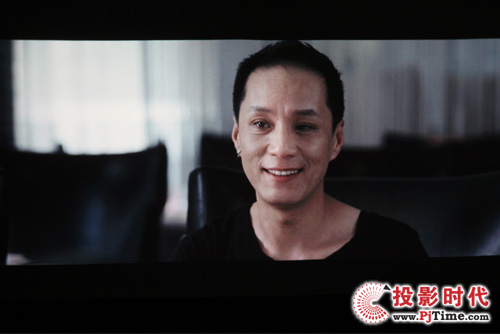

《终极杀手》片断

《终极杀手》片断

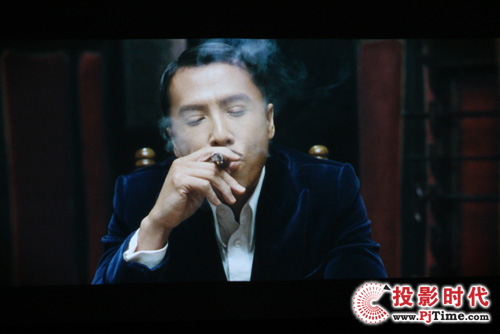

《精武风云》片断

《精武风云》片断

    在影视测试中，小编采用的都是正版的蓝光高清碟。在播放高清影片时，理光PJWX4130N超短焦投影机投影的人物表情神态刻画细腻，也营造了不错的胶片感。另外，在3D方面，由于受限于没有配套的3D眼镜，所以暂未评测。



功能丰富的主菜单

    理光直立式超短焦投影机PJWX4130N依然采用了理光专有的菜单模式，各项功能用户一看就明了，功能也相对入门级产品更加丰富。

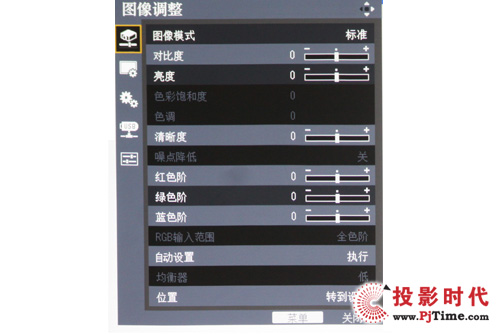

图像调整菜单

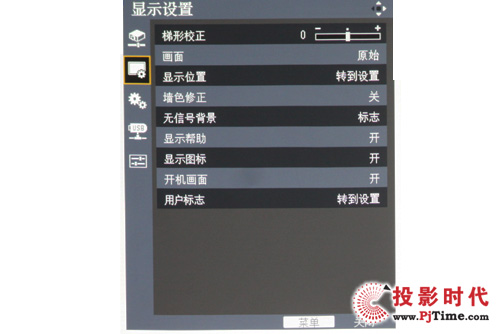

显示设置菜单

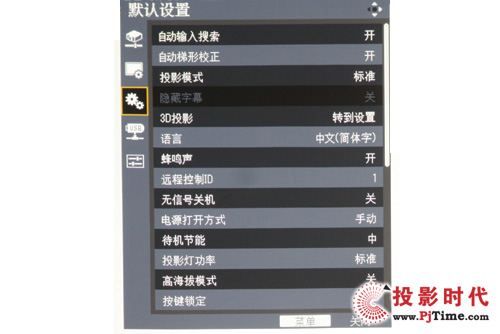

默认设置菜单

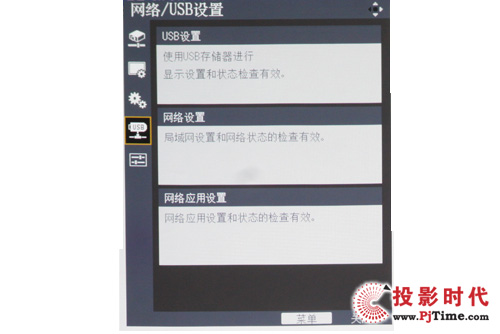

网络/USB设置菜单

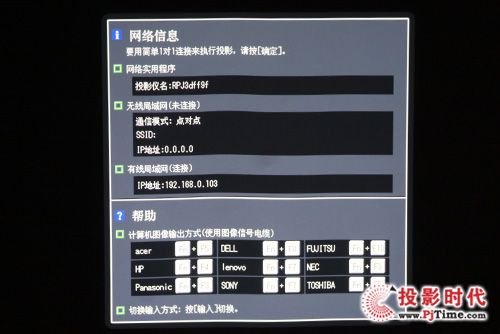

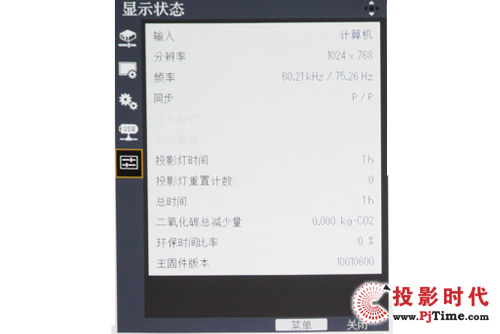

显示状态

    理光PJ WX4130N投影机全单栏中包括图像调整、显示设置、默认设置、网络/USB设置和显示状态，这五项菜单功能基本满足需求。而它们最大的特点就是简单明了，即便是对于投影机很陌生的人，都能轻松上手。

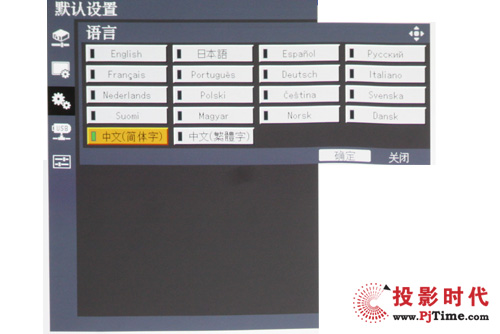

语言菜单

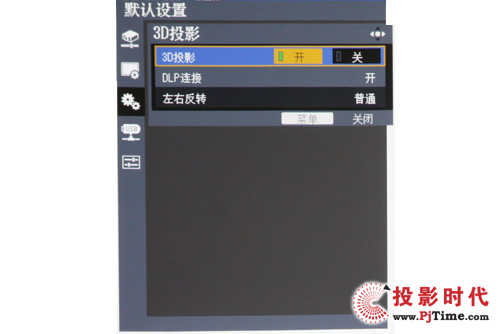

3D功能菜单

    理光PJ WX4130N投影机语言菜单包含了18种语言，适用范围还是比较广。此外，该机还具备了主流的3D功能，其左右反转可分为普通及反转。由于受限于机器无3D眼镜，也无法为大家带来3D体验。

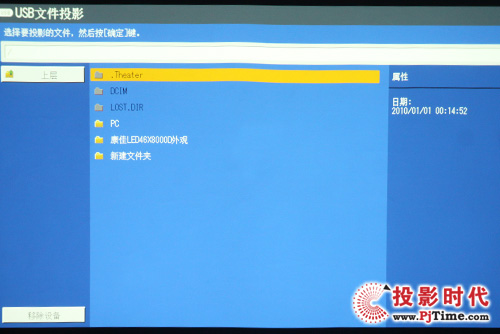

USB界面

USB功能画面展示

    理光PJ WX4130N还支持USB脱机演示功能，通过实际应用，该功能只支持图片游览，并不支持其他文档文件。

功耗及评测总结

    在对理光直立式超短焦投影机PJ WX4130N进行一系列测试后，该到了给出结论。在总结之前，先来看看其功耗测试，对于这个全球首款最轻最短投影机产品来说，在节能方面表现又将如何，接着看。



                    标准模式                               节能模式

    当正常使用时，理光PJ WX4130N投影的画面较明亮，使用功率也比较高，为268W左右，当把节能模式打开时，此时功耗徘徊在206W左右，机器使用功率明显下降，同时画面亮度稍有下降，但不影响演示使用，但灯泡的使用寿命延长为4000小时左右。

理光PJ WX4130N

    评测总结：

    优点：

    1、  体形小巧，便于携带

    2、  不受空间限制

    3、  11.7厘米投射出48英寸图像

    4、  灰阶度能力强

    5、  支持iPad无线连接

    6、  音效佳

    缺点：

    1、自动梯形校正需要改进

    理光推出的直立式超短焦投影机PJ WX4130N，成功地解决了传统短焦头投影机所存在的诸多不足之处，击败了传统的便携式投影机和一般的超短焦投影机。尤其是理光原创的自由曲面凹透镜和像差补正技术。利用该技术，可通过小型轻巧的设备实现超短距投影。此外，再加上高画质、高可靠性、3D投影、iPad无线连接、低成本维护等等诸多优势，为用户提供更加便捷高效的应用体验环境，也将会成为商务和教育行业投影应用的理想搭档。
