丽讯H9080FD 史上首部LED家用投影评测

首款LED家用投影

　　本机是全世界第一部采用三原色LED作为光源的投影机，它拥有极为傲人的显色能力，将显示器材的色彩空间推向一个全新的境界，直接挑战「自然界的色彩再生」 ，市面上绝大多数投影机与「广色域」液晶电视的色彩范围还不及本机的七成！ H9080FD极为丰富的色彩与明暗层次，让画面显现出良好的立体感，物像的光泽与质感极其逼真。

　　BD制订规格纳入xvYCC就是希望能够重现「自然界的色彩」，定义的色域范围是Rec.709（HDTV标准）的158%，谁家的投影机可以做到这种程度的「超广色域」？在此之前，我测试过许多顶尖机种，无论用特殊高压水银灯泡配合特选的滤光片，甚至使用氙气灯为光源，都还不能达到这样的程度，多年来我期待有朝一日投影机能使用三原色LED或雷射光取代灯泡，就是希望投影机的色域能有「革命性的突破」，如今终于得偿所愿，全世界第一部采用RGB LED为光源的投影机来到了布鲁蓝光网。

「传统」单片DLP的优势与弱点

　　本篇主角Vivitek H9080FD是一部单板式Full HD DLP投影机，采用一枚德州仪器生产的0.95寸Full HD解析度DMD作为显像元件，由于显像元件的原生对比度够高（大于2300:1 ），因此不需要太过倚赖缩小光圈取得更高的对比度，相较于光输出强度近似的3LCD投影机，使用此DMD的DLP投影机的画面在视感上会显得较为明朗。除此之外，DLP投影机通常也都能展现出自然的色彩，DMD也没有液晶类显像元件的拖影问题。

　　然而单板式DLP采取R、G、B「分时显示」的方式显像，现阶段绝大多数的机种都是在灯泡发光后，透过色轮（旋转的彩色滤光片），轮替输出红、绿、蓝光给DMD元件显示，如果轮替的速度不够快，动态视力较强的人就会看到「色彩分裂（Color Break Up）」（俗称「彩虹现象」）的状况，随着技术逐渐演进，单板DLP的三原色显示已经愈来愈快，现阶段的高阶机种有些已经做到六倍速，彩虹现象已经愈来愈不明显，只是既有的结构至此已经面临瓶颈，想要让单板DLP RGB轮替显示的速度再加快，必须寻求新的解决方案。

丽讯H9080FD投影机特点

　　红、蓝、绿LED轮替切换发光的速度相当于「20倍速的色轮」！

　　H9080FD最为特殊的地方就在光源：它采用三原色LED轮替发光的方式，让DMD分时显示R、G、B的画面、投射至银幕，利用人眼的视觉暂留将三原色的画面作结合。本机使用的LED发光元件是PhlaLight PT-120，根据原厂所提供的资料，PT120具有以下两项主要特性：

　　1.色域极为宽广：色彩范围是REC.709的177%（比xvYCC的158%还要大）。光凭这一点，我可以想见本机表现「极深、极艳」色彩的能力，现阶段无人能敌！

　　2.寿命超长：一组PT120可使用时数超过二万小时，大约相当于十枚UHP灯泡加起来的寿命，如果一枚灯泡用2000元作估算，本机已经省下了大约18000的灯泡更换费用。传统单板DLP设计是利用色轮作三原色光的切换（输出至显像元件），而H9080FD则以三块PT120各自负责红、蓝、绿色光，以「非常快的速度」轮替发光，所以它不需要色轮。本机采用OSRAM RAPCUR F9030A负责驱动LED，红、蓝、绿轮替发光的速度相当于「20倍速的色轮」，单板DLP发展至此，总算彻底解决了「彩虹现象」的问题。

　　不用可变光圈结构，直接控制LED发光，取得100,000：1动态对比度

　　许多家用投影机利用「Auto Iris」即时侦测影像信号中的亮度信号，对光圈结构作调控，例如在黑暗区块居多的画面显示时缩小光圈（减低光输出），借此得到更深沉的黑、取得更高的「动态对比度」。H9080FD并没有任何的可变光圈结构，然而在它的选单中却有一个「Dynamic Iris」的选项，这到底是怎么回事？

　　「Auto Iris」是利用光圈的缩放（电动的机械结构）调整光输出的强弱，不过这是因为大部分投影机使用的UHP灯泡没有办法快速调整光输出强度，所以才用光圈结构调光。反观H9080FD，RAPCUR本身就可以直接控制光源（LED）的发光强度，所以已经没有必要使用机械式的光圈，而且LED的动作比机械的光圈结构速度更快、调整的范围更大。据研发人员表示，若将本机的「Dynamic Iris」设在Infinity（无限）档位，输入全黑画面时，三枚LED会「全部关掉」（画面变成完全无光），因此要比「动态解析度」的话，H9080FD也可以标示成「无限大」，不过原厂还是选择了比较保守的数据标示：动态对比度100,000:1。

　　采用Gennum VXP GF9450作为数字影像处理的核心

　　尽管LED光源好处多多，但是Vivitek技术总监张克苏博士明确地指出LED的散热是最大的难题，温度改变，LED的发色就会改变，温度太高还会影响LED的使用寿命。虽然LED「电能转成光能的效率」是白热灯泡的三至四倍，但「不能转换成光能的部分」却全部变成热能，因此Vivitek的研发人员花了很大的功夫做好散热，让所有的LED都能维持稳定的工作温度，机器的出风温度远比一般投影机低，当本机处于工作状态下，全机还是相当「冰凉」的，工作噪音仅25分贝，相当不简单！此外，本机的显像与光学引擎部分是全密闭式结构，得以完全避免风路吸入灰尘、导致灰尘污染投影机内部的问题。

　　在影像电路部分，本机采用Gennum VXP GF9450作为数字影像处理的核心，它是当今性能最高的影像处理芯片之一，处理精度达到10 bit（各Channel），主要工作是SD与HD视讯的像素转换与i/p转换（含3:2与2:2侦测与pull-down）。杂讯抑制是GF9450的拿手好戏，它能够消除数字讯源压缩编码过程中音资料率不足造成的飞蚊噪讯与方块噪讯，并且能够比对相邻的画面找出杂讯、并予以消除。此外，这块影像处理芯片还包含细节加强、物像轮廓补偿、PIP（子母画面显示）以及动态对比加强等功能，使得本机拥有细致纯净的画质，还有为数众多的「专家级」调整选项，满足高手玩家们想要精细调整画质的需求。

　　选对银幕，把H9080FD当成「超大尺寸电视机」来用！

　　本机搭载的1.3倍变焦镜头是由日东光学制作，全部采用玻璃镜片，以测试画面作检测，画面的几何失真极低，光域的边缘线相当平直，镜头的变焦与对焦为手动调整，对焦可以轻易地调整到非常精准的程度。这款镜头具备Lens Shift功能，水平移动的幅度为±30%、垂直则达±120%，使本机能够配合各种环境，安装位置更有弹性。在投影距离方面，本机在搭载标准镜头时，打满80寸、100寸、120寸、150寸16:9银幕所需之最短投影距离依序是3276mm、4095mm、4915mm与6143mm，最长投影距离则为4250mm、5313mm、6376mm与7969mm。

　　尽管本机的光输出强度不高，但以800流明作计算，打满120寸画面要符合SMPTE的画面亮度标准值，银幕增益大约是在0.85左右，我们用的两款120寸参考银幕增益都在0.8左右，直接用它们搭配本机使用，其实画面亮度仍在SMPTE的规范之内。然而我考虑到本机开关机速度快，使用LED不用换灯泡、耗电又低，几乎可以说是「用得愈多、赚得愈多」，既然如此，何不拿它取代薄型电视作日常收视？所以我特别调借一支120寸增益1.5的Kikuchi 150PROG Advance宝珠幕，借助玻璃微粒银幕画面「光鲜亮丽」的个性与较高增益值，让H9080FD的画面看起来像是「超大尺寸的薄型电视」，另一方面则利用这款银幕「回返型」的反射特性，使一般居家用户在缺乏非常严密遮光的条件下，仍能维持较高的画面清晰度。

　　相近阶度的分辨能力超强，看不到条带效应

　　进行画质评估前，先用Datacolor ColorFacts Professional作测试与调校的参考。当本机处于原始设定的状态下（Memory Default），Color Gamut（色域）在「Auto」档位，此时测得的色域相当将近Rec.709，主要阶度的色温落在8400K附近，按照原厂说明书的叙述，此时Gamma在「Film」档位的数值是2.2。初步测量完毕后，我先接回BD播放机再做观察，在这样的状态下，本机的色彩显得比较「朴实」，相近阶调的分辨能力相当强，在「淡入／淡出」的片段中几乎完全看不出条带效应。我试着切换不同的Gamma档位，其中让我印象最深的是「CRT档」（Gamma 2.5），在此状态下，本机会从「清淡口味」转为「稍重口味」：阴影加重、中阶以下的色彩变浓，物像的实体感变得更强。虽然到了这个阶段，本机已经表现出高价投影机应有的性能，然而我并不认为H9080FD的实力仅止于此，我没有忘记它是一部采用RGB LED光源的特殊机种，我更期待的是「超广色域」的色彩表现。

　　无人能及的色彩表现范围

　　要让本机展现出「前所未见」的色彩表现范围，首先要把Advanced选单的Color Gamut设在「Native」档位，更动此项设定前后的差别，就像是把本机从一部「高级跑车」变成「F1赛车」：色彩表现范围远比原来大得多，但是有非常多的项目需要调整。我在仪器与BD测试片的辅助下，前面先花了两个小时确认各调整项目对本机造成的影响，再用四个小时进行进行两阶段的仪测校准与目视检验，最后两个小时继续尝试是否有可能让本机的画质与均衡性更好。辛苦的调整最终得到了很大的回报，我先告诉您结果：H9080FD在我至今看过的所有单枪投影机之中，画质绝对是数一属二的！我给本机这么高的评价，主要是因为它让我看到了太多的与众不同。

　　H9080FD「超鲜艳色彩」的表现能力现阶段绝对排行第一，画面上可以明确地看到其他投影机无法表现的「深色」：例如艳阳下的红玫瑰，若您曾经仔细观察过这样的红，您就知道先前我们所看过的任何一部投影机的画面都很难做到同等「鲜丽」的红，而H9080FD却能够完整地表现出这类「自然界的艳丽色彩」，并且在极其浓艳的色彩之中，还能够层次分明地表现出浓淡、明暗与色调差异，例如大树或草原，在大片的绿色之中能够让我看到十分丰富多变的绿色调。

　　本机经过调校之后变得十分敏感，它可以让我明确地感受到拍摄当时的色温状况，在BS节目「京风流」其中的一个片段为例，人物在室内利用窗口进入的自然光拍摄，当时我从人脸、衣裳的发色就能看出户外是阴天（色温较高），投影机的画面可以做出如此细腻、敏锐的色彩反应，以往我也只有在调校状态极佳的Barco 1209s（价格破百万的九寸管三枪投影机）的画面上体验过。

　　描绘物体的材质感，比眼见实物更为深刻

　　每个人对于画面「质感」的认知各有不同，我认为物像锐利、细节多，呈现出接近眼见实物材质的视感，就是质感好。在我常看的蒸气机关车（BS-hi）节目中，老火车铁质部分上着黑漆，有些漆已经脱落，露出生锈的痕迹，也有些地方看起来就是泛着油光，一看就知道刚上了一层黄油保养，还看得出油有多厚呢！这个节目我已经数不清放了多少次，但是以前从未见过这样的质感，这已经不只是写实，甚至已经有点夸张了。我只能说：即使眼见实物，凭人类的肉眼恐怕还不及高画质摄影机锐利，更何况还放大到120寸画面来看，H9080FD让我感受到的细致与材质感，已经超越了眼见实物的程度。

　　写到这里，依照惯例我要举出本机的缺点：其一，在HDMI输入的状态下，本机不能调整色浓度与色相，这会使调整经验不足较难上手。再者，影像没有作倍速显示，虽然DLP不会拖影，但播放1080/24p电影软件，运镜场景横向移动时，「抖动感」和在电影院看到的状况（每秒24格胶卷）一样。如果担心调整问题，请参照本篇中我提供的各项设定数值与银幕选用；至于电影软件动态画面的抖动感，很多玩家反而比较喜欢这样的状况（不太习惯倍速），因为电影画面的更新率就是如此，这也算是「电影院的原汁原味」。

整体描述

　　最佳推荐

　　Vivitek H9080FD是我至今看过画质最佳的单枪投影机之一，老实说，我很想把「之一」两个字消掉，因为它已经将投影机的色彩表现范围扩展到一个全新的领域，直接挑战「自然界的色彩再生能力」。高超的光影与色彩层次、画面深度以及物像光泽感，在现阶段顶级机种中对手屈指可数，我很讶异这部「RGB LED初代机」就能有如此高的完成度与惊人画质，即使它的售价近四十万台币，我依然认为它超过了「物有所值」的程度，无论以绝对画质或C/P值作评估，我都决定给予最佳推荐。

●型式：DLP单枪投影机
●显像元件：0.95寸16:9 DMD×1
●解析度：1920×1080
●光源：PhlatLight PT120 RGB LED
●LED寿命：20,000小时
●动态对比度：100,000:1
●光输出强度：800流明
●投影尺寸：22.5寸～300寸
●信号支援：1080p、1080i、720p、480i/p、NTSC、NTSC4.43、PAL B/G/M/N、SECAM、VGA、SVGA、XGA 、SXGA、UXGA、WSXGA、Mac
●输入同步频率：类比74.5MHz、数字225MHz
●工作噪音：25分贝
●镜头：1.85:1～2.4:1 1.3倍手动变焦镜头
●背板端子：HDMI 1.3×2 、3RCA类比色差×1、3BNC色差×1、VGA×1、S-Video×1、Composite Video×1、RS-232C端子×1、Screen Trigger×2、Wired Remote Mini-Jack×1
●适用电源：AC 100V～240V
●电源需求：175瓦（待机1瓦以下）
●尺寸：52 0×224×548mm（WHD）
●重量：16.6公斤

重要特点

1》全世界第一部采用RGB LED光源的投影机
2》色域范围超越HDTV标准规格77%
3》1920×1080 Full HD解析度
4》采用大尺寸DMD显像元件
5》动态对比度100,000:1
6》搭载1.3倍变焦全玻璃镜头
7》具备水平、垂直Lens Shift功能
8》采用Gennum VXP 10位元数位影像处理晶片
9》拥有两组HDMI 1.3输入端子
10》绿色产品：焊锡与玻璃不含铅、光源不含汞
11》开关机速度快，几乎与薄型电视相同

　　正面特点

　　本机的输入与控制端子隐藏在后盖板内，其中包括两组HDMI、两组类比色差与类比RGB端子。后板上的Vivitek厂徽还可以翻转（上下颠倒），让本机在采取吊挂装设的状态下，厂徽还是「正的」。

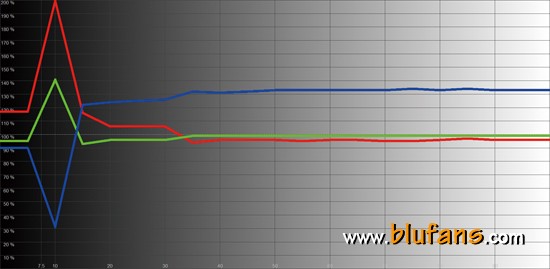

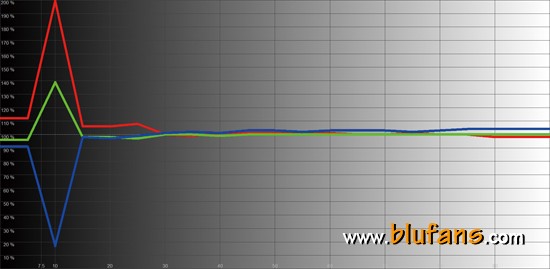

　　RGB Chart调整前，调整后

　　「调整前」本机的色温处于「Standard」档位，此时本机在30 IRE以上色温变动范围在8271～8532K。 「调整后」则是在Color Gamut设在「Native」的状态，利用RGB Adjust作调整，没有更动RGB Offset数值，仅有将Red Gain上修至102、Blue Gain降到80，「调整后」30 ～100 IRE的色温变动区间在6456～6802K。

　　CHECK调整前，调整后

　　本机调整前调整前的色域和一般投影机近似，但是只要在「Color Gamut：Native」状态下好好调整，就能看出本机与多数投影机的差距有多大！ 「调整后」人物左胸和服上的金色绣花，绝大多数显示器材都无法像这样让金线的光泽和黄金色正确地显现，从人物的肤色、唇色与发色，都能看出本机傲人的色彩表现力。

　　CIE Chart调整前，调整后

　　「调整前」的状态是在Memory Default的状态下测得，各阶度W点为位置在D65的下方，色温在8400K左右，视感上会觉得白色比较白。对照白色三角形（本机此时的色域）与黑色三角形（REC.709）范围，两者相当接近，这表示预设状态接近HDTV色彩的定义范围。

　　我想要让本机充分展现「超广色域」的本领，于是将Color Gamut设在「Native」档位，请您参照「调整后」，这实在是相当惊人的色域，我还是第一次在自家的测试仪器上测得如此大的色彩空间！我察觉到G座标位置比较偏左，尝试在HSG调整将G往右移动，但这么做会使绿色范围缩小，因此我仅作小幅度修正，以保留更大的色彩空间。随即修正本机的色温至6500K附近，调校后主要阶度的位置W点座标位置在x=0.3080～0.3138、y=0.3250～0.3274，几乎就是紧靠在D65（x=0.313、y=0.329 ）的下方。色温校正完毕后，我再次进入HSG修正C、M、Y，让座标落在D65与标准点的连线或延伸线上。

进阶调节1

　　画质检测

　　以上图片都是调整后实际拍摄的结果，完全没有修图，在蒸汽火车的画面中，老旧金属的材质感、皮帽的光泽都是显示器材难以表现的地方，蓝色衣服的绉褶与立体感，显示出本机非常优良的光影层次。老实说，要驾驭这部投影机并不容易，然而当它发挥出真正的实力，现阶段就很难再找到对手了。

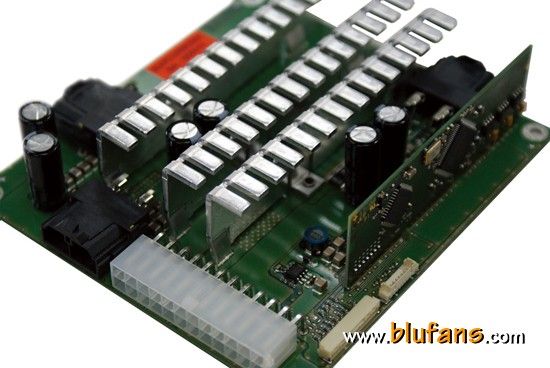

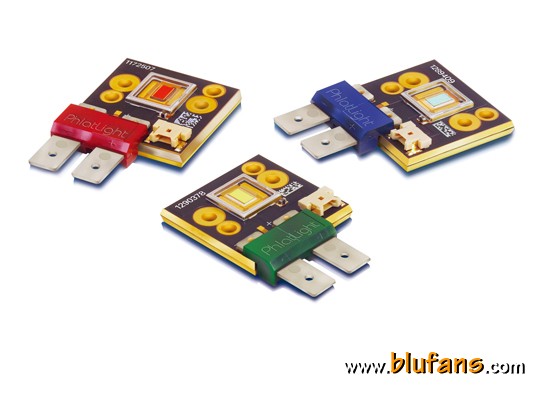

　　本机使用的光源是一组PhlaLight PT-120 LED，包含红、蓝、绿三枚，这款LED对应的微显示元件是0.95寸，因为本机率先使用，让DMD（DLP）拔得头筹，日后若有同尺寸LCoS或3LCD想要用也行。 H9080FD采用OSRAM RAPCUR控制驱动LED，红、蓝、绿轮替发光的速度相当于「20倍速的色轮」，彻底解决了单板DLP「彩虹现象」的问题。 RAPCUR还包含LED发光强度控制，在「Dynamic Iris」开启时，本机的动态对比度高达100000：1。

　　让Vivitek H9080FD发挥超强显色能力的调整法

　　显示器材的等级愈高，调整项目也愈多，调整难度远比一般器材来得高，本机就是如此。不过我只想让用家得到好的结果，不希望用家陷入调整迷宫之中，在此我将自己八小时调整后的结果公布，如果用家和我搭配的银幕（120寸Kikuchi 150PROG Advance宝珠幕）不一样，请自行斟酌再做修正。

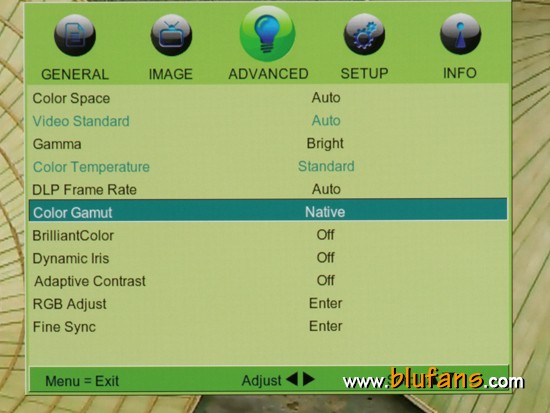

1.（图）想要让本机的色域充分展开，请进入Advance选单，将Color Gamut设在Native档位。

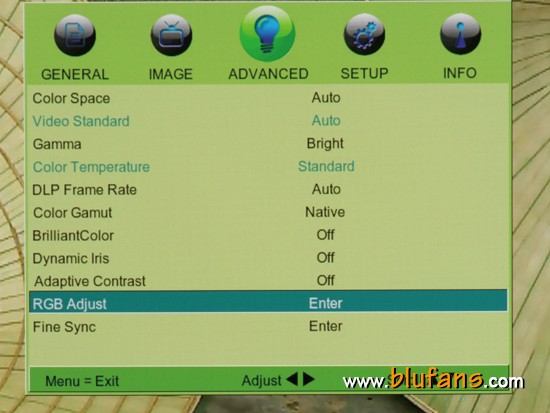

2.（图）此时Color Temperature选项会变成不能使用，这时要修正色温，请进入RGB Adjust选项。

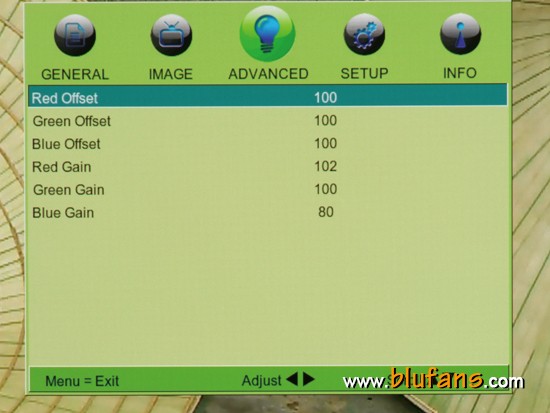

3.（图）我只有更动Red Gain与Blue Gain的数值，照此设定之后，色温已经正确地落在6500K附近了。

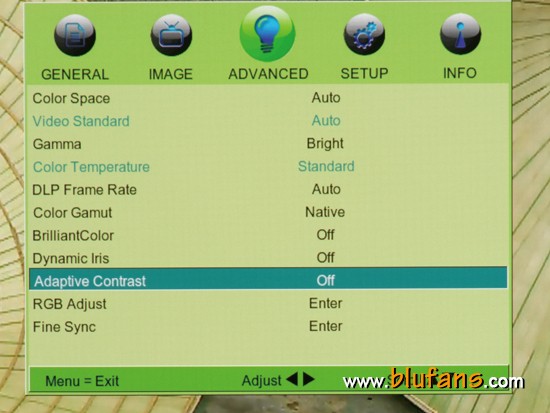

4.（图）初步设定后我接回讯源观察，觉得色彩有些过浓，但此时又不能调整色浓度，于是我想到「用更多光把色彩冲淡些」，于是将Gamma设在Bright档位，这样色彩的浓度就刚好。至于BrilliantColor、Dynamic Iris与Adaptive Contrast功能我全部都设在Off，因为我觉得这样的画面比较自然。上述选项中Adaptive Contrast可以增强画面的力度（阴影加重、中阶以下色彩变深），但我觉得自动调整的强度太高，所以还是决定不开，不过原厂工程师在与我讨论过后表示，本机上市会使用新的韧体版本，在这方面会有改善，让此选项更具实用性。

进阶调节2

5. （图）调整的重头戏在HSG，此选项只会在Color Gamut设在Native档位的状态下开启。

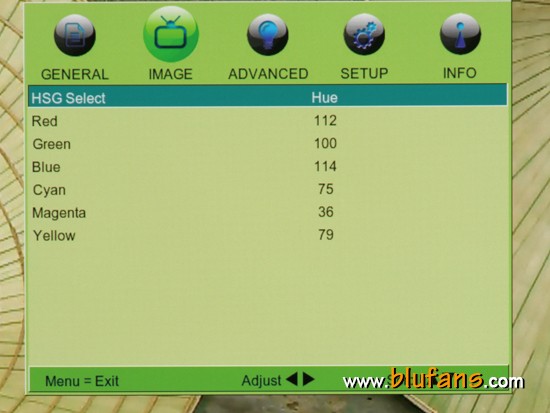

6. （图）HSG调整就是作色彩管理，包含R、G、B、C、M、Y六色的色相（Hue）、饱和度（Saturation）与增益（Gain）的调整。本画面是Hue的调整状态。

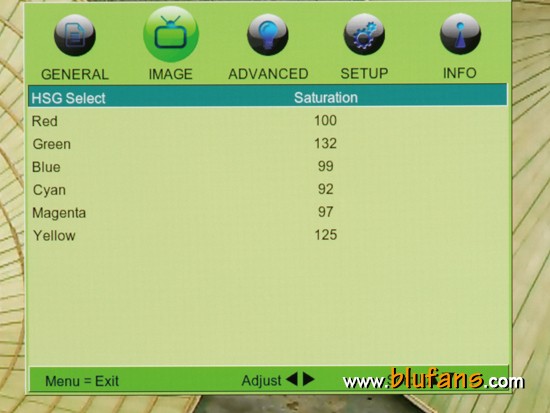

7. （图）我在HSG Saturation的设定数值如本图所示。

8. （图）HSG Gain的调整数值如图所示。

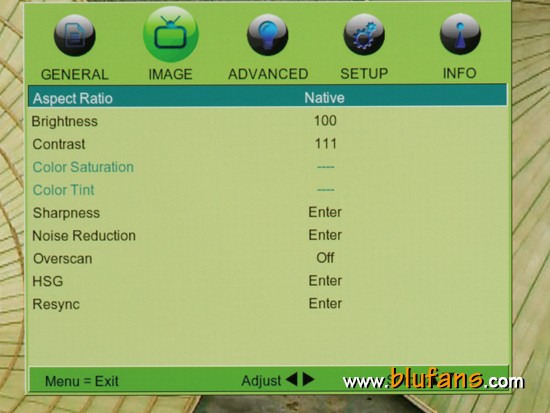

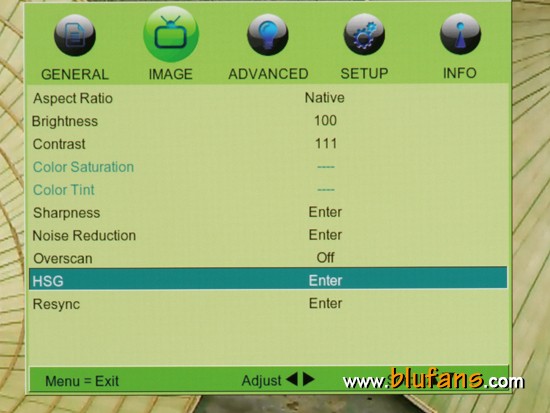

9. （图）若播放1080级HD讯源，我建议Aspect Ratio设在Native，这样本机的显示元件与讯源画素呈1:1对应的最佳状态，可避免像素转换造成的解析度损失。另外我把Contrast拉高到111增加画面亮度。

10.（图）进入Image选单的Sharpness之后，将Sharpness从Simple改为Advanced，即可随心所欲地调整物像轮廓的锐利感与细节的清晰度。调整过后，可让本机呈现出精致而自然的画质。

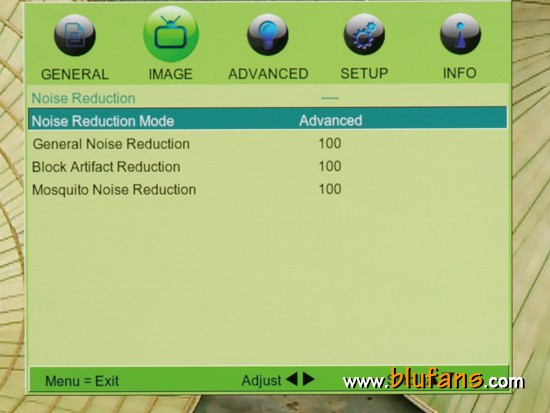

11.（图）在Noise Reduction选单作进阶设定，可分别调整模拟与数字抑噪的强度，用HD HQV测试片检验，就能看出本机不仅能将杂讯「杀得很干净」、将骚动感彻底消除，并且几乎无损细节。

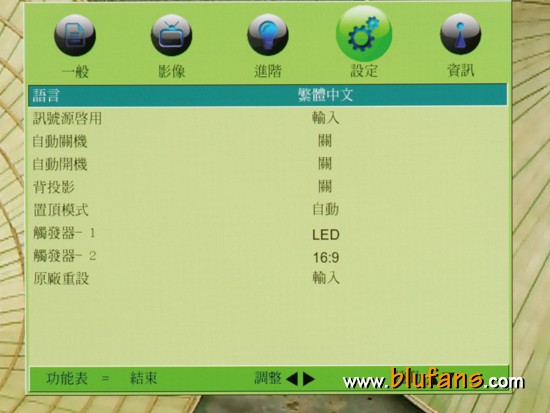

12.（图）如果用家还是习惯看中文，请在设定选单改为繁体中文显示。
