信号交替使用轻松实现－矩阵切换器精品推荐

CREATOR大型DVI矩阵切换器DVI12864

　　矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备,如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上.、

　　矩阵切换器，按信号源可以分为：VGA、 AV、 DVI、RGB、HDMI等多种类型的矩阵切换器。矩阵的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出。因此，矩阵切换器是一类切换多路信号的输出的设备，目前主要应用是大屏幕拼接，视频会议工程，AV工程、监控等等需要用到多路音视频信号交替使用的工程中。

　　矩阵切换器产品推荐：

CREATOR大型DVI矩阵切换器—DVI12864

    随着高清技术的发展，数字视频接口DVI的应用已经进入普及阶段，对大型的DVI切换矩阵的需求也越来越迫切,为此，CREATOR公司推出一款大型DVI矩阵切换器—DVI12864。

    DVI12864矩阵切换器继续沿用了CREATOR公司矩阵系统经典的灰黑色，带给人一种沉稳、大气的形象；机箱采用32U的超大机身，显示出它的宏伟与气派；高技术的表面喷漆效果，更添几分高贵质感；面板上CREATOR的LOGO、绿色液晶显示屏、30个黑色的按键以及20个标准机柜安装孔，制造出一种简洁感。后面板上的192个100%全数字化的DVI-D母接口整齐排列，丝毫不会给人复杂感；四个金黄色铜制底座稳稳托住机身，明亮的颜色带给人时尚感。

    内在表现上，DVI12864是一款全数字高带宽DVI矩阵，支持按键快速切换操作，带有128路音/视频输入端口和64路音/视频输出端口，拥有超大容量的输入和输出能力，并可通过任意输出口把后级设备的EDID参数复制到任意输入口，也可以把任意输入口设置为默认的EDID参数。独特之处，DVI12864矩阵采用分箱设计，DVI视频部分一个箱，Audio部分一个箱，并优化机箱热交换系统，从而能够迅速将内部器件在工作时所产生的热量排出，进一步改善设备工作环境温度上升的压力，为设备的长时间连续工作提供更多的保证。

    在多媒体应用系统中，往往需要一个数字显示终端能在多个DVI信号源之间切换显示画面，在DVI 1.0标准下, DVI12864矩阵接口带宽1.65Gpbs，视频带宽165M_pixel，可完美支持分辨率高达1600x1200@60，使得画面信号能够高保真输出。同时支持输入端精确的自适应补偿，将最大的输入距离延长至36米。

    作为大型矩阵，DVI12864的内部线材布局十分精密，已接近世界领先水平。率先采用高密8层电路板设计，各种电气性能超凡，更采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果。

    并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

金达莱高清监控矩阵切换器

　　济南金达莱电子技术有限公司，通过对客户反馈信息的分析，针对客户的需求，对公司的产品进行了技术改进，推出了高清监控矩阵切换器系列产品。与于市场内其他监控矩阵产品相比，金达莱公司高清监控矩阵切换器有高清晰度、高带宽等特点。

　　该系列产品可以使用键盘、红外遥控、RS232串口控制矩阵切换器控制信号通道的切换。并该产品还可以通过串口外接监控键盘，对云台、摄像机、解码器等进行控制。

　　通过技术改进，金达莱高清监控矩阵切换器系列产品可以完成控制云台、摄像头调焦、屏幕切换、定时编组轮显等实用功能。通过RS232接口，该产品可与中控或者计算机相连接，进行信号通道切换的控制，方便客户自己通过编程定制信号通道的切换。

　　该系列监控矩阵切换器的显示信号带宽达到了150MHz，可以通过高清晰图像信号。在高带宽的支持下，图像的清晰度也达到了一个较高的水平，可以完全满足各种监控工程对于显示信号带宽以及清晰度的要求。

大连科迪Kd2800RGB宽带矩阵

大连科迪Kd2800 RGB 宽带矩阵

　　大连科迪Kd2800 RGB 宽带矩阵是专门为计算机显示信号及高分辨率图像信号的切换而设计的，带宽400MHz，规模可达128x128，3U以上矩阵均支持双电源和双控制系统。矩阵采用先进的模块化设计、插板式结构，将RGBHV 各分量信号独立传输，RGBHV 信号和音频信号可以混插在同一矩阵系统，统一控制，信号之间相互独立无干扰，所有电路板均支持热插拔，极大的方便了系统维护。

    热备份双电源的系统设计全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份，保证系统运行的连续性，极大地提高了系统的可靠性。该产品自推出以来，以其先进的设计结构和优异的系统性能得到众多用户的青睐，现已广泛应用于大屏幕投影、多媒体会议室等各种场合。

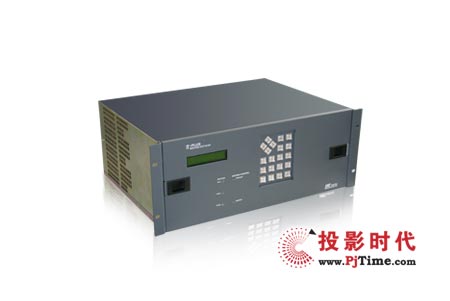

最新外观设计的大型矩阵

    矩阵格式：

★      RGBHV矩阵
★      RGBHV及立体声音频矩阵
★      RGBHV、复合视频及立体声音频矩阵
★ 规模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24
                32×4～32×  32、48×4～48×48、64×4～64×64、96×8～128×128

★ 视频带宽：400MHz （-3dB），满载
★ 视频格式：RGBHV 、RGBS、 RGsB、RsGsBs 、YUV、Video
★ 音频格式：单声道、立体声（平衡、非平衡通用）
★ 场逆程切换、支持视频、音频单独或同时切换
★ 掉电记忆功能，保证数据永不丢失

☆ 模块化设计、前插板式结构、支持热插拔（适合3U 以上机箱）
☆ 热备份双电源、双控制系统（适合3U 以上机箱）
☆ 掉电记忆功能，保证数据永不丢失
☆ 具有多个RS-232 控制端口，可选配遥控面板或接中控设备
☆ RS-422、RS-485、TCP/IP 网络控制接口（可选）
☆ RGBHV采用5BNC接口，视频采用BNC接口，音频采用三端压线接口

大连捷成X-PLUS多格式矩阵

大连捷X-PLUS 多格式矩阵

　　大连捷成X-PLUS 多格式矩阵，是凝结了大连捷成公司十余年设计制造经验，全新打造的一款混插、多层、多格式、全规模的专业切换矩阵。此矩阵在一个机箱内可完成多种格式信号的切换调度，切换规模为4×4 ～ 128×128，机箱规格分为1RU、2RU、4RU 和8RU 高度，支持的信号格式为：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵盖了广电行业中所有格式的视音频信号。

    X-PLUS 矩阵的切换系统分切换模块和切换核两种，四种机箱规格，其中1RU 机箱只能配置切换模块，其它2RU 机箱以上包括（2RU 机箱）既能配置切换模块又能配置切换核，可根据用户需求灵活配置。切换核技术的应用，使X-PLUS 系列矩阵真正实现了小体积、大规模切换的领先技术，结构灵活，能够满足客户的各种配置需求。

    X-PLUS 系列矩阵是世界上唯一一款可同时兼容大、中、小规模，并可灵活配置多种信号格式的全规模、多格式矩阵。 产品特点：

• 规模：4×4 ～ 128×128
• 机箱规格：1RU、2RU、4RU、8RU
• 支持的信号格式：VIDEO、AUDIO、SD、ASI、HD、DS3、AES/EBU、VGA、YUV、DVI、HDMI、RS232、RS422 等
• 引用的接口有：BNC、RJ45、DB25、DVI、HDMI、DB37
• 支持两种模式的切换：矩阵电子切换和点对点By-pass
• 引用切换核技术，实现了小体积、大规模切换
• 具有旁通(BY-PASS) 功能：在矩阵正常工作的情况下，可将某些通道设置为电子切换或旁通(BY-PASS) 信号直通状态。
• 冗余式电源、冗余式控制模块
• NODE-BUS 端口，实现多机箱级联，组成多层切换矩阵
• 控制方式采用C-BUS、CAN-BUS、RS-232/422、LAN
• C-BUS 和CAN-BUS 端口可与本公司生产的相应的遥控面板连接，实现对矩阵的远程控制，可达数百米
• RS232/422 端口可与上位机连接，配合矩阵控制软件，通过上位机对矩阵进行控制
• LAN 端口支持TCP/IP 协议，与局域网连接，实现实现上位机通过网络对矩阵进行监控
• 双REF 外同步参考，支持多制式场消隐切换
• 内置散热风扇，强制风冷散热
• 前面板自带LCD 液晶显示和本机控制面板，对矩阵进行控制
• 前门边缘与机箱边缘上采用铍青铜设计，可有效的屏蔽外部电磁波的干扰
• 广播级标准，各项指标均优于国标甲级

东平MTRGB系列矩阵切换器

 东平高分辨率MTRGB系列矩阵切换器

   北京东平联祥科技公司推出的MTRGB系列矩阵切换器是专门为高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备。

    MTRGB系列矩阵切换器的特点具有RGB带宽高，接口损失小，便于和75-3以上同轴电缆连接，适于长距离传输环境。其输入、输出端均为5BNC（RGBHV）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    产品特性：

    ★ 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
    ★ 超宽带技术设计，350M（－3dB）的满载RGB视频带宽
    ★ 采用数字同步识别处理（DSIP）技术
    ★ 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
    ★ 采用多种切换控制方式：面板控制切换、RS232控制切换、红外遥控切换（选配）键盘控制切换（选配）
    ★ 可机架安装的标准机箱
    ★ 多组全局预置，掉电自动保存

    技术性能及指标：

博睿联创 VIDEO矩阵切换器



　　博睿联创VIDEO系列矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

　　·兼容复合视频、S－视频、分量视频、HDTV、RGsB
　　·宽带技术设计，100M（－3dB）的满载视频带宽
　　·采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
　　·采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
　　·可机架安装的标准机箱
　　·多组全局预置，掉电自动保存

　　同系列产品型号：
　　V-4*4 V-8*4 V-8*8 V-16*8 V-16*16 V-32*32 V-64*64 V-128*128

兆科全功能接口矩阵MT-4832MFI

　　兆科全功能计算机信号接口矩阵MT-4832MFI从推出到今，已以成功运用于多个大型指挥控制系统，并取得了圆满的成功。该矩阵的推出和成功应用是矩阵结构体系的一个创新，为工程应用提供了一个十分灵活高效的解决方案。

    传统的计算机信号矩阵是按照接口类型分类的。计算机信号矩阵通常有5BNC接口矩阵、VGA接口矩阵、网线接口矩阵，近年来又出现了DVI矩阵。工程商在进行工程设计时，只能在这四种矩阵中选择一种。而工程应用是复杂多变的，尤其是大型显示系统，传输方式要求多样化，各种接口都可能出现，这就给工程设计增加了难度。设计者只能根据工程主要需求，选择一种接口形式的矩阵，对于不同接口都信号，不得不采取接口转换设备，诸如VGA-5BNBC转换器，VGA-CAT5转换器，VGA-DVI转换器等等。这些设备的接入一方面增加了成本，另一方面造成系统连接关系复杂，发生故障的几率增加，系统的可靠性降低。

    能否有一种矩阵，可以解决与各种信号接口完全兼容的问题，兆科全功能接口矩阵彻底解决了这一问题。所谓全功能接口矩阵，是指矩阵的每一输入和输出接口形式可根据需要任意选择。矩阵的接口是一个可插拔的模块，模块种类齐全，有VGA模块、5BNC模块、CAT5(网线)模块、DVI模块。设计者可根据需要任意选择不同模块，组成自己所需要的矩阵。由此组合而成的矩阵就是一个具有多种接口的全功能矩阵。

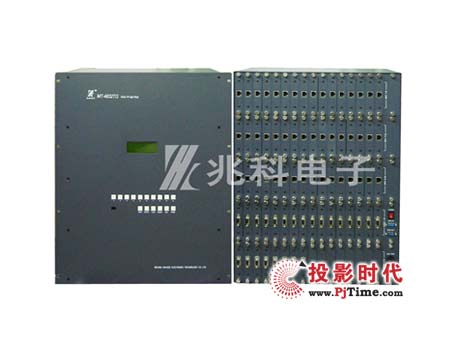

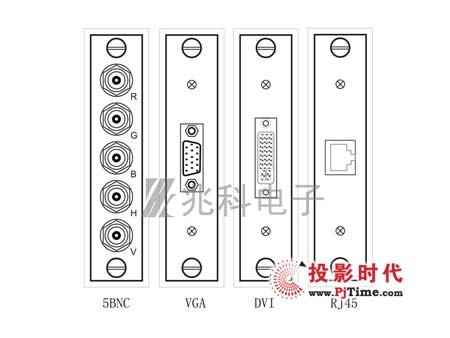

    兆科全功能接口矩阵MT-4832MFI有48路输入，32路输出，机箱高度13U，见图1。矩阵接口板有输入和输出两类，输入板和输出板均有VGA接口板、5BNC接口板、CAT5(网线)接口板、DVI接口板，见图2。下一步计划开发出光纤接口板，进一步丰富完善接口类型。矩阵接口采取模块化设计，可热插拔，接口板可根据需求任意选择配置，由此组合起来的矩阵是一个具有多种接口的全功能矩阵，以全功能矩阵为信号交换中心，可构成一个兼有VGA电缆、超五类网线、5BNC电缆、DVI电缆、光缆等多种传输线路的计算机RGB信号传输交换系统。

图一

图二

EXTRON SMX系统多重矩阵

     EXTRON SMX 系统多重矩阵系列的多层矩阵切换器将多个独立的模拟和数字矩阵切换器整合于一个真正模块化、可现场配置的机箱内,它支持多达 10 个独立的 矩阵切换器，全部都处于一个控制点之下。SMX 结合了 Extron 广受欢迎的 CrossPoint、MAV Plus、HDXP Plus 和 MVX 系列矩阵切换器的可 靠性和高性能，还具有模块 化矩阵切换器设计的高效 率。SMX 系统是医学成像系 统、会议和培训设施以及其 它类似中型应用的理想选 择。这些应用通常需要切换不 同的信号类型、占用空间小， 同时还能针对不断出现的输入/输出或信号格式的变化提供经济有效的升级路径。

    SMX 系统多重矩阵的核心是一个可现场重新配置 的机箱，非常适合于在最短的时间内，花费最少 的人力成本来安装新的或替换已有的矩阵切换器 板。独特的支持热插拔的卡笼设计能将每块矩阵 板快速地对齐在其自身的水平面上。安装矩阵板时无需拆卸切换器，也不需要新固件，甚至不必从机架上拆除先前已安装的 SMX 切换器

    三种机箱尺寸分别为 3U、4U 和 5U 大小，提供有六个、八个或十个插槽。只需简单地选择最适合于具体应用的模拟、宽带、数字以及立体声音频矩阵板并加以组合，然后按任意顺序安装。当视音频信号路由随时间而需要改变时，只需选择适合的新矩阵板，即能使 SMX 来满足新的要求。

    EXTRON SMX多重矩阵主要特征有以下五个方面：

　　1、真正模块并可实现现场机箱设计，适应不断变化的信号切换需要和技术发展，从而保护系统投资；
　　2、热插拔式矩阵板，在系统升级过程中仍可确保主切换系统的正常工作；
　　3、简洁的四步安装法，节省时间和费用；
　　4、单点控制，可用于多达16个独立的切换器，简化了操作和控制系统的设计；
　　5、SMX多重矩阵切换器板可支持绝大多数通用的视音频信号类型，有4×4、8×4、8×8、16×16四种输入输出尺寸可供选择
