科达城市道路视频监控系统解决方案

1.1前述

    智能交通系统（ITS）的建设是我国交通领域今后的重点建设内容，北京、上海等城市已经着手进行总体规划。作为城市ITS的分步实施，城市交通监控（交通监视和交通控制）和交通信息管理是迈向城市ITS的第一步。现代城市道路监控系统的核心有五个部分组成：交通控制、交通监视、交通信息管理、交通接处警和综合信息传输。同时辅助于其他外围设备和系统，如闯红灯检测、卡口智能识别、GPS车辆定位等。本解决方案主要是展示通过科达KDM系列视频监控设备及外围相关设备的整合，提供一个功能强大的ITS。

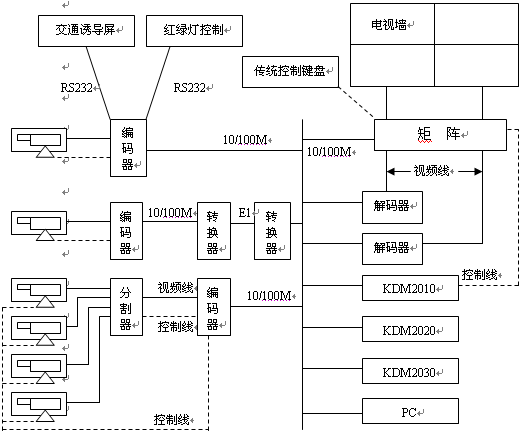

1.2组网示意图

1.3 组网说明

    由于道路监控点分布在城区的各个重要路口及重要地点，各个点之间的距离都比较远，无法采用传统的模拟系统来实现视频监控及其它相关的功能。建议从监控中心到各个监控点之间的线路架设以太网线路或E1线路。

    每个监控点配置一台KDM2400编码器，它作为整个监控点的主设备，负责接收摄像机的模拟信号，进行模数转换、编码器压缩、传输。同时提供云台、镜头等设备的控制接口（RS232/RS422/RS485），接收中心的指令控制云台、镜头这些设备的动作。另外，通过RS232等串行口，可以接入交通诱导屏、红绿灯控制器等设备。每台KDM2400可对1到2路视频信号进行编码，如果监控点摄像头数量超过2个，可以采用轮询方式或者外置视频分割器。

    KDM2400可通过以太网或者E1线路接入到监控中心。监控中心配置KDM2010中心控制服务器、KDM2020数字录像服务器、KDM2030网管服务器、KDM2500硬件解码器、矩阵、电视墙等设备。

     KDM2010作为整个监控系统的控制中心，具有用户管理、设备管理等管理功能。通过内置的码流转发模块，可接收远端点的码流并进行转发。转发有两种方式：

    1、自身转发——通过自身的处理能力完成码流的接入、输出（码流进入KDM2010，并从KDM2010出来），把KDM2400传输过来的码流转发到KDM2500；

    2、控制转发——通过组播技术，控制码流转接（码流不进入KDM2010），使KDM2400编码后的码流直接传输到KDM2500解码器。

    KDM2500是一台硬件的解码器，可以实现1到2路视频流的解码。远端的各个视频信号经过KDM2010控制转发到KDM2500后，由KDM2500负责解成模拟视频信号发送到视频矩阵，最终输出到电视墙。

    KDM2020负责接收码流并进行录像，同时接收点播指令，实现录像点播功能。KDM2030则提供整个监控系统的告警、日志等功能。

    KDM监控系统还提供WEB方式的监控，KDM2010、KDM2020、KDM2400都内嵌了WEB服务器，普通的PC可以直接利用IE登陆到这些设备上，经过认证后就可浏览实时监控图像、录像文件，并可控制摄像机等外围设备。

    利用这个系统，监控中心可以在电视墙或普通PC上实时观看各个远端监控点的图像，并实现远程录像、远程控制等功能。通过与其它外围设备和相关软件的配合，就可实现整个交通系统的智能化控制。
