翔浩数字视频监控录像系统智能小区应用举例

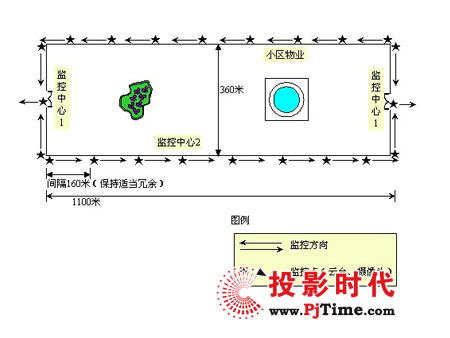

    本小区周边为1100*360米的矩形围墙，东西各有大门一个。围墙及大门全部应用视频监控。使用高倍镜头可监控前方180米区域，这样需要部署二十二个监控现场：两侧围墙共十六个监控现场，对应一台十六路高复用监控主机；围墙四角（小区的东北角、西北角、东南角、西南角，东西方向监控），应用四路视频服务器；南北正门对应两台单路服务器。物业中心同各监控中心以粗缆及超五类线组建局域网。如图：

    在小区正门（东大门）门卫处安置视频服务器（小区监控中心1），主要负责对正门的人员、车辆进出进行监控和录像。（西门同样处理）

    小区南北两侧围墙每160米设立一个监视点，对围墙上的活动进行监控，监视点摄像机通过模拟信号线（其中部分线路需连接视频放大分配器及无线设备）同监控中心（小区监控中心2）连接。考虑到围墙监视点，特别是不开门的两侧，产生的有效数据（指有活动时产生的视频数据）不会很多，主要应用计划布防功能，越墙而入等事件触发视频移动检测功能，监控中心2的监视人员可以及时进行处理，或在事故后进行取证。

    小区四角安置监视点，用二十倍镜头监控前方180米区域。由于基本类似侧面围墙，也由监控中心2进行管理。

    在以上两类监控中心进行存盘，由物业中心进行统一备份。物业管理部门可通过网络传输的图像，对监控现场进行监控。

    当需要取证时，可以通过物业中心的备份数据，使用专用回放软件，从上月某日或更早之前的视频数据中取证。

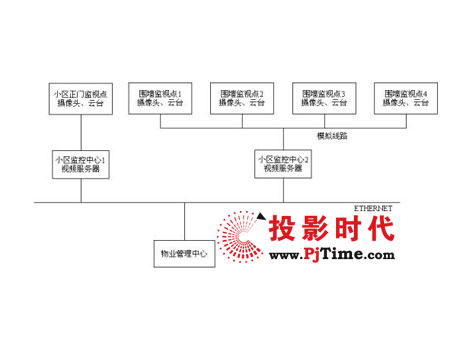

    图为该小区组建的数字监控录像系统网络结构图：
