安顿双绞线传输器 传输效果对比图

    在实际工程中，选用何种传输方式需要结合工程的具体情况和工程预算来综合考虑。对于传输距离超过2Km的监控网络，应该考虑选用光纤和光端机。如果传输距离达到数公里或者几十公里，就只有使用光纤了。另外，在一些干扰很强的场合，比如受到工业干扰和强电磁干扰的地方，为了保证图象质量，也建议使用光纤传输。同轴电缆和双绞线的选用，则需要更多地分析和比较。

    由于双绞线传输是一种新出现的技术，而同轴电缆的使用已经有很长的历史，所以更需要充分发掘双绞线传输的特点和优势，为工程设计和施工提供方便、节省造价。传输距离在200米至1.2公里左右时，双绞线无疑能发挥极好的性能和价格优势，对于二百米以内的监控网络，如果规模很小，使用同轴电缆是非常合理的，造价也不高。但是，实际工程也会有它的特殊性，即使距离很近，如果网络规模很大，比如有五六十到上百个的监控点，这时使用同轴电缆布线就会困难，而双绞线则可以使这一难题迎刃而解。再者，如果环境干扰较大，如果使用双绞线则可以有效抗干扰，保证图象传输质量。另外，双绞线的布线方便性和灵活性使得楼宇大厦等一些短距离、密集型的监控网络也逐渐开始用它来代替同轴电缆，并且很好地融合到了综合布线工程中去。

　　以安顿双绞线传输器为例，传输距离在200米至1.2公里左右时，双绞线能发挥极好的性能和价格优势，如下图：安顿双绞线传输器在同一通道下不同距离的传输效果对比图。

原始信号截图

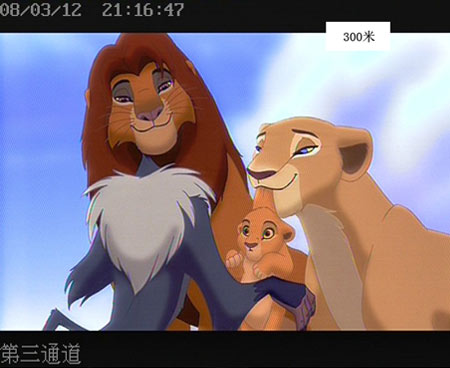

传输300米截图

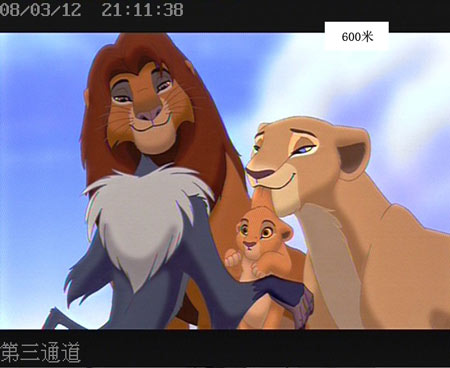

传输600米截图

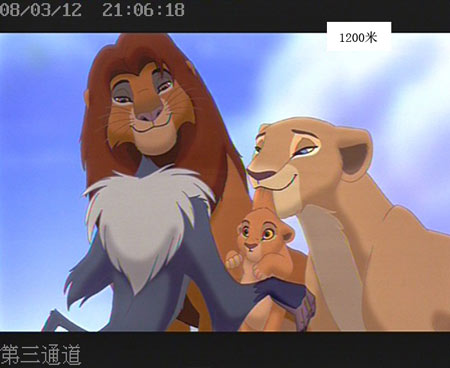

传输1200米截图

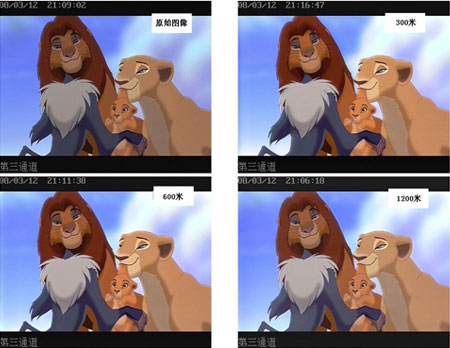

传输截图对比（点击看大图）

注：信号源为：PHILIPS-DVD影碟机播放的DVD视频信号
    双绞线传输器为：安顿（T-T0100N）有源发射器＋安顿（R-T0100N）有源接受器
    传输线缆为：台湾岳丰超五类网线
    截图设备为：天地伟业硬盘录像机
    （以上效果为实验室测试结果，实际工程中因设备的变化可能会有不同，谨供参考。）
