大连捷成 astervoid小型多格式切换矩阵

产品概述

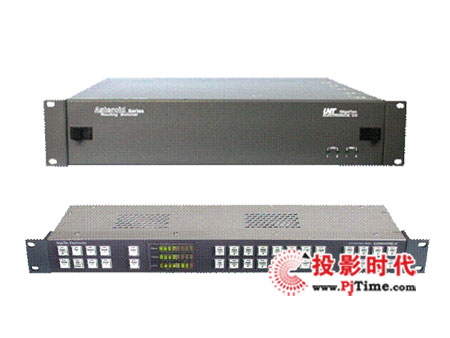

    Asteroid （小行星）系列切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵。在2RU机箱最大可以完成32X32规模的切换。各种切换模块可根据需要进行自由组合，满足各种应用环境以及各种信号格式的需求。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通讯控制方式，支持多个计算机、多个遥控面板和多个矩阵控制。可以处理VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等几乎所有格式的图象和声音信号。

功能详细描述

    Asteroid （小行星）系列切换矩阵 可实现：分离切换、分组切换、定时切换

    其扩展性强，多个机箱可通过NODE-BUS总线进行扩展，实现多层切换。
    结构紧凑，19英寸，2RU机箱；
    规模：16×16～32×32；
    可分别或同时切换VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信号；
    宽码率范围：10Mb/s～1.5Gb/s；
    扩展性强，多个机箱可通过NODE-BUS 总线进行扩展；
    各模块均为前向插入，支持热插拔，可以方便地进行维护；
    内置侧风冷系统，系统的热量可以自然、迅速被排除到机箱外部；
    冗余热备份式电源与控制系统；
    控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通讯控制方式，支持多个计算机、多个遥控面板和多个矩阵控制；
    设有REF外参考同步输入端口，可实现在REF参考同步的场消隐期切换测输入通道上的信号有无。

产品参数

    模拟视频部分

• 输入：
      连接形式：BNC非平衡
      阻抗    ：75Ω
      反射损耗：>40dB@4.43MHz
      幅度    ：1Vp-p
      耦合方式：AC耦合/DC恢复
• 输出：
      连接形式：BNC非平衡
      数量    ：2路
      阻抗    ：75Ω
      反射损耗：>40dB@4.43MHz
      幅度    ：1Vp-p
      耦合方式：DC
• 特性：
      增益    ：0dB 增益稳定度：<±0.1dB
      频率响应：<-0.3dB±1dB至30MHz
      行/场倾斜：<0.25%
      K系数   ：<0.25%
      2T脉冲  ：<0.25%
      信噪比   ：>75dB 非加权
      微分增益：<0.15%(10~90%APL)@4.43MHz
      微分相位：<0.15°(10~90%APL)@4.43MHz
      串扰    ：<-57dB@4.43MHz
      路径差  ：<±0.1°@4.43MHz
      色/亮增益差：<±0.1%
      色/亮延时差：<±1ns

    模拟音频部分

• 输入：
      连接形式：3pin 平衡
      电平    ：+20dBu 最大
      阻抗    ：110KΩ
      共模抑制：>60dB 20Hz~20KHz
• 输出：
      连接形式：3pin
      平衡
      电平    ：+20dBu 600Ω负载
      阻抗    ： <30Ω
      耦合方式：DC
