优特普高清VGA信号远距离传输解决方案

    在投影系统、会议系统、监控系统中，高清VGA信号的传输时常困扰工程的施工人员，主要的问题是VGA信号传输的距离稍长，图像就出现拖尾的现象，有的工程上还会出现干扰、重影等现象，着实让人头疼。那种绝大部分工程都完工了，就剩下图像质量过不了关的情况十分常见，如何彻底解决这个问题呢，优特普为您提出2种解决方案。

    一、加装“长驱”法

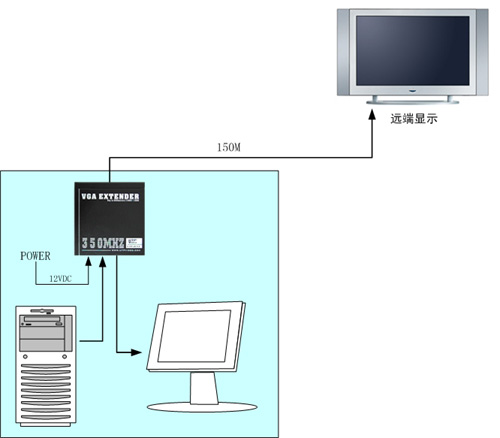

    所谓“长驱”，就是长距离驱动器，或者叫信号放大器、信号延长器等等。我们可以在传输VGA线缆的信号发射端，或者信号接收端加装一个“长驱”，通过这个设备来调理传输的信号，可以达到完美的效果。该方法的传输介质是VGA线或者是RGB线。如图所示：

【产品简介】

    UTP502VE是一款具有超强驱动能力和分配功能的VGA延长器，用户使用时先将电脑主机的VGA信号通过一根标配的高质量VGA线引接到UTP502VE的INPUT上，UTP502VE上有两个VGA输出口,其中一个可以接到本地显示器上，这一路是普通分配器，最远可达65米，另一路接到远端150米的显示设备上，通过调节UTP502VE上的亮度和对比度，就可以把150米远的远端显示设备的图像清晰度调整到与本地一样的效果。

    电脑主机、工控主机或者DVR输出的普通VGA信号通过UTP502VE后，远端显示设备的图像质量会有质的提高，UTP502VE可以最大程度的消除脱尾和重影现象，图像质量最低可以到1600×1200◎60HZ，还你一个清晰的图像画面。UTP502VE采用高稳定性的防护电路，防雷、抗静电、抗干扰，环境适应能力和稳定性均很强，可以在全国重点工程上使用。

    二、改用双绞线传输法。

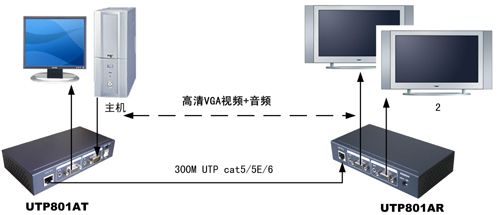

    使用双绞线VGA传输器来实现远距离传输高清VGA信号也是当今性价比最高的方案，优特普UTP801AT+UTP801AR是一套单路双绞线VGA传输器，我们可以通过这一套设备来实现高清VGA远距离传输。方法如下：

    该设备分为发射器和接收器，工程中我们把主机的VGA信号引接到发射器UTP801AT上，发射器上有提供一组VGA＋音频信号给本地使用，同时发射器还将VGA信号和音频信号通过一根超5类网线传输到最远300米的地方，随后进入接收器，接收器UTP801AR把接收到的信号转化为VGA信号和音频信号提供给远端的投影机、显示屏使用。图像质量可以达到1024×768以上。

    小结：

    以上两种方案都可以解决VGA信号远距离传输的问题，同时两者各有优劣：

    1、传输距离：双绞线传输方案强于“长驱”。
    双绞线传输    300米，通过加中继器可以到600米。
    “长驱”      150米

    2、图像清晰度：“长驱”优于双绞线传输器。
    两者都可以支持很高的分辨率，但是双绞线传输器图像中的文字会有细微的“金边”现象，“长驱”没有。因此，长驱更适合使用在要求高质量图像的专业场所，如设计院等，双绞线传输器更适合使用在娱乐、广告、多媒体等场所。

    3、布线难度：双绞线传输器优于“长驱”。
    双绞线传输器的传输介质就是我们常见的超5类网线，布线简单。“长驱”使用的传输介质还是3＋4、3＋6、3＋9的VGA线缆，或者是RGBHV 5同轴线缆，线径粗，不利于穿管，两个VGA头做起来比较费力。

    4、性价比：双绞线传输器优于“长驱”。

    5、稳定性：“长驱”优于双绞线传输器。
    “长驱”就一个设备，双绞线传输器有两个设备，故障概率低一半。

    因此，我们在工程中到底选用哪中方案，不能一概而论，要根据实际情况来选择，相信工程商朋友会做出自己明智的选择。
