巴可虚拟现实系统在石油天然气领域的应用

系统概述

    中国海洋石油总公司(以下简称中海油)是中国第三大国家石油公司，负责在中国海域对外合作开采海洋石油及天然气资源，是中国最大的海上油气生产商。

    为了能更快速、更经济地找到更多的中国海洋石油总公司三维可视化研究中心油气田，中海油公司决定建立国际一流的三维可视化研究中心，安装地点选择在渤海油田。经过对国内外同行业应用系统广泛的调研和考察，该项目于2005年底正式启动，2006年9月系统正式投入应用。该项目的总集成商为国际著名的石油天然气行业服务企业斯伦贝谢公司，Barco提供显示系统部分的集成。

    应用三维可视化系统进行石油天然气领域的研究和分析在国际上同行业中已经比较普及。科研人员利用三维可视化系统工具对前端采集的大量现场数据进行可视化分析，在高度沉浸感的环境中，研究人员可以对数据体和属性直观地进行操作，能极大地提高决策工作的效率，节省勘探成本和时间，提高企业的竞争能力。该系统是国内第一套多通道柱面无缝拼接背投系统，图像规格在同类系统中为世界第一。

效果拍摄

Barco三通道背投柱面显示系统

    通过分析和比较，用户最后选择了采用Infitec+技术的背投柱面显示系统，主要原因：

    Infitec+立体技术是目前最先进的立体技术，综合了主动立体和被动立体技术的优点。无论人的舒适感还是立体图象质量都得到了极大程度的提高。背投系统环境下操作人员可以在屏幕前近距离协同工作，避免了正投系统无法避免的光线遮挡和环境光亮度对应用的较大影响；避免设备本身噪音对人的影响等。
柱面屏幕能增加水平视场角度，带来更高的沉浸感。

    Barco在此显示系统项目中提供的是“一站式”服务。从系统分析、光路设计、机械设计、项目管理到安装维护全部由Barco负责。系统采用6台经过系统优化过的Galaxy投影机、系统集成选项、系统长期维护必须的硬件和软件工具等。系统还提供了多种信息显示功能，多个计算机或视频图象可以跨通道任意移动和缩放。

    Barco系统的主要特点是根据应用特点定制。系统中各投影机内部都配置亮度传感器和控制电路，通过物理互联的闭环方式自动控制亮度输出一致性；同一系统中的投影机能通过相互通讯自动动态调节颜色一致性；为避免暗场景情况下的融合区亮带现象，Barco提供了专门的光学融合片，等等。

系统参数

    • 图象高度2380mm
    • 屏幕开始高度400mm
    •半径5000mm
    • 屏幕弧度95度
    • 图象弦长7520mm

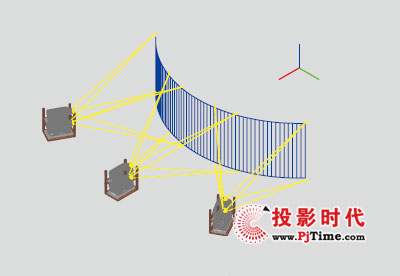

系统结构图

-------------------------------------
