Creator推出OFM0808-A 光纤矩阵切换器

    近日，广州Creator快捷推出一款MATRIX OFM0808-A 光纤矩阵切换器。OFM0808-A是一款采用光纤传输，支持8路音视频信号输入/输出的音视频矩阵切换器。可将输入8路光纤信号同步或异步快速切换一路或多路通道输出。

Creator快捷MATRIX OFM0808-A 光纤矩阵切换器

OFM0808-A产品特性：

·支持8路光纤信号输入，8路光纤信号输出。
·光纤输入。输出接口采用多模LC型接口。
·光模可插拨，用户可根据需要，更换光模。
·音频型号类型有；立体声、平衡或非平衡接法。
·视频带宽：165MHz，数字接口带宽：1.65GHz。
·提供独立的光纤和音频平衡/非平衡输入，输出端子。
·每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。
·带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。
·具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

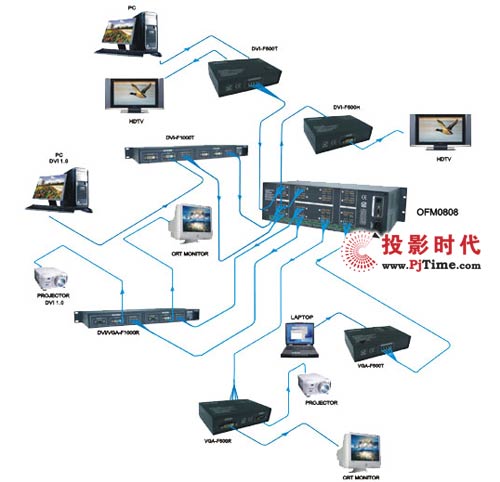

系统连接图

技术参数

光纤
  中 心 波 长 ： 850nm
  带       宽 ： 165MHz，全数字
  最大支持分辨： 1600X1200@60
  相对噪声强度： 116 DB/Hz
  回 波 损 耗 ： ≤ 10dB
  最大传输廷时： 5nS(±1nS)
  切 换 速 度 ： 200ns(最长时间)
  信 号 类 型 ： 符合IEEE802.3z中1000BASE_LX光连接规范信号

光纤输入
  接         口  ： 多模LC型接口
  光  纤  类  型  ： 850nm Multi Mode
  光接收灵敏度    ： - 23dBm平均光功率@850nm
  输入光调制幅度  ： ≤ 15μW
  建议最大输入距离： 小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）

光纤输出
  接          口  ： 多模LC型接口
  光  纤  类  型  ： 850nm Multi Mode
  发  射  功  率  ： -9.5 ～ -3dBm平均光功率@850nm
  输出光调制幅度  ： 180μW
  建议最大输出距离： 小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）

音频信号
  输入/输出接口  ： 5位3.8mm带栓螺丝接口
  增           益： 0dB
  频   率  响  应： 20Hz ～ 20kHz,
  总谐波失真+噪声： 0.03%@1kHz（额定电压下）
  信 噪 比 (S/N) ： > 90dB
  立体声分离度   ： > 80dB@1kHz
  共态抑制比(CMRR)： > 75dB@20Hz
  信  号  类  型 ： 立体声，平衡或非平衡接法
  阻          抗 ： 输入：>10kΩ(平衡或/非平衡接法)
                      输出：50Ω(非平衡接法)，100Ω(平衡接法)
  最大输入电平   ： ±19.5dBu,(平衡或/非平衡接法)
  增  益  误  差 ： ±0.1dB
  最大输出电平   ： +19.5dBu,（平衡或/非平衡接法）

控制种类
  串行控制接口  ： RS-232,9-针母 D型 接口
  波特率与协议  ： 波特率：9600，数据位：8位，停止位：1，无奇偶校验位
  串行控制口结构： 2=TX,3=RX,5=GND
  以太网控制接口： RJ-45母接口（可选控制接口配件）
  以太网控制协议： TCP/IP
  以太网控制速率： 自适应该10M或100M,全双工或半双工
  控 制 程 序   ： 《SWITCH 2.0》

规格
  电         源： 100VAC～240VAC,50/60 Hz国际自适应电源
  温          度： 储存、使用温度：-20º ～ +70ºC
  湿          度： 储存、使用湿度：10% ～ 90%
  机箱尺寸（mm）： 480（L）X260（W）X133（H）
  产  品  重  量： 4.5kg
  平均故障间隔时间： 30,000小时
  质          保： 1年免费保修，终生维护
