快捷（CREATOR）矩阵传输类设备极度体验

快捷RGB矩阵

    RGB16HV是CREATOR新一代产品，在原有的基础上加强了信号长距离传输失真补偿技术。矩阵前面板带有操作键盘，通过操作键盘可实现所有矩阵功能，采用高档材料制作，内置气压缓冲技术，按键寿命可达50万次。

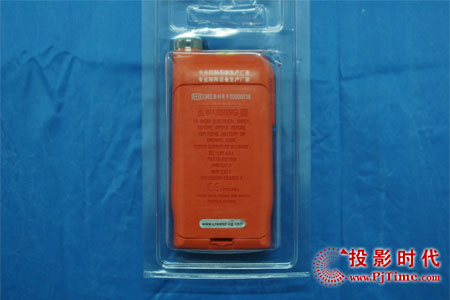

快捷RGB矩阵 外包装

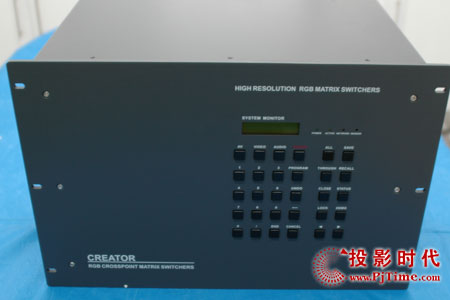

快捷RGB矩阵 外观

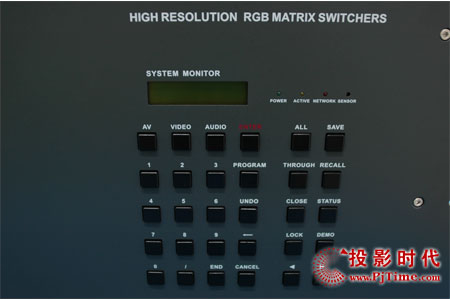

快捷RGB矩阵 按键

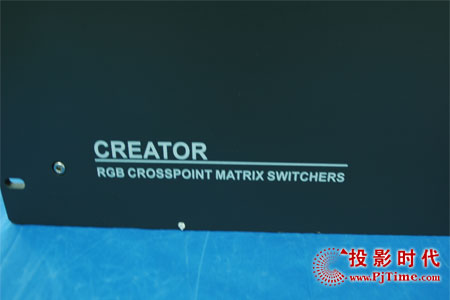

快捷RGB矩阵 LOGO

快捷RGB矩阵 接口

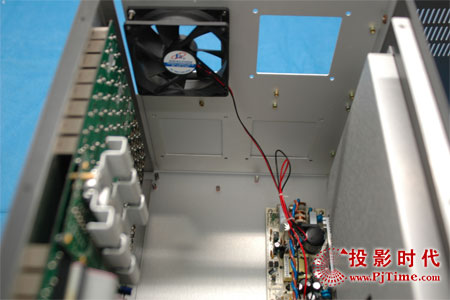

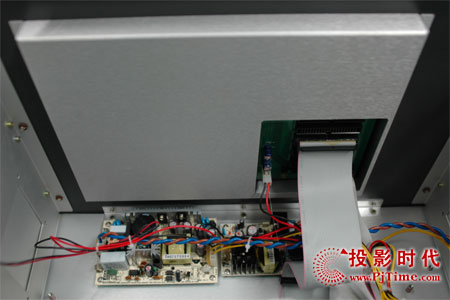

快捷RGB矩阵 内部构造

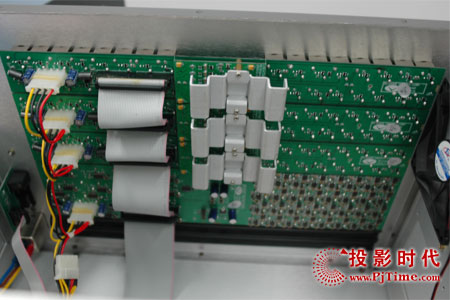

快捷RGB矩阵 内部构造

快捷RGB矩阵 内部构造

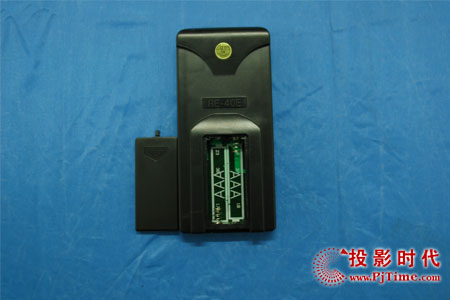

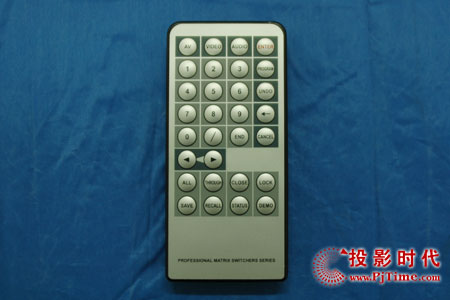

快捷RGB矩阵 遥控器

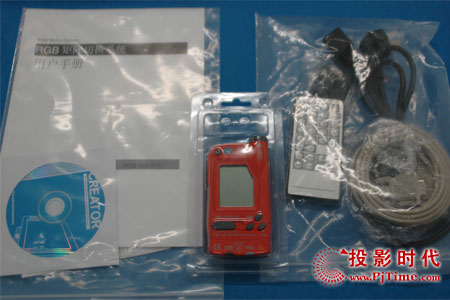

快捷RGB矩阵 附件

技术参数：

视频:
增益  0 dB
带宽  425MHz (-3dB),满载
        0 -10MHz: ≤ +/-  0.1dB
        0 -130MHz:≤+/-  0.4dB
多通道对一通道串扰和 -55dB @105 MHz,
微分相位I/0S <1.28度，3.58MHz
微分相位误差 0.1%, 3.58-4.43MHz
微分增益误差 0.1度, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型  RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）

视频输入:
接口   16X5BNC母接口
信号强度 1V p-p  Y成分视频、S-video，复合视频； 0.7V p-p  RGB（电脑信号）；0.3V p-p  R-Y 与B-Y成分视频、 S-video
最小/最大电平模拟信号: 0.5V ~ 2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
最大直流偏置误差 15mV

视频输出:
接口   4X5—128X5路BNC母接口
最小/最大电平  2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
直流补偿  最大±5mV

同步信号:
输入/输出信号类型 RGBHV, RGBS, RGsB, RsGsBs,
输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平 AGC-TTL: 5Vp-p, unterminated
输入阻抗 510 Ω
输出阻抗  75 Ω
极性 正或负（与输入完全一致）

控制种类:
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议波特率：9600, 数据位：8位,  停止位：1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
控制程序 《Switch 2.0》

规格:
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸 485(L)X260(W)X275mm(H)
产品重量 11kg
平均故障间隔时间  30,000 小时
质保  1年免费保修,终生维护
