监控系统如何选配双绞线视频传输器

来源:投影时代 更新日期:2007-12-25 作者:pjtime资讯组

    双绞线视频传输器是用来解决监控系统中监控视频信号传输问题的设备,随着技术的进步和监控工程需求的多样化,优特普开发出多种规格的双绞线视频传输器,然而客户朋友在选用时越发觉得为难,因为产品型号太多,大家都不知道如何选用更为合适。因此,优特普在下面为大家简单归纳了几种选型的方法。

    1、根据传输距离选配。

    优特普双绞线传输器按照传输距离可以分为300米、600米、1200米、1500米等等,我们可以根据自己工程的实际选用不同传输距离的产品。如有15个监控点,其中300米以内的10个,600米左右的4个,1000米左右的1个。这个工程300米以内的我们可以选用无源的传输设备,如UTP101P、UTP101P-II、UTP104P、UTP108P、UTP116P等等,优特普无源的传输器没有分发射器和接收器,两者可以混用,所以选择比较方便。一般情况下,接收端多选用多路的接收器,集中管理,美观大方;发射端多选用单路的传输器,跟随摄像机安装。这个工程中600米左右的可以选用无源发射、有源接收的搭配模式,传输效果好、性价比高,缺点是防雷和抗干扰能力没有有源发射、有源接收的搭配模式好。这个工程1000米左右的可以选择有源发射、有源接收的搭配模式,保证传输质量和稳定性。

    2、根据抗干扰的要求选配。

    双绞线传输设备具有天生的超强抗干扰能力,目前许多电子产品信号传输都不约而同的使用了这一特性,比如电脑内部数据传输线、电视机、各类机床等。但是并不是所有的双绞线传输器都抗干扰,比如优特普单路无源的双绞线传输器抗干扰没有无源多路的强,原因是多路无源的产品均采用金属外壳,屏蔽效果好,如UTP104P、UTP108P等;多路无源设备内部空间大,可以采取的抗干扰措施更多。优特普无源多路的传输设备抗干扰能力又不及优特普有源的设备,原因是优特普有源的传输设备采用了大量的主动的抗干扰措施,因此抗干扰性能大为提高。所以,我们可以根据工程的实际情况来确定是否采用有源的设备。一般情况下,工程现场的干扰是难免的,但并非十分强,采用无源配有源的方式效果好且价格低,很受欢迎。

    3、根据防雷情况来确定。

    有源传输设备防雷比无源的强。优特普无源的产品防雷能力为2000V 700us,有源的传输设备防雷能力为4000v 700us。在室外布线比较多的地方,要采用有源的传输设备,并且要做好接地的工作,在室内布线多的线路,采用无源的传输设备就可以了。

    4、根据各监控点分散情况来选择。

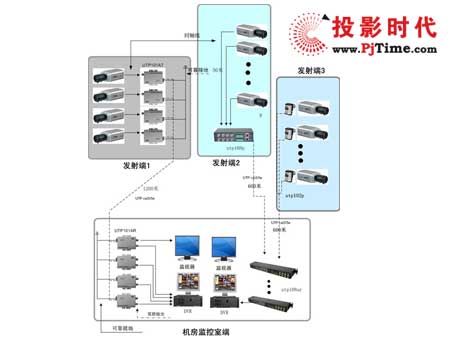

    一个监控工程的点大都比较分散,如果分散的程度大,我们可以用单路的发射设备,如UTP101AT;如果可以把临近的几个点先通过同轴线拉到一个相对集中的点上,我们可以采用多路的发射器。在比较分散的情况下,布线比较难做,会出现一定的浪费现象,如果我们在选择线材的步骤上做好计划,可以减少浪费:一般的网线为四对双绞线,有一种为2对的双绞线,其规格也为超5类,可以通过线材厂家定购这类双绞线,我们用四对的线作为主干道,布设2对线作为支线,可以大大节约线材使用量。
