三晶航宇推出Mview9000系列电视墙处理器

来源：投影时代　更新日期：2006-05-30 作者：佚名

年度商显市场最大的看点何在小间距LED显示屏年终总结年度评选盛典获奖揭晓

北京三晶航宇显示技术有限公司是由留美学子归国创建的一家高科技企业，主要从事有关大屏幕显示的相关技术研发和设备生产。目前，公司主要开发生产有CR50电视墙投影单元、Mview电视墙图象处理器、Mixview视频转换器。Mview9000高清电视墙处理器是三晶航宇Mview电视墙图象处理器中的一员。

Mview9000高清电视墙处理器，采用了目前世界上最新一代高速视频处理芯片，应用了最先进的视频图象处理算法，为目前国内最领先的高清电视墙处理器。其显著特点为：图象处理高速实时、超高视频输入带宽、大屏幕画面清晰流畅，色彩鲜艳逼真，在M x N的分割放大处理的单屏画面上，无任何运动锯齿和马赛克现象。

Mview9000系列电视墙处理器具如下技术特点：

1、高速实时、超高视频输入带宽
Mview9000具高速的视频图象处理速度，可实时处理计算机SXGA（1280×1024@60Hz）、1080i 、720p等高清视频信号。跟基于计算机多屏卡的电视墙处理器方案不同，Mview9000对高清视频信号进行的是完全实时的处理，输出图象无任何丢帧、撕裂、停滞、停顿现象，各个分割图象输出也完全实时同步，无任何错裂、滞后现象。Mview9000是目前世界上处理速度最快的电视墙处理器。

2、实时高清：1080i / 720p
Mview9000支持1080i（60Hz）和720p(60Hz)两种高清信号输入格式。对于1080i高清格式，Mview9000在水平方向进行了每行1920有效点的实时采样和处理，在垂直方向进行了每帧1080有效行的实时采样和处理，没进行有任何欠采样、压缩或丢帧处理。同样，对720p 高清输入格式中，也进行了水平1280有效点和垂直720有效行的完全实时采样和处理，没进行有任何欠采样、压缩或丢帧处理，是真正的高清实时处理，而不是支持高清格式的伪处理。

3、实时计算机 SXGA 输入处理
Mview9000 可实时处理高达SXGA（1280×1024@60Hz）计算机输入信号格式（VESA）的计算机信号。在水平方向进行了每行1280有效点的实时采样和处理，在垂直方向进行了每帧1024有效行的实时采样和处理，没进行有任何欠采样、压缩或丢帧处理。

4、先进的逐行处理算法
在对普通的PAL/NTSC视频处理中，Mview9000应用了目前世界上最先进的隔行转逐行算法，实现了普通PAL/NTSC 的复合视频或亮色分离（S_VIDEO）视频的高清处理，颜色鲜艳、画面清晰流畅、无运动锯齿和拖尾。

5、先进的全硬件设计架构
与基于计算机的多屏卡处理方案不同，Mview9000采用了先进的全硬件架构设计。图象的数据总线带宽高达１５０M，使得高清视频和高分辨率计算机信号能得到实时采样、传输和处理，不会出现图象延迟，拖尾或抽帧现象，确保了高清信号的最高视频质量，使观众看到的是一幅高质量的完美画面。

6、 DVI全数字、真彩色
Mview9000的每路输出都采用了DVI的全数字输出，同时复用ＤＶＩ接口，Mview9000也输出每种颜色１０bit分辨率的ＶＥＳＡ格式的模拟ＲＧＢ信号，具有高达10亿种颜色的色彩表达能力。Mview-9000HD可接驳多种显示设备，CRT、LCD、PDP、DLP和LCOS等。

7、完全自定义的特技画面显示模式
Mview9000处理器可以让你自己定义多种特技画面显示模式，各显示模式进行实时变换，让你的大屏幕拼接墙显示更加随心所欲、变换多彩。

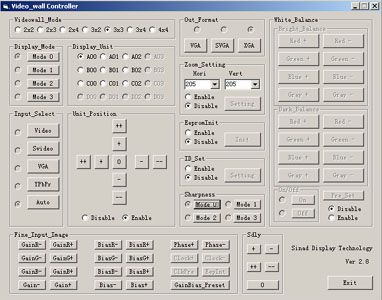

8、方便、快捷和完善的调整软件
Mview9000处理器提供简洁、完善的控制软件和人机友好的操作界面，用户可以十分方便、快捷地实现图像拼接和画质提升的多项调整。

9、超强的电视墙拼接调整能力
Mview9000 具有超强的组合电视墙拼接调整能力。首先，每块分割卡的输出图象可以任意设定从1倍到8.3倍的分割放大倍数，中间间隔0.05倍，基本上接近无级放大，且水平和垂直放大倍数为分开独立设置。其次，每块分割卡的输出图象的位置可以相对于整个输入图象以一个像素或一行的步进移动调整，具最高的拼接精度。再次，Mview9000具有4种电视墙的显示模式，你可以根据你的喜好调整多达4种电视墙的特技显示模式，让你的电视墙变换多彩。

10、白平衡、亮度、对比度、图象锐度等完备的图象调整功能
Mview9000 出厂时的各种图象参数均设置在标准状态。然而，根据需要用户也可对个别参数进行调整，且进行任何调整后均可恢复到出厂时的标准设置。特别地，Mview9000可对每路输出图象进行白平衡参数的调整，在对显示单元不能全部调准白平衡的情况下，可调整Mview9000的白平衡，使得电视墙的综合白平衡达到非常完美的状态。

Mview9000电视墙处理器应用范围：

各种监视控制中心、各种大型展示展览场所、视频会议（多功能会议室）、电视演播中心、车站、码头、中心广场、企业展示大厅、商场、大型娱乐厅、大型游戏体验中心大屏显示、大型歌舞厅、高级酒店酒楼大堂

Mview9000系列的规格表：

型号	Mview9000
输入信号	一路复合视频（BNC）：PAL/ NTSC 一路S-端子（Y/C）：PAL/ NTSC 一路模拟RGB复用DVI端子：SXGA(1280X1024@60Hz)、XGA（1024X768@60Hz）或SVGA（800X600@60Hz）一路分量（YPbPr）复用DVI端子：1080i/60Hz或720p/60Hz
输出信号	一路模拟RGB复用DVI端子： VGA(640X480@60Hz)SVGA(800X600@60Hz)XGA（1024×768@60Hz）
单处理器输出数目	4画面、6画面或9画面
多处理器并行处理输出数目	2处理器---16画面输出---（4×4） 3处理器---25画面输出---（5×5） 4处理器---36画面输出---（6×6） 6处理器---48画面输出---（6×8）
多处理器级联并联处理输出数目	更多画面输出
复合视频信号输入	制式：ＰＡＬ／ＮＴＳＣ端口：BNC连接器行频：15．734kHz/15．625 kHz 场频：59．94Hz/50 Hz 幅度：1V（p-p）75Ω
Y/C亮色分离输入	制式：ＰＡＬ／ＮＴＳＣ端口： S-视频端口行频：15．734kHz/15．625 kHz 场频：59．94Hz/50 Hz 幅度：Ｙ：０.7V（p-p）， C：0.3V（p-p）75
高清分量输入	YPbPr 端口：YPbPr转VGA复用ＤＶＩ格式：1080i@60Hz或720P@60Hz
VGA输入	格式：SVGA(800X600)/XGA(1024X768)/SXGA(1280X1024) 端口：D-sub 15 针（雌）连接器复用ＤＶＩ行频：38 k /48k/64k 场频：60Hz/60Hz/60Hz 模拟RGB 信号：0．7V（p-p）75Ω 行/场同步信号：TTL 电平
VGA输出	格式：XGA/SVGA/VGA（R、G、B、Hs、Vs）端口：D-sub 15针（雌）连接器行频：48kHz/38kHz/31.5kHz场频：60Hz 模拟RGB信号：0．7V（p-p）75Ω 行/场同步信号电平：TTL电平行/场同步信号极性：XGA/VGA – 负极性 SVGA – 正极性
DVI输出	格式：VGA/SVGA/XGA 端口：DVI（雌）连接器
控制输入	RS-232D-sub 9针（雌）连接器波特率:9600 No Parity, 8 Bit, 1 Stop Bit
控制输出	RS-232D-sub 9针（雄）连接器波特率:9600 No Parity, 8 Bit, 1 Stop Bit
供电功耗	200-240VAC, 50Hz, 150W
工作温度	8-42 oC
工作湿度	15-85%
尺寸	4U（高）×420mm（宽）×310mm（深）
重量	约14千克（不同配置略有不同）
