Crestron快思聪中控应用于多媒体电教室解决方案

来源:投影时代 更新日期:2006-05-09 作者:佚名

一、系统概述

    当今,重视现代教育技术对教育产生的影响,大力推进教育现代化是世界教育发展的主流。我国在运用现代教育技术手段整合教学的过程中,已取得了相当成效。采用先进的教学手段,提供全新的教学环境,来设计教学活动,已经成为市场的趋势所在。

    随着现代化教学系统在各大院校的不断推进,传统的方式已经不适应现代化的需要 ,集多功能教室系统、多媒体教学系统、演播系统於一体的新型现代化教育体系在教育行业得到了日益广泛的运用。作为一种新型的教育形式和现代化教学手段,多媒体技术给教育行业带来了新的机遇。

二、用户需求

整个系统要高效率的完成教学任务,结合各个系统,充分发挥各个系统的功能,实现现代化的教学。

(一) 多媒体显示系统:

多媒体显示系统由高亮度、高解析度的液晶投影机和电动屏幕构成;完成对各种图文资讯的大屏幕显示。

(二) A/V系统:

A/V系统由计算机、DVD、VCR(录像机)、实物展台、功放、音箱等A/V设备构成;完成对各种图文信息(包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音)的播放功能;实现多媒体电教室的现场扩音、播音,配合大屏幕投影系统,提供优良的视听效果。

(三) 智能型多媒体中央控制系统:

采用目前世界上档次最高、技术最成熟、功能最齐全,用途最广的美国CRESTRON(快思聪)中央控制系统,该系统是目前世界上最先进的中央控制系统设备。实现多媒体电教室各种电子设备的集中控制。

  • 要求操作简单、人性化、智能化;
  • 要求整个系统可靠性高;
  • 尽量多的体现出各种设备的卓越功能,让所有设备工作在最佳状态,发挥设备的最大功效;
  • 能够控制投影机,进行开/关机、输入切换等功能;并实现屏幕的上升、停止、下降功能;
  • 能够控制DVD、VCR进行播放、停止、暂停等功能;
  • 能够控制实物展台进行放大、缩小等功能;
  • 能够控制音量,进行音量大小的调节功能;
  • 能够实现音视频、VGA信号自动切换控制功能;

(四)设备清单:

整个系统的设备清单(含控制方式分析)如下:

用户设备名称 数量 单位 受控方式 Crestron控制设备
投影机 1 RS232 主机上的RS232埠
电动萤幕 1 Relay(继电器) CNPCI-8
计算机 1 控制图像切换 控制投影机进行图像切换
DVD 1 IR(红外) IRP2
VCR 1 IR(红外) IRP2
实物展台 1 IR(红外) IRP2
功放 1 控制音量 利用主机内置音量控制模块
音箱 1 无需控制
预留视频图像埠 1 控制图像切换 控制投影机进行图像切换
预留电脑图像埠 1 控制图像切换 控制投影机进行图像切换

三、产品清单

根据上述设备情况,列出快思聪中央控制设备清单及说明:

型号 描述 数量 说明
MP2 第二代控制主机,带4×2视频切换,7×1音频切换,内置音量控制功能 1 接收触摸屏的控制信号,解释并执行
STI-1700C 6"无线彩色触摸 1 含STI-DSN充电座、ST-BTPN充电电池
CNRFGWA 单向无线接收器 1 接收STI-1700C的控制指令,传送给主机
CNPCI-8 8路强电继电器模块 1 控制屏幕、设备电源、投影机电源
IRP2 红外发射棒 3 控制红外设备,如DVD/录像机/实物展台

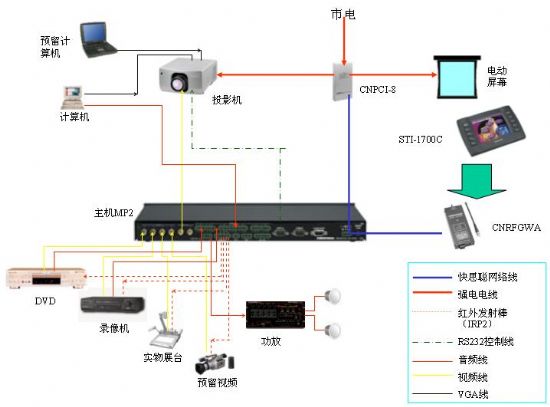

四、系统示意图

五、功能描述

通过安装以上快思聪中央控制系统,能够轻松的实现智能化、人性化的现代化教学:

1. 多媒体显示系统的控制:

  • 通过主机後的串口(RS232/RS422/RS485埠),控制投影机的所有功能,如开/关机、VIDEO/VGA输入切换等;并且能够自动实现关联动作,如关闭系统时,自动将投影机关闭;

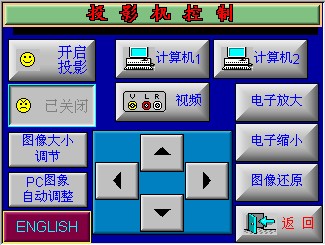

    STI-1700C - 投影机控制菜单

  • 通过控制投影机的输入切换(VIDEO、VGA 1、VGA 2),实现对视频图像、计算机图像、预留计算机图像的切换;
  • 通过CNPCI-8(8路强电继电器),控制屏幕的上升、下降、停止;并且能够自动实现关联动作,如投影机开时,萤幕自动下降,投影机关时屏幕自动上升。

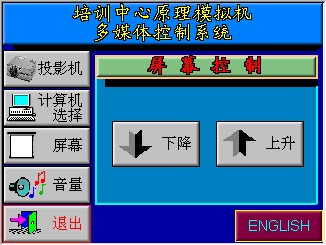

STI-1700C - 屏幕控制菜单

2. 实现A/V系统的控制:

  • 通过主机後的IR(红外)控制埠和IRP2(红外发射棒),控制DVD(录影机、实物展台)的所有动作,如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等;并且可以自动将DVD录像机、实物展台)的图像切换到投影机,投影机自动选择视频输入,自动将DVD录像机、实物展台)的声音切换到功放;
  • 通过主机内置的音频切换模块,自动切换DVD、VCR、计算机的音频输入;通过主机内置的音量控制模块,控制功放输出音量的大小;
  • 通过主机内置的视频切换模块,自动切换DVD、VCR、实物展台、预留视频的图像到投影机;

通过内置视频切换模块的视频感应功能,可以准确的实现系统对DVD、VCR、实物展台的自动开/关机功能。
