快思聪CRESTRON中央控制系统应用于多功能厅解决方案

一、系统概述

多功能厅以其功能的多样性（如： 会议厅，视频会议厅，报告厅， 学术讨论厅，培训厅等），特别适合我国国情需要，并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设，并且从技术的角度上来看，对系统在设计和施工上都有一定的技术复杂度，尤其对用户方的使用也有一定的技术要求， 这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作，这种技术就是中央控制技术。

二、用户需求

整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的会议、教学、培训、学术讨论。

（一）多媒体显示系统：

多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。由於房间面积较大，为了各个位置的人都能够更清楚的观看，整个系统设计了2套投影机显示系统。

（二）A/V系统：

A/V系统由4台计算机、摄像机、DVD、VCR（录像机）、MD机、实物展台、调音台、话筒、功放、音箱、数字硬碟录像机等A/V设备构成。

完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。并且通过数字硬碟录像机，能够将整个过程记录在硬盘录像机中。

（三）房间环境系统：

房间环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。

（四）智能型多媒体中央控制系统：

采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，实现多媒体电教室各种电子设备的集中控制。

• 要求操作简单、人性化、智能化；
• 要求整个系统可靠性高；
• 尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；
• 为完善操作人员的系统工作，要求能够实现计算机网路控制功能，完成远端监视、远端同步控制、远端维护等等功能
• 能够控制DVD、录像机、MD 进行播放、停止、暂停等功能；
• 能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；
• 能够控制实物展台进行放大、缩小等功能；
• 能够控制音量，进行音量大小的调节功能；
• 能够控制A/V榘阵、VGA榘阵，实现音视频、VGA信号自动切换控制功能
• 能够控制房间的灯光和窗帘，自动适应当前的需要；

（五）设备清单：

整个系统的设备清单（含控制方式分析）如下：

三、产品清单

1、根据上述情况，列出快思聪中央控制设备清单及说明：

2、除了需要以上中央控制系统设备外，还需要快思聪所特有的技术来完成相关一些网路功能：

• 远端即时诊断软体Network Analyzer；
• 远端系统日志记录e-Datalog；
• 远端控制软体e-Control 2 IE、e-Control 2 EXE等；

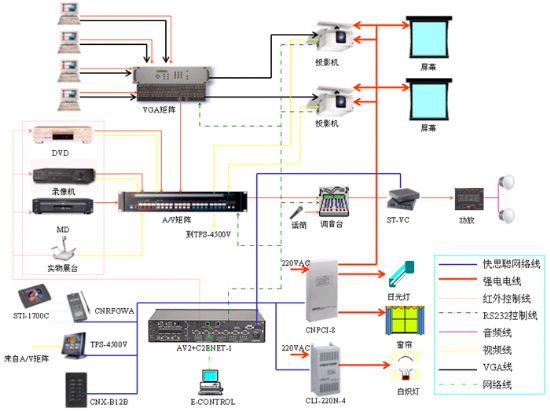

四、系统示意图

五、功能描述

通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的控制：

1、多媒体显示系统的控制：

• 通过主机後的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、对视频图像、计算机图像的切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；

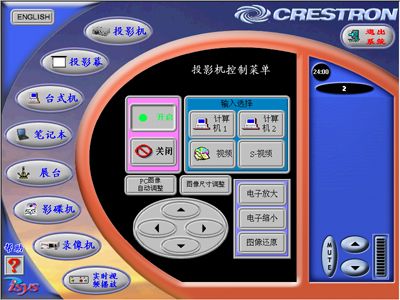

  TPS-4500 - 投影机控制菜单

• 通过CNPCI-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，电动吊架和屏幕自动下降，投影机关时电动吊架和屏幕自动上升；
• 可以利用TPS-4500V的视频预览功能，在将视频经投影机投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。

2、 实现A/V系统的控制：

• 通过主机後的串口（RS232/RS422/RS485埠），控制VGA/RGBHV榘阵（A/V榘阵）自动选择计算机的图像输出到投影机，并且投影机自动切换到VGA输入；
• 通过主机後的IR（红外）控制埠和IRP2（红外发射棒），控制DVD（录像机、MD、实物展台）的所有动作，如播放、暂停、停止等功能；并且可以自动将DVD（录影机、MD）的图像切换到投影机，投影机自动选择视频输入，自动将DVD（录影机、MD、实物展台）的声音切换到功放；

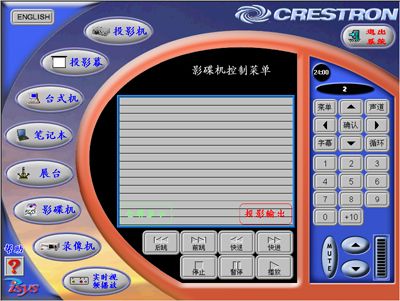

  TPS-4500 - DVD控制菜单

• 通过ST-VC音量控制器，控制功放输出音量的大小。

3、 实现房间环境系统的控制：

• 通过CNPCI-8（8路强电继电器），控制日光灯的开关，并通过CLI-220N-4（白炽灯调光器）调节白炽灯的亮度；并且能够设置多种灯光模式预设（如会议模式、A/V模式、培训模式等等），使得灯光迎合各种的场合需要。
• 通过CNPCI-8（8路强电继电器），控制窗帘的开/合，迎合各种场合的需要；
• 通过CNPCI-8（8路强电继电器），控制投影机、A/V设备的设备电源，实现电源的自动、节能管理，而且可以更好的保护设备，如系统会在投影机关机後预留足够的时间给投影机散热，然後才自动断开投影机的电源；
• 该系统配置了2个触摸屏（TPS-4500V和STI-1700C）和1个面板（CNX-B12W），方便客户使用：控制室操作人员使用TPS-4500V，可实现所有设备的控制；主席台上使用STI-1700C操作，只完成一些简单的操作；而CNX-B12W则安装在门口，方便出入时操作，如刚进入时开灯。

4、 实现网路控制功能：

利用快思聪提供的强大的E-Control功能，基於网路（LAN、WAN），利用计算机可以完成对本地设备的远端监视、远端同步控制、远端维护等等功能，结合本地的触摸屏控制，真正的达到完全智能化的控制、管理；以下是几个E-Control技术举例：

• E-Control 2 IE：通过网页流览器 Internet Explorer访问快思聪控制主机，可以完成对本地设备的远端同步控制，介面完全跟本地的触摸屏操作一模一样；

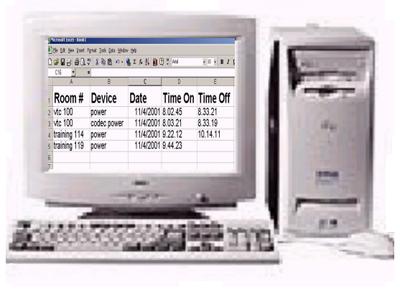

• E-Datalog：通过LAN集中记录系统中所有设备控制活动，并生成Microsoft Excel档；如何时打开投影机，从而评估最常使用的元件来简化将来的设计，也可以根据使用频率决定对设备的维护。
