挪威PD投影机应用于徐州卷烟厂自动化控制中心

来源:InfoAV China 更新日期:2005-12-14 作者:佚名

    经过多年的发展,烟草企业的自动化水平已经处于企业信息化发展的前例。相对于一般的制造企业而言,烟草企业的生产线对环境的要求较高,必须在卫生标准极高、无菌的环境下进行。因此,排除人为的参与,采用全自动化的操作手段,通过大屏幕全方位的显示控制系统进行远程监控,以此实现对自动化流水线的管理便成为了必需。

    由于大屏幕监控拼墙的技术含量高,且其费用在自动化监控系统的建设中占有的比重较大,面对市面上众多的显示设备,厂商所需要考虑的因素众多。其中,徐州卷烟厂自动化控制中心在多方位的比较之后,最终选择了挪威PD投影机来实现其自动化控制中心的监控。

    F1+成功入选

    在徐烟自动化控制中心,技术人员正有条不紊的通过监控拼墙观察着上万平方米的生产车间。在屏幕里看不见一位工作人员的身影,只有制丝生产线在不停的运作。根据所监控对象和控制区的要求,徐州卷烟厂自动化控制中心选择了具有不间断使用功能的6台F1+进行拼接,对自动烟叶配方库、卷包材料辅料库出入库及制丝线重点工序的设备运转状况,进行24小时×7天的全盘监控。在整体解决方案中,F1+超长的灯泡寿命以及画面输入接口上少于1帧图片的画面处理周期,清晰显现监控对象的细节动作,让徐州卷烟厂自动化控制中心工作人员能够如亲临现场般进行调节。该方案的应用方便了自动化控制中心人员随时、准确地掌握生产设备运行状况并及时发现、处理故障,同时使现场管理水平进一步提高。

    1、 F1+监控拼墙的组成

    徐州卷烟厂挪威PD智能监控系统主要由三部分组成:大屏幕监控拼墙和车间生产及室内外监视终端,智能集中控制系统。该监控拼墙由6块100英寸的背投屏幕以横向并排的形式组成一个逻辑屏(宽10.2,高1.5米),背后用6台挪威PD的F1+投影机并排对应放置,进行投射成像。整个系统耗资约200万。

    2、 F1+监控拼墙的应用

    徐州卷烟厂生产车间在使用了这套集中监控系统后,不仅能够通过挪威PD显示及控制系统24小时×7天的不间断监控各个点的现场信息;而且能够利用挪威PD的网络接入口,随时调用网络中的其他计算机的显示内容到大屏幕上。使企业高层决策者能够直接对企业生产以及企业的隐患等大的方面有比较透彻的了解,而这些功能都是传统的监控系统无法解决。

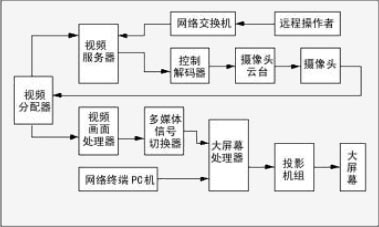

大屏幕智能监控系统的实施图


    技术点评

    在整个自动化控制中心的建设中,投影机的拼接成了重点,合理的搭配投影机不但可以获得最佳的监控效果,还可降低建设自动化控制中心的总拥有成本。F1+投影机是世界上第一款,也是现在能够供货的唯一一款 SXGA+ 高分辨率的单芯片DLP(tm) 投影机,它具有卓越稳定的性能,在监控拼墙领域,F1+投影机所向睥睨。

  • 24小时×7天连续使用

    首先FI+符合监控应用的特殊要求,即F1+可以承受连续7天,每天24小时不间断工作。长寿的机械配件(镁、陶瓷),特别设计的风扇和色彩轮,F1+无需频繁维护,完全符合连续使用机械的行业标准。

  • 比普通灯泡高一倍的寿命

    由于灯泡的质量直接影响到投影机的使用寿命和投影的质量,投影机灯泡的寿命通常只有1000小时到2000小时,按正常使用的话,大概1~2年就必须更换一次灯泡,灯泡的费用大多在3000元以上,因此选择质量好的灯泡能够为企业节约成本。    F1+特别采用的飞利浦 UHP(tm) 灯泡提供最稳定,最可靠的光源输出,在整个灯寿命过程中没有任何颜色的光谱改变,并且在经济模式下能够使用高达4000 小时,其使用寿命是普通灯泡的一倍。

  • 1:1投射率的广角镜头

    本次案例Fl+配备了广角光学镜头,与其他的镜头不同,广角变焦镜头能投放完全平面的图像;能够投射出比一般的LCD屏幕面积更大、更清晰,具有高光亮度,高对比度,最小的画面扭曲的影像。广角镜头的高速度与标准镜头不相二致,保证了每时每刻的画面高光亮度。

    在这个解决方案中,如果采用50英寸的LCD屏进行代替F1+,则需要至少20片50英寸的LCD屏幕,其使用成本高出F1+投影机解决方案多倍,并且其显示效果容易失真。

  • 单芯片DLP(tm)技术

    相对于采用3个演示芯片的LCD,LCoS投影机,单芯片DLP(tm)克服了不稳定的弱点,始终输出连续一致的色彩。当其他技术随着时间流失,投影质量大幅改变时,DLP(tm)能连续几千小时保持稳定如一的投影质量。采用单芯片DLP(tm)演示技术能确保投影机更长的使用寿命,即使频繁使用也没有损害。

    挪威PD确保DLP(tm)技术可以工作至少10万小时(超过10年的工作时间),是其他技术的20倍。

  • 网络连接性能

    通过F1+的内置网络连接功能,轻松实现资产管理和精度控制等目的。内部同页可直接连接到投影机网络设置页面;设计简洁的网络界面内有控制网络设备的所有功能,特别适用于多台投影机安装的情况。同时也提供重要的设备运行参数,如:功率,灯泡使用模式,累计灯泡使用时间,可用资源等。其RS232输入/输出接口可以把多达128台投影机串接在同一控制线路上,并可以同时控制这些设备。

  • 其他重要参数及服务

    F1+特别采用SOA全密闭光学结构,风扇和色轮全部悬挂在橡胶内。杜绝灰尘、烟雾、微粒进入精密的光学核心结构,即使时间流失,也不会影响投影画画的质量,提高产品使用寿命。此外也不需要额外的维护和清洁了。另外F1+还具有3500 ANSI流明高光亮度;所采用的DLP显示技术和黑色芯片二代(DarkChip2)优化对比度技术,带来2500:1(可调节)的高对比度;独有的边缘融合处理能力能够让画面无缝拼接;仅 28 dB(A) 运行噪音,可让监控人员无干扰的工作。针对DMD 部件的36 个月保修期,以及整机的24月保修承诺。
