Micro LED的“韬定律”时刻：如何用现有巨量转移技术，打造成熟品类线

    华为‘韬定律’，提出用时间折叠部分替代空间微缩，在只有DUV光刻机的情况下，制造等效于EUV先进制程下尖端芯片的工艺路径，依靠逻辑折叠实现后摩尔换道；这套 “不硬追单一极限指标、系统层面找等效性能” 的思路，也正在改写 Micro LED 产业的历史。

    从最初的产业期待来看，实现6个9（即99.9999%）以上的巨量转移良率，是Micro LED产业能够落地的工艺与设备基础。

    但是，目前行业巨量转移设备只能提供99.99%的良率，结合巨量修复技术，良率可达99.995%。这就类似于需要EUV但是只有DUV的半导体时刻：怎么办呢？Micro LED行业自有其“韬定律”。

    三大核心指标的巨量转移逻辑折叠

    巨量转移技术最被关注的指标是良率。但是，这其实只是巨量转移工艺的核心指标之一：此外，效率和精度也是关键性应用参数。同时，对不同基材的适配能力，也涉及设备设计、耗材选择、工艺优化等核心环节。

    在良率有限的情况下，如何通过优化效率、精度等指标，实现现有巨量转移良率下的“规模量产”，是Micro LED行业必须克服的困难。

    对此，产业提出的第一个方案是MIP（Mini/Micro LED in Package）芯片级封装独立器件。该器件的核心是单一封装结构只涉及RGB三个LED灯珠——从器件结构看，不再是“巨量”。同时，因为只需要协调三颗灯珠的位置，所以“精度”需求也更低。

    “MIP独立器件，将巨量良率这一指标，转化成了‘独立器件成品率’。”业内人士指出，如果是大规模的、数百万颗像素的LED显示单元，现有的99.99%，甚至更低的良率，固然不够看。

    因为，一块模组板，可能因为几个或者一个灯珠无法修复就报废，带来的是附带的几万、几十万个正常灯珠及其贴装工作量的报废。而MIP独立器件上，不合格的LED灯仅造成一组像素的灯珠与工作量报废。

    用业内人士的话说，MIP克服了“巨量”的报废命门，这是产业全流程逻辑折叠的胜利。同时，通过MIP对精度的更低要求，对巨量转移良率的低要求，可进一步提升产线供应流水的速度，形成制造效率优势。

    依托这一逻辑折叠，2026年以来推出MIP新品的厂商日渐增多。芯映光电、洲明科技、利亚德、雷曼光电、国星光电、中麒光电、晶台光电、立琻半导体、视爵光旭、艾迈谱等企业携手助力，MIP器件爆发态势已经形成。

    逻辑折叠升华，新品类与新应用

    效率、精度、良率，以及关键的单一器件“巨量”规模的逻辑平衡，在现有巨量转移良率有限的背景下，亦推动了“新品类”的出现。

    例如，2025-2026年多家企业推出MIP面板概念。相比独立的MIP器件，MIP面板的像素规模提升到数万个，乃至十万个。其依托巨量转移对MIP独立器件的处理，实现了较传统独立器件表贴工艺更高的集成效率，提升了MIP对下游产业的赋能水平。

    2026年以来大火的光通信市场，Micro LED技术也有自己的“逻辑折叠”秘诀：一方面，光通信LED面板的集成规模有限，通常是数百、数千个信道LED；另一方面，对于单个LED失效问题，光通信可以采用20-30%冗余LED集成的方式，结合软件逻辑，实现“失效屏蔽和替代”。

    当然，Micro LED用于光通信市场，对LED晶体的微缩化、集成精度要求更高——但是，因为其对巨量规模和巨量良率具有更高的友好性，让现有巨量转移技术依然足以应对规模化量产需求。

    不同的应用门类对巨量转移的需求是千差万别的：再例如，硅基Micro LED的AR/VR应用面板，其对LED器件的精细度、定位精度、良率要求都极高，对工艺效率要求也很高。

    但是，硅基CMOS基板在光学平整度、电气和热特性上与LED材料高度一致，带来工艺友好性；同时，AR/VR面板自身是芯片级的，LED到CMOS基板转移过程中，对像素间距的调整需求更小。

    同时，硅基Micro LED AR微显示芯片，采用单色Micro LED+QD量子点彩色化方案，大幅简化了RGB Micro LED集成的工艺难度。这不仅为AR提供了可靠的单片彩色化方案，也有效解决了红光Micro LED效率低的难题，且在工艺上、成本上也更具友好性。

    例如，赛富乐斯（Saphlux LLC）T3-0.13 英寸微显示屏采用赛富乐斯自主研发的纳米孔量子点（NPQD®）技术，在单片蓝光晶圆上通过量子点色转换实现 RGB 三色像素，其规格为0.13 英寸面板，分辨率为 320*240，子像素间距为 4µm。

    因此，不同应用、不同类型的器件，不同终端产品对Micro LED显示或器件的集成逻辑的差异，让现有巨量转移良率下的产业工艺，能够发展出“成熟、好用”的Micro LED器件与终端产品。

    从系统逻辑出发，提升产品落地能力

    “Micro LED应用不可能永远去等99.9999%的良率！”业内专家指出，作为产品思维的核心，关键是从每一个环节压榨出效率与良率的组合路径。

    这一点上，Micro LED产业事实上正在经历着自己的“韬定律”时刻。即Micro LED应用不止是巨量转移一个工艺环节，一种核心设备，而是一个复杂的多环节体系：

    包括器件结构的革新、差异化应用品类和场景、巨量修复技术的进步等等，让成熟量产Micro LED应用产品，不再被单一的巨量转移良率卡脖子。

    例如，中国科学院院士张荣指出，AI可在巨量转移的精度、速度和质量检测方面发挥关键作用，其团队已建立新的Micro-LED缺陷检测模型，转移速率达每小时36kk，修复后良率达99.999%以上。

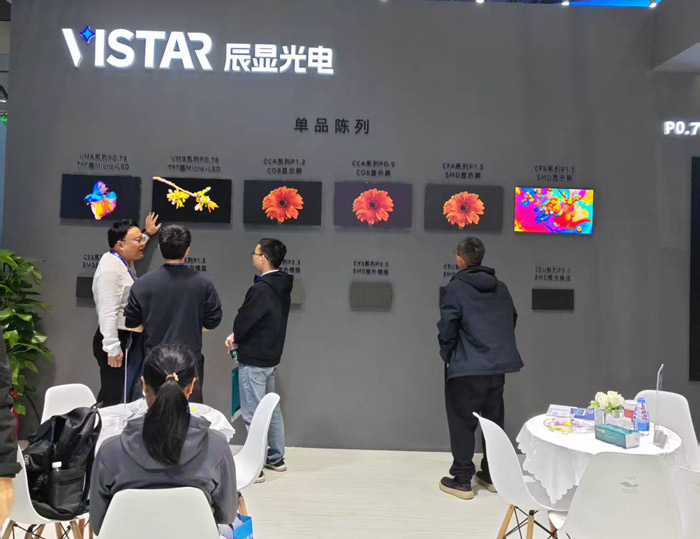

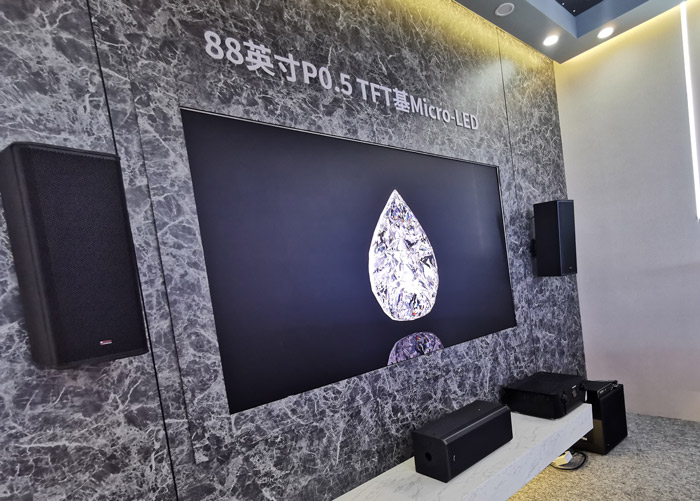

    辰显光电建立的玻璃基TFT-Micro产线，依托自主研发的选择性巨量转移技术，目前已实现1000万颗/小时转移效率，其一次性转移良率达到99.995%，配合独创的修复技术，最终良率接近100%。辰显光电正在进行二期扩产，预计明年产能将实现翻番。

    特别是MIP产品，过去三年来行业参与厂商数增长了2倍，市场规模从2023年100KK/月增长至2025年1800KK/月（两年增长超17倍）。预计未来5年，行业有3-4倍的增量空间。

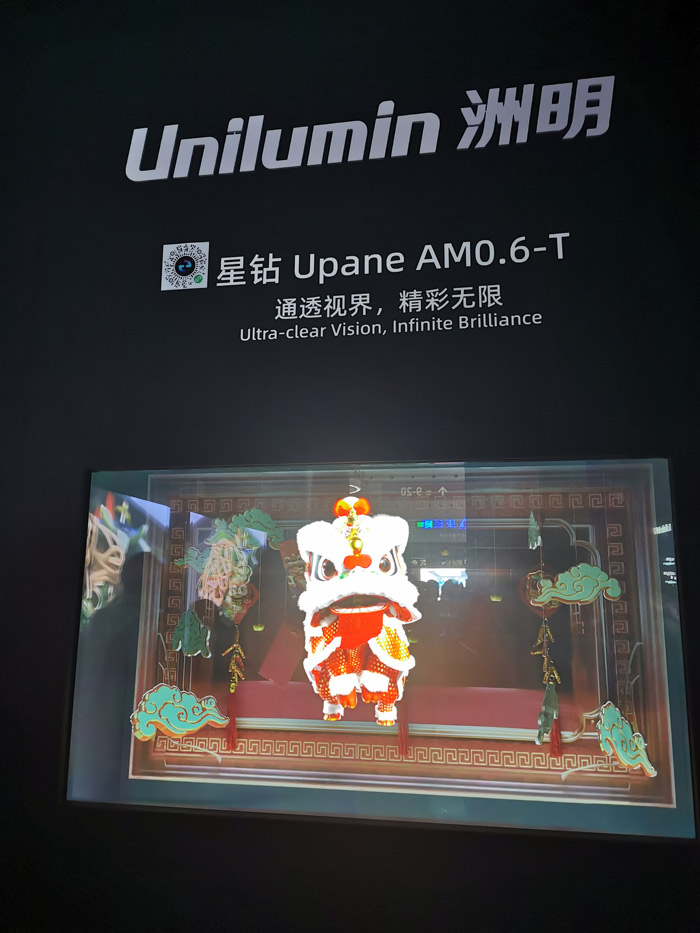

    开年以来，MIP产品更是创新不断：三安旗下艾迈谱宣布MIP面板实现国内外客户批量交付、洲明科技推出全球首款全倒装AM-MIP全息透明屏、利亚德推出EverPixel和TruMicro两大新技术、国星光电MIP软模组问世……新技术、新应用，成为推动MIP加速发展的关键助力。

    同时，在成本上，行业研究机构认为，目前仅Micro LED芯片，通过微缩化已经将单位成本降至约320美元/平方英寸，较2023年降幅超40%。国星光电亦强调MIP产品2026年将有望实现制造成本降低25%，产能效率翻倍。

    整体看，技术突破、产能扩张和工艺成熟三条线正在加速推动Micro LED应用品类经济友好性的提升。

    “产品力始终是一个系统工程。”通过每一个环节的挖潜创新，在巨量转移良率未达理想性能的条件下，Micro LED应用端已经加速成熟、百花齐放。

    诚然，6个9的良率仍是产业长期追求的理想彼岸，但以“韬定律”式的换道思维，从器件结构、应用场景、工艺组合中寻找系统性的效率最优解，正是今天Micro LED产业应用落地的“更优解”——当每一类应用都能找到最适合自己的技术折叠方式，Micro LED的规模化时代便不再遥远。
