混合驱动对LED显示面板的灰度指标提升解析（深度）

    一、人眼视觉特性与显示灰度分辨率关系灰度（Gray level）研究的本质是让显示符合人眼对亮度感知的规律灰度在 LED 显示系统中表面上是电信号的数字量（0–255、0–4095…），但它的物理意义是“人眼可区分的亮度层次”。

    LED 驱动IC 调节电流的目的，不是让电流线性变化，而是让人看到的亮度线性变化。

    换句话说：

    LED显示 灰度分辨率 = 人眼对亮度变化的可觉察精度。

    因此，当我们在研究“灰度分辨率”时，研究的实际对象是 「LED 灯发出的光+人眼对该光的感知系统”」，不是单纯的电子调光系统。

    人眼对亮度的基本感知规律

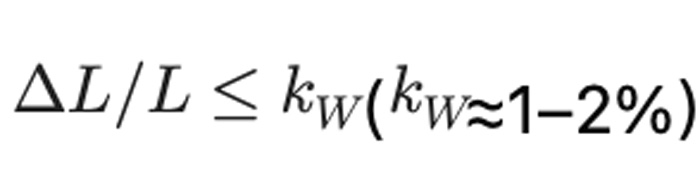

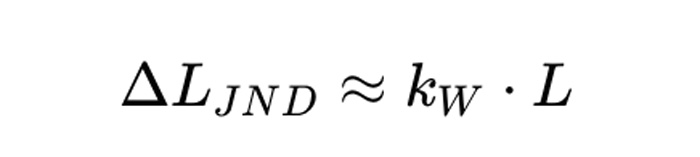

    最近在研究HDR vivid的同时，读到了华为研究院2022年的期刊，其中有提到 韦伯-费希纳定律和Stevens‘定律，讲了关于人眼视觉特性的模型。看的那叫一个爽呀，这里就借用这个模型来说明下「人眼对亮度的基本感知规律」韦伯-费希纳（Weber–Fechner ）定律表明，在人眼小信号条件下，可觉察的最小亮度差（Just Noticeable Difference，JND）与基准亮度成正比：

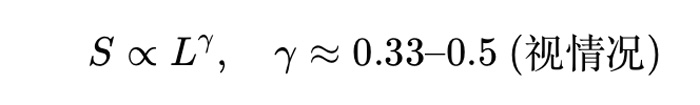

    其中 Kw（Weber fraction）典型值在 0.01–0.02（1%–2%）范围，依照适应亮度与观察条件变化。（讲通俗些就是Kw=0.01 - 0.02，人眼大约只能分辨出 1%～2% 的亮度差异。也就是说，如果亮度变化小于 1%，你几乎看不出来那两个亮度有什么不同）斯蒂文斯定律，对“主观亮度感” S与物理亮度L的关系常用幂律表示：

    这说明人眼对亮度的主观感受并非线性，而是对较暗信号更敏感（相对变化更明显）。面对人眼视觉特征，LED显示面板到底需要多少bit位深？假设我们希望在视觉上无可察觉量化（即每步 < 1 JND），对于亮度范围R=Lmax/Lmin，每一步相对变化约为 1+Kw ，则需要的离散级数M满足：

    举例：R=1000，Kw=0.01 → M≈690级 → Log2M≈9.4bits。若保守一些Kw=0.005（更敏感场景下，比如暗室）→ 约10.7bits。这就能说明，为何在普通视觉条件下 10–12 bit 就能满足很多场景的需求；但由于显示还需要做γ校正、色度混合、抖动余量与系统噪声，驱动端常采用更高灰度分辨率（14–16 bit甚至更高）来保证在各种条件下都有余量。（「抖动余量（dithering margin）」的解释：先说什么是抖动（Dithering），抖动是一种在显示系统中常用的“误差扩散”技术，就比如：系统只能输出 8bit（256 级亮度），你想显示一个介于128和129之间的亮度，你就无法精确输出那个中间值。于是系统会采用一种“时间或空间”上的随机化方法。即，有时候输出128，有时候输出129，你的眼睛在时间或空间上平均后，会感觉亮度在128.5上。这是抖动的基本原理。抖动余量，是指要实现抖动必须要在某个灰度级上下波动一点点，也就需要驱动端的位深必须比信号位深更高，才有“灰度空间”让抖动算法微调，这个可用来抖动的灰度空间，我们就称为 抖动余量。）二、LED显示面板的灰度位深要＞输入位深区分两个“灰度位深”的概念

    输入灰度（Input Bit Depth）是指视频信号中每色通道的数据位深，是由视频源来决定的，常见的位数有8bit/10bit/12bit

    驱动灰度（Driver Bit Depth）LED驱动IC能调节的亮度分辨率，由驱动IC和控制算法决定，一般是14bit/16bit/18bit等

    所以，视频信号只有 10 bit，不代表显示屏只能显示 10 bit 的亮度变化。

    LED 显示是时域调光（PWM/PAM）实现灰度，而人眼视觉系统对亮度变化极其敏感，所以驱动层必须提供更高的“内部量化精度”来平滑亮度变化、避免视觉分层、实现 γ 校正。

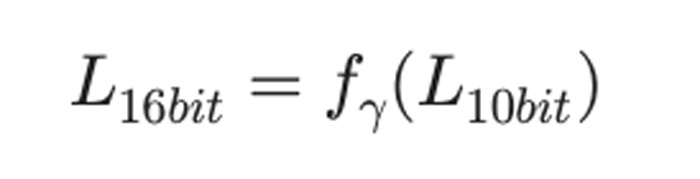

    比如：输入 10bit → 1024级亮度信息，输出 16bit → 65536级调光。控制系统会在内部把10bit映射为16bit的控制信号



    其中 fγ是亮度非线性校正函数（γ 校正或分段线性）。

    这就需要对输入灰度进行扩展，扩展的位深越高不仅是人眼看到的亮度变化细腻度的提升。而是整个显示系统在色彩一致性、视觉平滑度、校正精度上的技术基础。

    三、输入灰度扩展的几种实现方式

    伽马（γ）曲线重映射（Bit Extension）

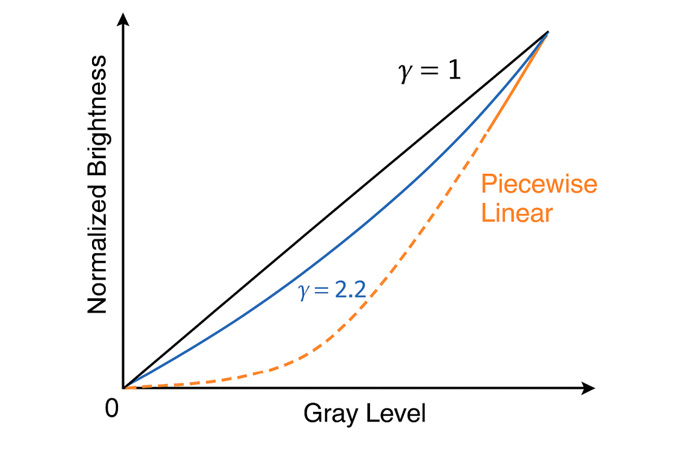

    视频信号是基于人眼感知的非线性（如γ≈2.2），LED 驱动电流–亮度关系也是非线性的。为了线性发光，需要在控制端重新映射灰度。

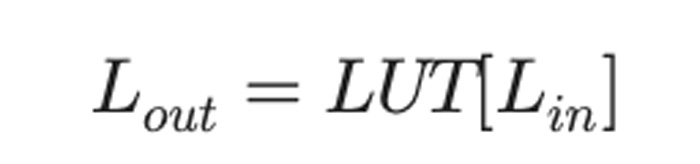

    将输入的 8/10bit 信号通过 LUT（查找表）映射成 16bit：



    比如：输入8bit → 0-255，输出16bit → 0-65535。映射关系LUT[256] → 每个输入灰度对应多个输出灰度级

    这相当于对输入灰度做“超分辨率插值”，保证暗部和亮部细节不会被压缩或断层。

    子帧分时调制（Subframe / Temporal Dithering）

    LED 显示通过快速分时扫描实现灰度。驱动IC通常会把一个显示帧（例如16.7ms）再细分成多个子帧（subframe），每个子帧可设置不同的占空比或电流幅度。通过多个子帧在时间上的加权平均，可实现更高的等效灰度。

    比如：输入8bit →256级，子帧数按照16，每个子帧的亮度权重不一样，可合成等效为12bit以上的亮度分辨率。

    空间与时间抖动结合（Spatiotemporal Dithering）

    除了时间维度，还可以在空间上（像素邻域内）做亮度微调。例如在 8bit 输入下，通过相邻像素的亮度分布与时间平均，使视觉上感受到更高灰度。这就相当于用“空间平均”换取“亮度细腻度”。→ 结果仍然表现为“等效 14~16 bit”灰度。

    驱动IC的内部多段电流分档（Hybrid PWM+PAM）

    混合驱动技术中，驱动IC内部往往有：N 档可变电流幅度（PAM），M 档脉宽时间分辨率（PWM）

    等效灰度级：



    比如：8 档 PAM × 8192 档 PWM = 65536 级 → 等效 16 bit 灰度

    即使输入信号有 10 bit（1024 级），驱动层仍能用更高精度去逼近目标亮度——输入只是“目标点”，驱动是“逼近函数”。

    四、混合PWM+PAM驱动技术对灰度位深的提高

    1）电流域与时间域“乘法式组合”，实现灰度位深叠加

    在传统PWM调光中，灰度是靠“导通时间占整个帧周期的比例”实现的：

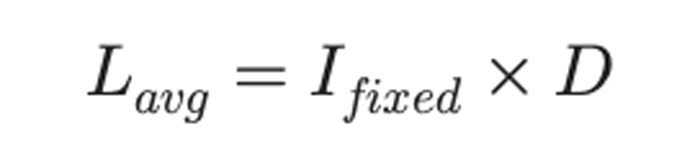

    其中：Ifixed：固定峰值电流，D = ton/TPWM：占空比（即灰度）

    一帧时间TPWM是固定的（例如16.7 ms），灰度分级越多 → 脉宽 ton必须分得越细。在高灰度系统（>14bit/16bit）时，时间分辨度就成了瓶颈。例如要实现 16bit (65536级)甚至更高，则最小脉宽需为全周期的 1/65536或更低，对时钟精度、扫描同步都是极高负担。

    混合PWM+PAM驱动技术，为突破时间分辨率瓶颈，驱动IC把“时间域灰度（PWM）”与“电流幅度灰度（PAM）”结合起来。



    其中：L指LED在一帧周期内的平均光输出亮度。I指LED在导通时的驱动电流幅度。D指PWM占空比（导通时间比例）。（I)指LED的电光转换效率，即每单位电流能转换成多少光。

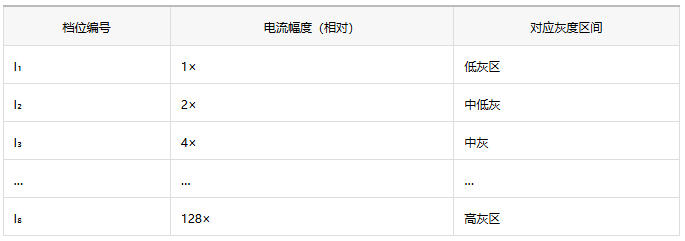

    驱动IC在内部设置多段可切换电流档位：例如 8档或16档、甚至32档电流，每档之间线性或非线性分布。

    然后在每一电流档内再用PWM占空比去细分亮度

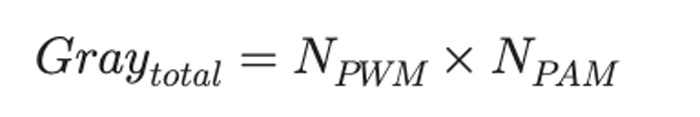

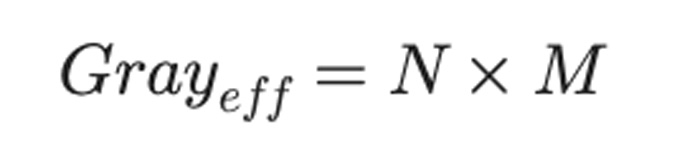

    这样系统的总灰度级数就变为：



    比如：PWM能够实现14bit（16384级），PAM分档级数为8级（3bit），那么等效的灰度深度为16384*8=131072（17bit）。

    如果再叠加上子帧分时调制技术以及空时域抖动技术，那么可进一步叠加灰度层次。

    2）不只是“灰度数量变多”，更重要的是在物理层面实现发光线性化控制

    在视觉层面实现亮度平滑一致

    LED显示面板在光电特性上会有以下方面问题：

    光输出：L=η(I,Tj)⋅I⋅DL=η(I,Tj)⋅I⋅D，其中 η随电流与结温变化（效率 droop、热红移）。

    纯 PWM：峰值电流固定、仅靠 D表达灰度；当 D大（中高灰）时 Tj↑ → η↓，Tj↑ → η↓，灰度响应次线性。

    低灰时纯 PWM 受最小脉宽量化与导通迟滞影响，打破低端线性。

    混合驱动的策略是把非线性“分段、摊平、再细化”。电流分段（PAM 档位）：选取 Ik使η(I)在 [Ik,Ik+1]内近似常数或一阶可线性化。时间细分（PWM 占空）：在该分段内用 D做细颗粒度调节，避免过高峰值电流导致η压缩。

    分段线性拟合（Piece-wise Linearization），对目标感知亮度 S（线性域）建立 LUT：



    ak（斜率/增益）：该段内“控制量变化→亮度变化”的灵敏度

    bk（截距/偏置）：该段的基线亮度（理想应该接近为0）

    通过标定拟合 ak,bk。

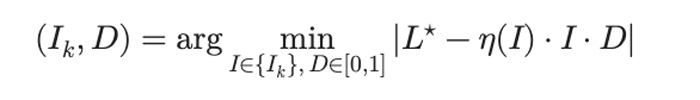

    在线运行时，给定 L*，选择最小化误差的 (Ik,D)组合：



    这样把LED发光器件的曲线弯曲度“分段摊平”，整体趋近线性响应。

    I.  而在热域与光谱域的伴生线性下，通过：

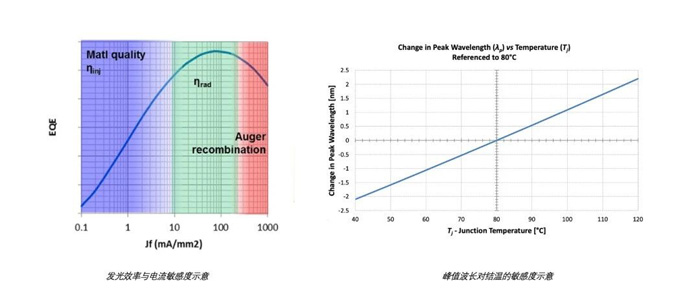

    ①降峰值电流、提高占空比分担同亮度 → 降低 ∂η/∂I（发光效率与电流的敏感度）与∂λp/∂Tj（峰值波长对结温的敏感度），减少高灰压缩与色漂。



    ②线性化不仅体现在 I–L，也体现在色度稳定 VS 灰度曲线（色度稳定性随灰度的变化函数曲线），利于统一 γ 与白平衡。

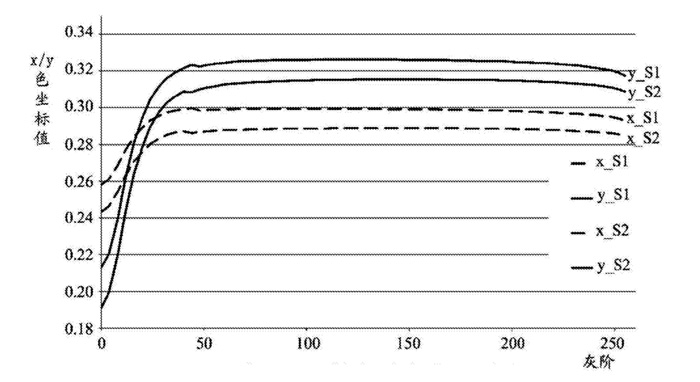

色度稳定性随灰度的变化函数曲线示意图（纯PWM）

    （这里就不展开讲了，不然写不完。感兴趣的可以查找对应的知识点。热域线性：随着输入灰度（或目标亮度）按近似等步进增长，结温 Tj的变化也呈近似等步进（或稳定斜率）增长，而不是忽冷忽热、忽大忽小。光谱域线性：同样地，发光峰值波长 λp、色度坐标 (x,y)、色温（CCT）等光谱/色度量随灰度按近似等步进（或稳定斜率）变化，而不是时轻时重地漂移。伴生：是在把“电—光（亮度）”关系做线性化之后，热与光谱两个域也“跟着一起”变得更线性、更可预期。）

    II. 在低灰的线性度修复上，优先用小电流+较宽脉宽，避开 ns–µs 量化与 turn-on lag。

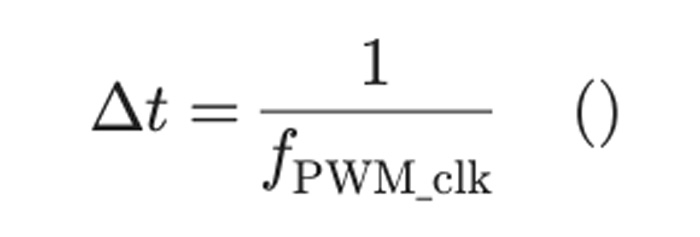

    ns–µs 量化：PWM/子帧驱动的“最小时间步长”受系统时钟与扫描时序离散化限制，



    再叠加行扫描、移位/锁存/OE 保护时间后，能分配给像素的脉宽只能取 △t的整数倍。当 △t落在纳秒到微秒量级时，就称为 ns–µs 量化。

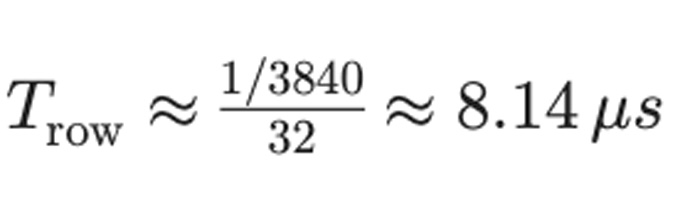

    比如：3840Hz刷新，1/32扫的屏幕，一行可用的时间为



    如果按照14bit灰度设计，那么LSB的理论脉宽为：

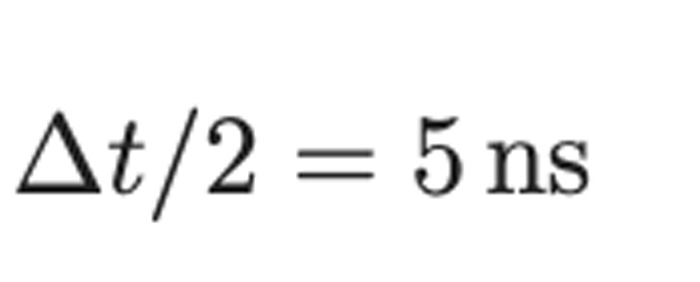

    若 △t=10ns，量化误差上限：



    灰度1的相对误差：



    如果tlag,on + ttail =200ns,则 teff ≈ 0.5μs - 0.2μs =0.3 μs 。亮度被吃掉40%，1、2灰阶有可能合并。

    turn-on lag（导通迟滞）：从控制信号（OE/ PWM 置“开”）到 LED 真正开始稳定发光的时间延迟与建立时间。不仅包含“延迟”，还包含电流从 0 上升到目标值的上升时间与稳态建立，以及关断后的尾巴/残余（turn-off lag/afterglow）

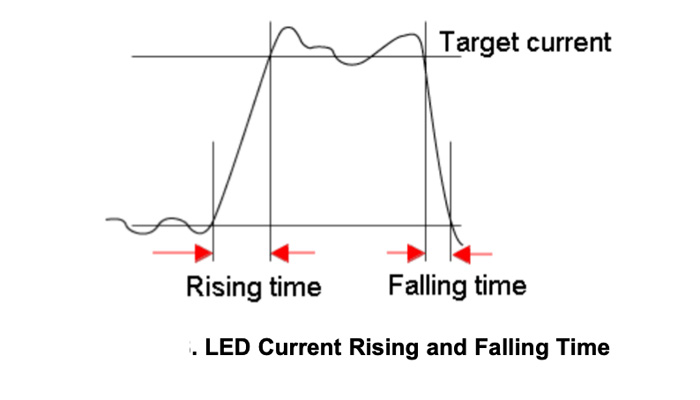

Turn -on lag(导通迟滞）示意图

    III. 视觉平滑度方面，进行目标量化让每步小于JND。

    人眼可觉察差（JND）近似满足：



    通过 PAM×PWM 的“乘法分辨率”，把最小亮度步进压到 JND 之下；等效位深提高，供 γ 映射、校正、抖动留足冗余。

    五、最后

    LED显示面板的灰度指标和灯有关系，也和人眼有关系。灯是表现，人眼是评判。所以想要将灰度指标控制的“好”，需要透彻的研究灯的特性和人眼的特性，灯的特性是不会变的，人眼就麻烦了，在不同的环境下，不同的情绪下都会变化。这就需要你有足够多的余量来调节以符合这种变化的特征。混合PWM+PAM驱动技术赋予了LED显示面板这种可能性，通过分段电流档位照顾了灯的特性，通过在电流档位内进一步采用脉宽调制细化了亮度变化步进，让人眼看起来是平滑的。

    不过总的来说，要把“灯的物理非线性”和“人的感知非线性”同时压平，需要更高内部位深与双自由度调光。
