透明显示新方案，沃格与追觅颠覆透明视界的未来

    透明显示一向被视为“差异化显示”的王牌，尤其是广告和数字标牌市场的透明更是“最强效果制造大师”。但是，传统透明显示往往在“高清、高透和成本”三大价值点上不能兼得。

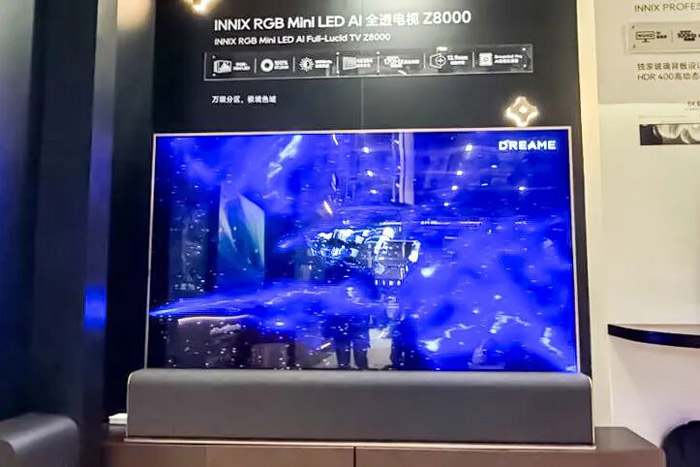

    3月13日，AWE展会第二天，沃格光电联合追觅重磅发布全球首款85寸玻璃基RGB Mini LED AI全透电视Z8000。这款85英寸的液晶大屏，或许会成为打破高性能透明显示“普及化”瓶颈的金钥匙。

    液晶+RGB Mini LED，透明显示的新玩法

    液晶显示技术是目前显示产业规模最大、供给最强、平均成本最低的品类。如果液晶显示能够“高效透明”，将推动透明显示设备大规模普及化应用。

    但是，传统液晶透明显示产品有两个问题：因为这些产品采用“侧边框”照明方案，所以产品尺寸很难“很大”、亮度也很难满足“高性能需求”。原因很简单，对于大屏而言，侧边灯组的性能难以满足整屏高亮需求。这也是传统液晶透明显示产品始终没有走出概念阶段的原因。

    但是，这次沃格与追觅的85英寸透明显示产品，采用了直下式背光技术——即沃格玻璃基板RGB Mini LED技术。

    GCP（玻璃线路板）技术，自身具有基材的透明性。这与PCB板必然是不透明的形成了反差。同时，Mini LED技术的发展，使得“不透明的LED”晶体在基板上占据的面积有限。

    Z8000产品采用一区四灯、16128个动态调光分区、64512颗灯珠。这一数量，对于背光而言是很大的规模，但是对于整个85英寸面积而言，六万多颗Mini LED灯所占据的面积也就只有几十平方厘米，且被切分成六万多个区域，均匀分布在整个透明玻璃基板上。视觉上的阻碍性可以忽略。

    通过LED灯面积占比极低和透明玻璃基板的组合，该产品实现了“背光组”的高透性。而液晶屏自身就是一种透明系统，所以整体设备呈现透明显示的特点。且因为六万多颗Mini LED的高效性、照明规模足够大，所以整机可保持10000nit峰值亮度。

    所以，Z8000对比传统液晶显示透明化的侧边照明方案，至少有三大优势：第一高亮和大屏化；第二部分区域背光可关闭，在整屏开机下保持透明区域的通透效果；第三，直下背光，侧边占位更少，让多屏拼接应用时，缝隙更小。

    可见，通过与追觅的合作，沃格开发出独有技术路线的液晶透明显示，拥抱进一步扩大的透明显示产业潜能，也将有利于玻璃基电路技术的持续发展。

    多种透明显示竞品之争，沃格新技术表现如何

    目前，透明显示的技术路径较为丰富，包括传统LED直显的“冰屏”技术、OLED技术、传统侧边照明液晶技术、投影技术、Micro LED技术等。

    其中，传统“冰屏”虽然价格较低、整屏亮度较高、透明度良好，但是像素间距往往过大、PPI分辨率参数较低，并不适合橱窗等中小尺寸显示应用。其主要作为大型舞台背景等应用。

    OLED透明显示技术，实质是对传统OLED基板上四分之三的像素位置留空，进而形成透明部分。这种处理技术，让OLED透明显示与一般OLED面板的尺寸基本重合，但PPI像素密度大幅下降、整屏亮度大幅下降。再结合OLED本就不擅长高亮显示，这让OLED透明显示最大短板就局限在“亮度不足”上。

    传统侧边照明液晶透明显示，上文已经提到，主要缺点是大型化能力不足、亮度受限。这决定了其应用场景单一。

    投影透明显示技术，其是采用半透明半反射屏幕作为投影幕布。这种技术对光学设计要求很高，对屏幕材料特性与工艺要求也很高。但是，透明效果不佳、整屏亮度受限。更因为投影显示自身抗环境光能力相对其他显示技术更弱，所以画面对比度表现、通透感严重不足。即其对比度性能和工程集成的光路设计是主要缺点。

    Micro LED技术应用于透明显示的优势非常大：透度、亮度不成问题；分辨率更可以做到P0.4、P0.2等超微间距，超高PPI分辨率；产品尺寸覆盖几英寸到数百平米超大屏……简直就是透明显示完美答案。但是，目前Micro LED显示大规模集成的工艺成熟度有限，产品成本较高。即，成熟度不足和成本高是Micro LED透明显示现阶段的主要缺点。

    与以上产品对比，沃格和追觅的玻璃基RGB Mini LED+液晶的透明显示方案，克服了液晶透明显示传统侧边照明的亮度和尺寸瓶颈；拥有液晶显示自身的高成熟度和成本优势。其在满足关机透明，开机显示；显示时保留半透效果的应用中，市场探索价值很值得期待。

    不过，液晶透明显示或者投影透明显示，这种照明光源透明技术，与OLED、Micro LED等自发光透明显示比较，其在显示画面时，透明部分的通透性受限更严重。沃格新技术，可通过更多的分区背光高效调节，改善这一点。但是并不能彻底解决只要开机显示，背光照明就会对透明区域干扰的问题。这将局限这类产品的应用场景——但，考虑到液晶技术的成熟度和成本优势，其依然值得行业期待。

    玻璃基板或乘势崛起，沃格掌握先机

    在玻璃背光基板LCD透明显示之前，沃格玻璃基板技术主要市场已经有多个部分：

    第一是LED直显大屏上，玻璃基板代替传统PCB板。其核心优势是与PCB比较，更适配Micro LED巨量转移工艺，同时在超精密布线产品上，具有潜在成本优势。

    第二是在电竞显示器等液晶背光领域，玻璃基板体现出“形态和性能”双优势。理论上，其厚度较传统方案可降低4成。同时，玻璃基板支持最小线宽3–6μm，远优于PCB（≥100μm），适合实现高分区控光（如2304分区），显著减少光晕，提升HDR画质——在大尺寸液晶背光板上，这种高密度也许技术价值有限，但是对于27英寸等中小尺寸产品，更薄、更轻的形态优势、更密集的分区布线能力的HDR分区优势等是极大的竞争力。

    第三，是在芯片封装领域的发展。其全玻璃堆叠结构（GCP）方案，已与北极雄芯等战略合作伙伴合作，进行产品方案确定和联合开发。1.6T光模块玻璃基载板已完成小批量送样。

    随着沃格与追觅联合发布的玻璃基背光液晶透明显示产品问世，玻璃基板又打开了一条“特殊路径”，或将推动玻璃基板产业更进一步发展。

    特别是考虑到2026年以来，全球PCB市场供给紧张。其在AI需求爆发，高等级PCB需求快速增长背景下，叠加铜等关键金属价格持续上涨，已经让多家日系龙头供应商做出涨价3成的决策。传统PCB市场的成本与价格变化，将进一步放大沃格玻璃基体系的市场竞争力。

    据悉，沃格光电TGV技术可实现最小孔径5μm、最大深宽比100：1，可加工玻璃厚度范围0.05-1.1mm，且掌握“薄化、镀膜、TGV、精密镀铜、多层线路制作”全制程工艺。成都沃格8.6代线预计2026年量产，达产后月产能预计可达2.4万片，进一步满足大批量客户规模应用需求。

    可以预见，随着玻璃基板应用潜能的进一步开拓，如透明显示需求的不断释放和技术的持续迭代，沃格光电凭借其在玻璃基板领域的先发布局与产能优势，有望在未来的高端集成线路基板市场占据先机。全新体制和技术框架下的液晶透明显示大屏，也将推动透明显示从概念场景走向更广阔的大众市场，为智能显示终端创新应用注入核心技术的源头活水。
