GQY数字拼接显示系统助山西武警总队信息化建设

来源:投影时代 更新日期:2012-06-05 作者:佚名

    信息化是当今世界发展的重要趋势,信息技术的高速发展,以前所未有的速度推动着世界新军事革命向前迈进,信息已成为军事领域最活跃的因素。武警部队是国家武装力量的重要组成部分,担负着维护国家安全和社会稳定的神圣使命,新军事变革风起云涌,给武警部队的信息化建设提出了新的挑战,加快武警部队信息化建设,提高部队在现代条件下执行任务的能力,是适应时代发展大势的正确选择,是推进武警部队现代化建设的必由之路。

    走进山西武警总队的指挥中心便能感受到浓浓的信息化建设气息,市政府等重要执勤点、各大主干道、交通要道都清晰地显示在大屏幕拼接屏上,如何运用信息技术提高“处突”能力?山西武警总队着力打造可扩展的信息化指挥中心,加强了山西武警总队信息获取、信息传输和信息处理能力,使指挥中心对突发事件现场情况和处置进程能够实时掌握和控制,实现在动态条件下对部队实施高效可靠指挥。

    在指挥中心大信息量、高数据流以及多路监控业务需求的情况下,大屏幕组合显示系统能够灵活方便地提供一个内容丰富、准确高效的信息图像显示平台,一个贴近实战需要的综合信息显示界面,能够对各种视频信号、网络资源和相关资讯进行实时的监控和智能化管理,使监管人员能及时提出预案、方案和决策意见,确保指挥系统的决策、命令能够稳妥迅速地传达执行并反馈,从而保证整个指挥系统具有联动性、高效性、完整性。

    本方案是针对指挥中心对大屏幕显示系统的需求特点,由山西武警总队携手宁波GQY视讯股份有限公司共同精心设计,建设的一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便、性价比高的大屏显示系统。山西武警指挥中心由作战指挥中心、作战勤务值班室、后勤部值班室、政治部值班室组成,根据各部分的不同职能,量身打造了不同的大屏幕显示系统。

GQY数字拼接显示系统助山西武警总队信息化建设

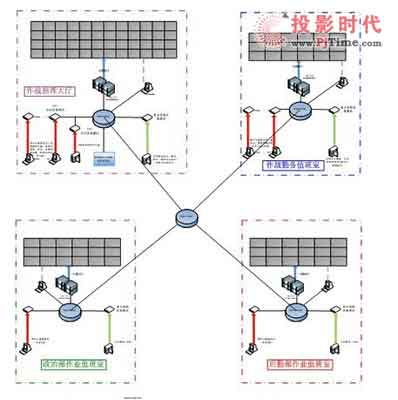

系统结构图

    作战指挥中心是总队进行处突指挥工作的核心场所,是全总队各类信息的汇聚点,是部队信息上传、下达的中继点。该平台具备强大的实时决策、指挥调度功能,通过计算机信号、网络信号、监控视频、高清会议等的接入,完成突发事件的实时监控、指挥调度、音视频交流等。此套大屏幕显示系统采用一套4行12列67英寸LED光源高清DDSP-67E投影单元组成,采用美国TI公司最新的0.95英寸12°LVDS(SXGA+,1400×1050分辨率)DMD芯片,是目前背投拼接领域分辨率最高的一款显示芯片,具有超高分辨率、高清晰度、高对比度等显示特点,画面能够以M×N方式任意缩放、漫游、迭加,小于0.5mm拼缝使复杂的显示图像不会产生画面错位现象,完全适用于作战指挥中心高分辨率、高速GIS地理信息、高清监控视频、视频会议对显示终端的要求。


作战指挥中心大屏幕显示系统结构图

    其他三个系统主要用于作战勤务值班、后勤部值班、政治部值班,辅要功能为举办临时会议、商讨决议等,根据职能要求,GQY在山西武警总队信息可视化管理综合解决方案中设计了三套液晶拼接屏,均由3行6列46英寸LPD-46A液晶显示单元组成,能够通过选择切换的形式将视频图像或计算机画面显示出来,在液晶拼接显示墙上任意位置、任意大小以窗口形式显示,或者放大至全屏显示。

    LED光源

    LED光源投影是7×24控制室显示的未来趋势,将取代传统的汞灯系统。相对于传统汞灯,此项全新技术具备众多优势。采用LED光源寿命长达6万小时,省去灯泡、色轮等传统耗材,使得维护异常简单;同时LED光源自发光以及高色域的特点,也使得DLP拼接单元的色彩表现更上一层楼。

    网络分布式结构

    系统采用网络分布式结构,即所有的信号源均先进行网络编码,通过交换机接入IPW-S200多屏拼接控制器,具有海量信号接入能力,不同的大屏幕显示系统由多台输出设备连接,并提供所有信号源的解码显示。无论是复合视频信号还是各类计算机信号、流媒体信号,均可通过网络编码方式输入控制器,使其具有强大的输入信号扩展能力。当需要增加新的信号时,只需增加新的信号采集模块即可连入网络即可完成新信号在大屏幕上的显示。

    同时系统信号集中在指挥中心采集,各种信号可由指挥中心通过网络传至其他三处分控中心,布点方便,极易扩展。

    统一控制

    系统具有灵活的控制,所有的拼接处理设备由统一的IpRemote控制软件统一管理,控制器采用了纯网络的架构设计,故在同一网段的任意一台计算机均可以通过IE浏览器输入用户名和密码来实现对大屏幕的控制,并通过IpRemote大屏幕控制软件管理所有的信号源,可对信号源进行添加、删除、排序、预览、缩放、拖动漫游等操作,也可对矩阵、视频服务器等设备进行控制和管理,故网络上的任意一台计算机均可以作为大屏幕的控制电脑,与传统方式需要专设一台控制电脑控制大屏幕相比,其控制的灵活性、便捷性大大增强。

    山西武警总队指挥中心的建设,是从适应中国特色新军事变革和部队应急救援指挥需要出发,应急指挥中心实现真正意义上的“勤务管理可视化、指挥控制实时化、教管训保网络化、机关办公自动化”,切实提高部队战斗力,使首长做到“运筹帷幄之中,决胜于千里之外。”
