普及接口技术 谈平板显示各种接口

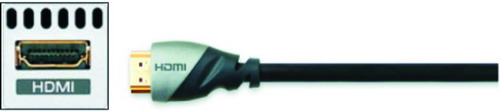

图1 HDMI接口及连接电缆

HDMI(High Definition Multimedia Interface，高清晰度多媒体接口)是首个也是业界唯一支持的不压缩全数字的音频/视频接口。HDMI通过在单线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。

HDMI接口的优点：

HDMI规格的接口在保持高品质的情况下能够以数码的形式传输未经压缩的高分辨率视频和多声道音频的数据。 其卓越性能超越了以往所有的产品。

HDMI规格的连接器采用单线连接，并且没有长度限制，取代了产品背后的复杂的线缆。

HDMI规格可搭配宽带数字内容保护(HDCP)，以防止具有著作权的影音内容遭到未经授权的复制。

HDMI接口的发展历史

2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。Digital Content Protection, LLC (Intel的子公司)为HDMI提供高带宽数字内容保护(HDCP)。 另外, 主要的动态图像制造商比如Fox, Universal, Warner Bros., 和Disney, 系统运营商DirecTV和EchoStar (Dish Network)以及CableLabs和Samsung等都支持HDMI.

2002年底，HDMI 1.0标准颁布。HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号(一个1080p的视频和一个8声道的音频信号需求少于4GB/s)并有很大余量。这允许它可以用一根电缆分别连接DVD播放器，接收器和PVR。此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

在HDMI LLC公布的HDMI的1.2版能更好地兼容PC系统，它增加了若干条非常重要的改进，以方便PC连接和数字音频流(SACD等)的传输。

于2006年6月公布的HDMI 1.3标准包括以下的新功能：

更快的速度： HDMI 1.3 将其单链接带宽由165MHz(4.95Gbps)提高到340MHz(10.2 Gbps)以支持未来高清晰显示设备的需要，例如更高的分辨率、深色和高帧率。

深色： HDMI 1.3 支持 30 位、36 位和 48 位(RGB 或 YCbCr)的色深，之前 HDMI 版本的色深最高为 24 位。

色空间更宽： HDMI 1.3 去除了所有色彩选择的限制：下一代"xvYCC"色空间是现有 HDTV信号色彩的1.8倍；让HDTV显示色彩更加精确；使显示器达到电影质量的自然、逼真的色彩。

新型迷你接口： 随着小型便携式设备，例如HD摄录一体机和数码相机需要HDTV的无缝连通性，HDMI 1.3提供新型、更小的波形因数接口选项。

唇型同步： 因为消费性电子设备正在使用不断提高复杂性的数字信号处理技术，以增强画面内容的清晰度及细致度，要使用户设备中的影音内容同步成了一大挑战，潜在地需要复杂的终端用户调节。HDMI 1.3 加入了自动视频/音频同步的功能，使设备能完全精确且自动地执行同步。

新型无损音频格式： 除 HDMI 支持高带宽的未压缩数字音频和所有现有的压缩格式(例如 Dolby Digital 和 DTS)的现有性能外，HDMI 1.3 还新增了对新型、无损压缩数字音频格式 Dolby TrueHD 和 DTS-HD Master Audio的支持。

HDMI技术细节

HDMI视频格式： HDMI支持RGB信号、4:4:4采样的YcbCr信号及4:2:2采样的YCbCr.传输速率最高的24位/像素。对于640x480清晰度, R′G′B′通常的采用后数据范围为0-255. 对于YcbCr及所有其它RGB清晰度，采样后的数值范围为16-235。

HDMI音频数据格式：基于DVD音频标准，HDMI支持1~8组非压缩音频传输，音频支持48,96 or 192kHz等多种采样率。根据视频格式，HDMI可以传输不同数量的采样率在192KHZ的压缩音频。支持最大8个音频通道。

HDMI接口的特性：

完全的数字信号接口，无压缩，从信号源直接输出的直接数字图象及音频。

一根线缆满足传输视音频信号的需要，所有的HD信号及音频信号在同一根线缆内传输，包括5个视频分量及多通道音频。

HDMI接口还支持传输智能信息如宽高比及信号格式、控制信息等，为设备间的智能化控制提供可能。

支持HDTV 1080P及更高清晰度信号的传输及显示，适应HDTV的应用。

HDMI连接器

标准的Type A HDMI连接器有19个针脚，较高分辨率的版本称为Type B，已经被定义，虽然还没有被广泛采用。Type B有29个针脚,允许它去携带一个扩展的视频通道以支持高分辨率的显示。Type-B被设计支持高过1080p的分辨率。

Type A HDMI向后兼容用在目前的计算机监视器和图像卡的单一连接的数字视频接口(DVI). 这意味着一个DVI源通过一个合适的接口卡或电缆可以驱动一个HDMI监视器,反之亦然,但是HDMI的音频信号和遥控特性就不能得到支持了. 另外，不支持HDCP, 视频质量以及分辨率可能由信号源处被人为地降低以阻止最终用户观看尤其是复制被法律保护的内容。Type B HDMI同样地向后兼容双连接的DVI.。

HDMI的应用

2004年，消费电子行业开始在DVD播放器、有线电视/卫星电视机顶盒上添加HDMI接口，此外，HDMI接口还开始逐渐出现在数字电视及LCD/等离子显示器上，2004年底，HDMI被广泛采用在电视和显示器上。

根据提供HDMI技术授权的HDMI Licensing公司的数据，截至2006年6月，全球超过 400 家消费电子和 PC 产品制造商已采用 HDMI接口。市场调查机构In-Stat 预计2006年会有6000万采用HDMI的设备上市，包括机顶盒、DVD播放机和A/V接收器等。从全球来看，DVD拷贝控制协会已经将具有防拷贝功能的HDMI指定用作CSS保护内容的授权数字输出接口。

尽管HDMI标准不断获得业界认可，但目前只是将其作为一项产业标准，还没有计划将其向ITU或ISO等国际组织提交使其成为国际标准。 采用HDMI接口的新型设备不断增多。除了DVD播放器、机顶盒、A/V接收器及音频/视频监视器，HDMI接口还将应用于个人电脑、蓝光驱动器、游戏控制器和便携电子设备等。

中国采用HDMI接口的消费电子厂商越来越多，康佳、长虹、创维、TTE、厦华和海信等家电大厂都已经采用HDMI作为接口。

于2005年11月21日在深圳HDMI授权测试中心和PanelLink Cinema测试中心，将为中国消费电子厂商提供本土化的测试服务，极大地简化并加速中国消费电子厂商HDMI产品投入市场的进程。深圳HDMI测试中心是全球第四家HDMI授权测试认证中心，其他三处分别位日本大阪(隶属于日本松下)、法国Caen(隶属于飞利浦)和美国加州(隶属于Silicon Image)。此外，Silicon Image将于2006年年中以前在上海新成立一家HDMI测试中心。
