投影工程设计方案

一、投影工程系统概述

    随着电子信息技术的不断发展，数字视频技术也逐渐趋於成熟，并将迅速改变我们的生活，随着互联网宽带技术的发展，数字视频技术已经融入视频会议、远端医疗、远端教育、远端监控、流媒体技术等多个方面，并服务於各行各业，因此对於现在来说，数字视频技术无疑是新的经济增长点。

二、用户需求

   整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，完成智能化的视频会议。

（一）多媒体投影工程显示系统：

   多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。

（二）A/V系统：

   A/V系统由计算机、DVD、VCR（录像机）、实物展台、远端视频会议系统、功放、音箱、数字硬盘录像机等A/V设备构成；

   完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。并且通过数字硬盘录像机，能够将整个过程记录在硬盘录像机中，便於以後的查询、回顾等。

（三）投影工程会议室环境系统：

    会议室环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个会议室环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。

（四） 智慧型多媒体中央控制系统：

    采用目前国内档次最高、技术最成熟、功能最齐全，用途最广的XK（星控）中央控制系统，该系统是目前国内最先进的中央控制系统设备。实现多功能会议室各种电子设备的集中控制。

• 要求操作简单、人性化、智能化；
• 要求整个系统可靠性高；
• 能够实现自动化程度高的智能化控制，尽量减少操作人员的操作复杂性，实现"一键到位"式的控制方式；
• 尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；
• 能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；
• 能够控制DVD、录像机 进行播放、停止、暂停等功能；
• 能够控制实物展台进行放大、缩小等功能；
• 能够控制音量，进行音量大小的调节功能；
• 能够实现音视频信号、VGA信号自动切换控制功能；
• 能够控制会议室的灯光和窗帘，自动适应当前的需要；

（五）投影工程设备清单：

    整个系统的设备清单（含控制方式分析）如下：

三、投影工程产品清单

    根据上述设备情况，列出星控中央控制设备清单及说明：

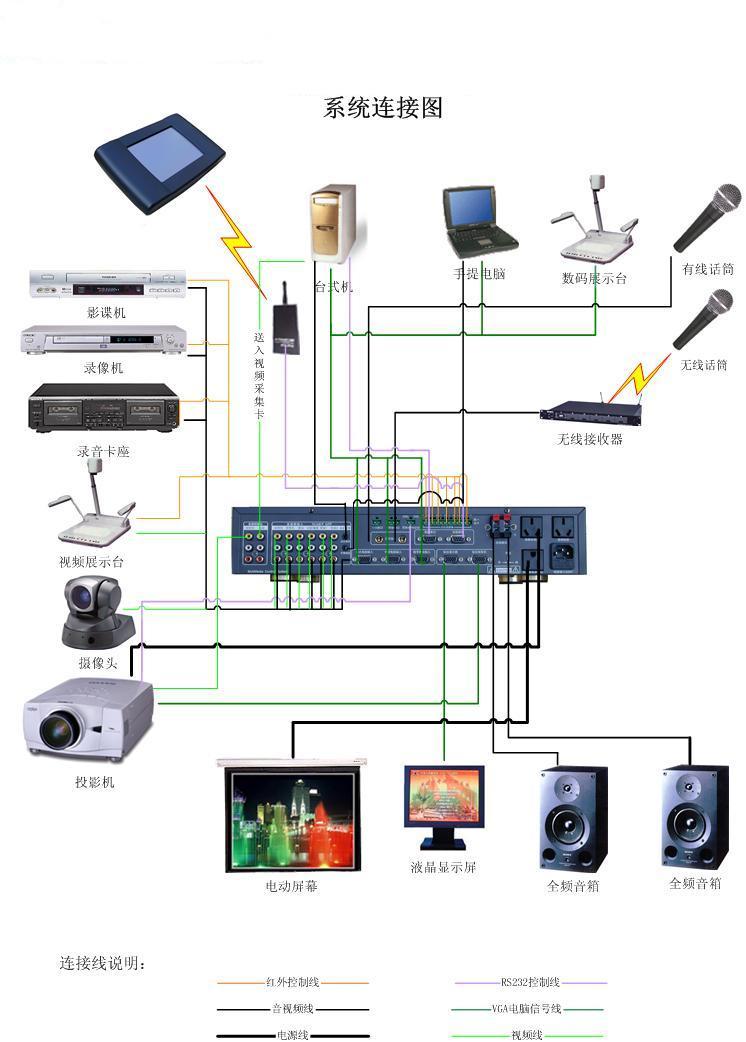

四、投影工程系统示意图

五、投影工程功能描述

    通过安装以上星控中央控制系统，能够轻松的实现智能化、人性化的控制：

1. 多媒体显示系统的控制：

• 通过主机后面的RS232串口，控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；
• 通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像的切换；
• 通过SV-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，电动吊架和萤幕自动下降，投影机关时电动吊架和屏幕自动上升；
• 可以利用XK-win软件的视频预览功能，在将视频投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。

2. 实现A/V系统的控制：

• 通过主机内置的A/V矩阵和VGA矩阵进行切换，自动切换DVD、VCR、计算机的音频输入；自动切换DVD、VCR、实物展台、预留视频的图像到投影机；
• 通过主机後的IR（红外）控制接口和IR（红外发射棒），控制DVD（录像机、实物展台）的所有动作，如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等；并且可以自动将DVD（录像机、实物展台）的图像切换到投影机，投影机自动选择视频输入，自动将DVD（录像机、实物展台）的声音切换到功放；
• 通过内置音量控制器，控制功放输出音量的大小。

3. 实现会议室环境系统的控制：

• 通过SV-8（8路强电继电器），控制日光灯的开关，以便於更好的观看；
• 通过SV-8（8路强电继电器），控制窗帘的开/合，迎合各种场合的需要；
• 通过内置4路强电继电器，控制投影机、A/V设备的设备电源，实现电源的自动、节能管理，而且可以更好的保护设备，如系统会在投影机关机後预留足够的时间给投影机散热，然後才自动断开投影机的电源。

广州星控电子科技
