国产投影机实用维修资料（三）

三、国产贴牌的常用进口投影机资料

资料1、ASK C110  DLP投影机电路组成框图及各接口定义

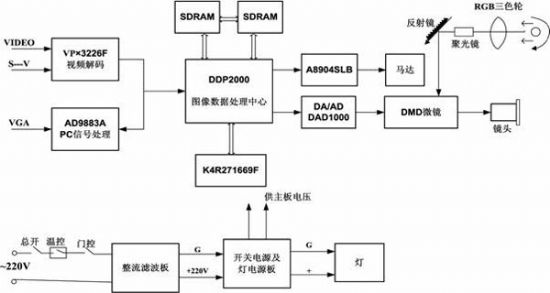

　　一、电路方框图（图8）

（图8）

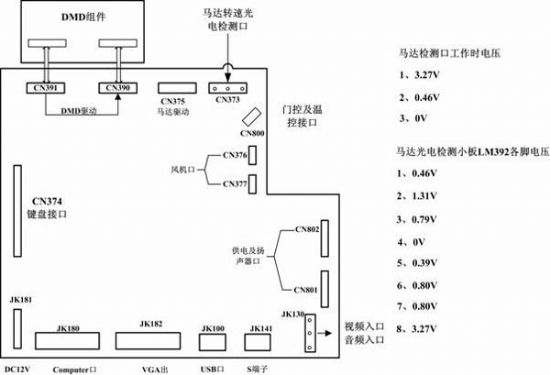

　　二、主板各接口位置及定义如图9：

（图9）

　　三、开关电源及投影灯板正常工作时各接口电压：

CN611：○1G      ○2 NC     ○3200V
CN671：
○1 0 ○8 0
○2 6.85 ○9 0
○3 0 ○10 14.39
○4 2.56 ○11 4.22
○5 2.56 ○12 0.97
○6 0 ○13 1.07
○7 4.84 ○14 0.12

　　注意：所用灯泡为直流灯泡，其管压降为60~62.5V

资料2、富可视INFCONS×1a  DLP投影机电路组成框图及各接口定义

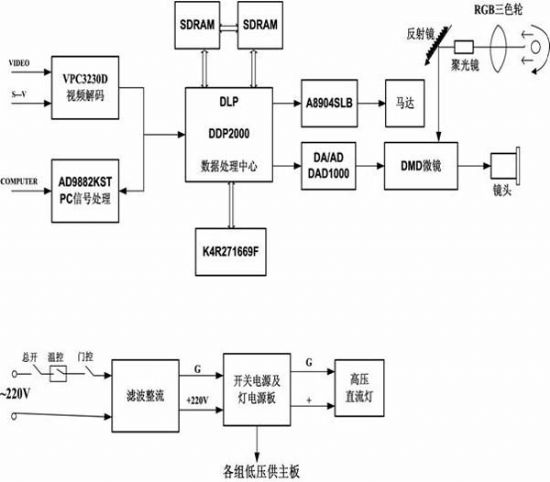

　　一、组成方框图（图10）

（图10）

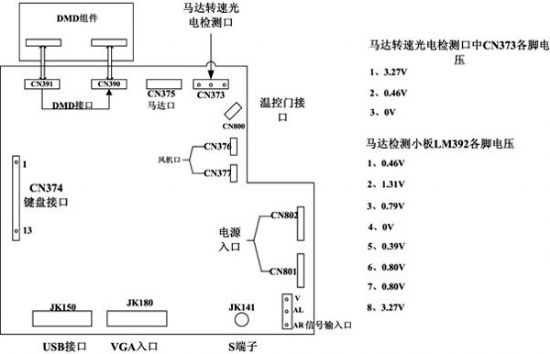

　　二、主板各接口位置及定义（图11）：

（图11）

　　三、开关电源及投影灯板正常工作时各接口电压：

CN611：○10V      ○2 NC     ○3200V
CN671：
○1 0 ○8 0
○2 7.27 ○9 0
○3 0 ○10 14.1
○4 2.55 ○11 4.0
○5 2.55 ○12 0.97
○6 0 ○13 0
○7 4.69 ○14 0.11

　　注意：所用灯泡为直流灯泡，其管压降为60~62.5V

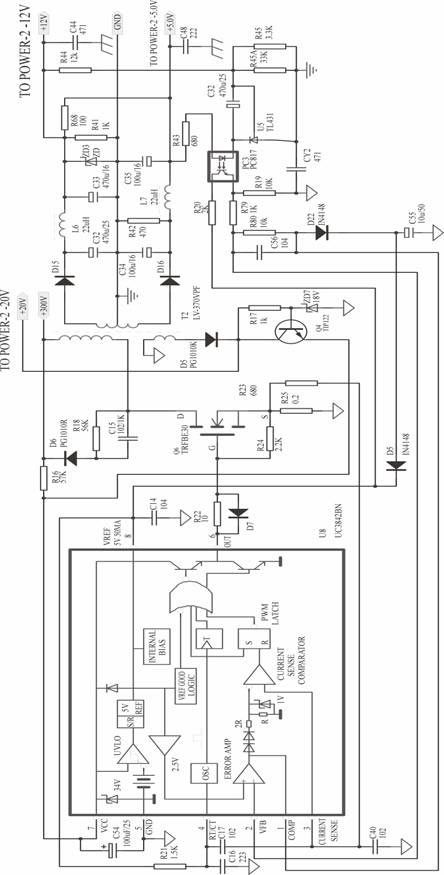

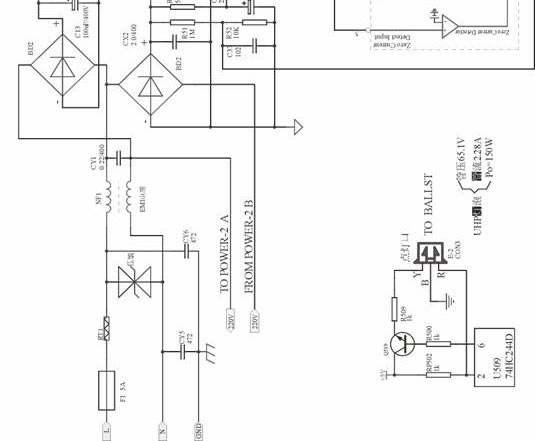

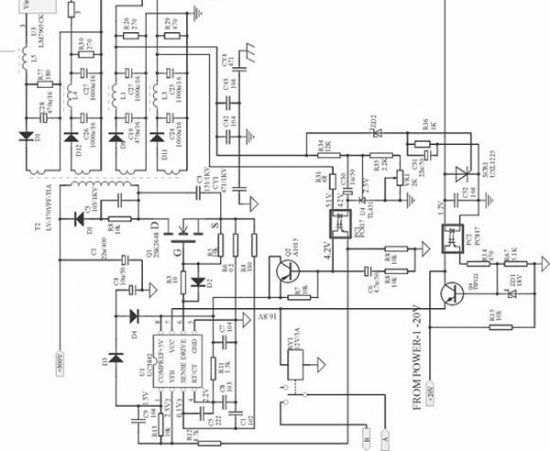

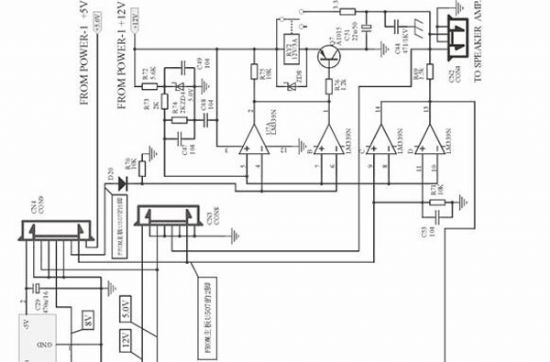

资料3：1520、2420开关电源电原理图（图12）

（图12）

（图13）

（图14）

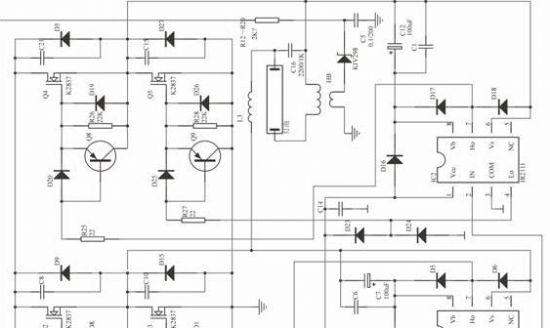

资料4：1520、2420电子镇流器电原理图（图15）

（图15）
