厚度仅9.9毫米，COB显示进入超薄时代，为工程应用提供新标杆

    近日，在北京BRTV广电展上，赛普科技蝉翼系列壁纸屏，因其在技术创新和行业引领方面表现突出，荣获“BIRTV2026特别推荐项目”。

    该产品的特点核心是9.9毫米的超薄厚度。据悉，这是COB显示屏首次获得低于1厘米的产品厚度。超薄技术的发展正在成为COB“更好”的标志，为室内应用、特别是创意应用提供更多“可能”。

    超薄成为潮流，COB进入新时代

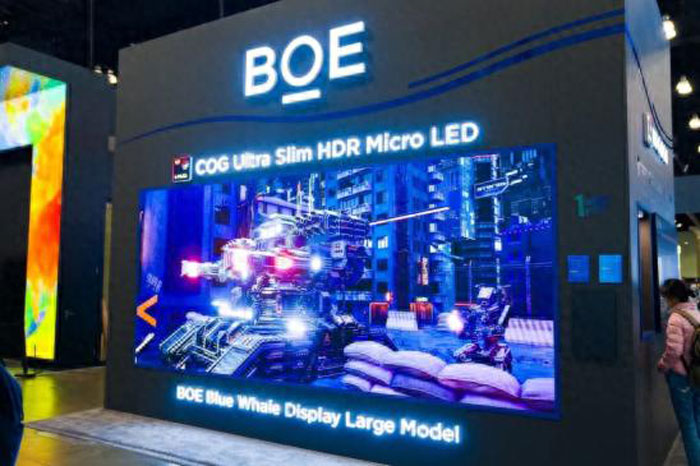

    传统的亚厘米超薄LED直显产品，主要集中在TFT-Micro LED技术品类上。例如，2026国际显示周展会（美国洛杉矶），京东方全球首发的205英寸超薄HDR Micro LED产品，模组厚度仅5毫米。

    该产品采用 LTPS (低温多晶硅) 驱动 与 GIA (玻璃基整合) 设计，利用玻璃基板的高平整性、AM-TFT半导体背板电路的超薄优势，实现了产品形态的大幅突破。但是，作为TFT-Micro LED技术品类，其在成本竞争力上颇为不足，产能规模更为有限。

    或者说，TFT-Micro LED的超薄，更多是LED直显的“奢侈品”，而不是真正的行业能够大规模“应用”的品类。

    与TFT-Micro LED技术对比，COB的超薄产品则拥有“超高清、高分辨率”与“经济可大规模量产普及”的两大市场优势。我国2025年COB产能突破百万平米，2026年更是将提升到每月10万平米的新量级。

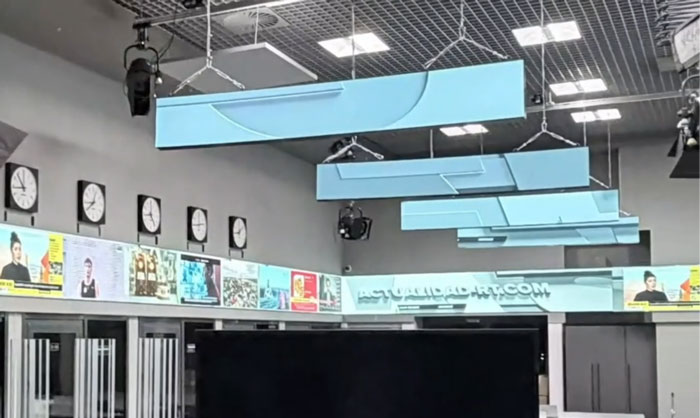

    这次BRTV展，赛普科技蝉翼系列壁纸屏，采用COB技术不仅是产品技术实现了9.9毫米的突破，更是已经落地今日俄罗斯国家电视台：蝉翼系列超薄壁纸LED屏，点间距P1.56，屏体总长35.4m，屏体高度0.675m，共计118个显示单元，突出体现了“薄、轻、超高清”的应用特点。

    可以说，COB作为高速增长的主流品类，实现亚厘米厚度的突破，是一个标志性的时刻：其是LED直显超薄产品更为流行，并推动LED亚厘米厚度产品应用普及化的转折。

    追求超薄，行业企业新竞争点

    2026年以来，LED产品的超薄趋势愈演愈烈。不仅是赛普积极布局，而是成为了一个行业“大趋势”，产品技术路径更涉及COB和MIP两大主流矩阵：

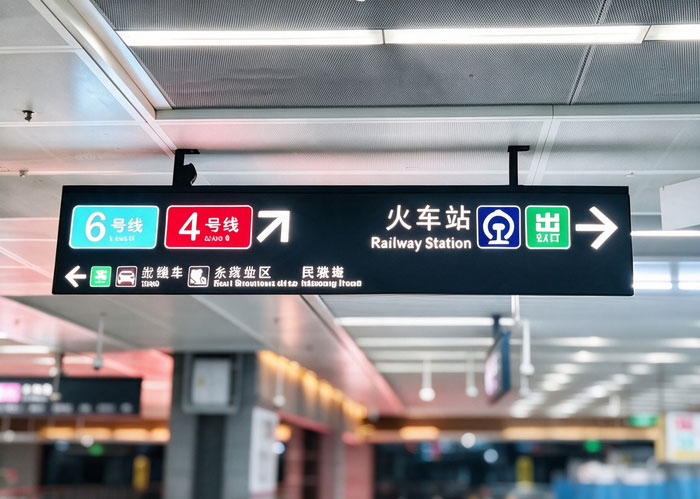

    例如，视爵光旭GeminiLED超薄双面屏落地深圳北站。该产品采用双面屏设计，厚度仅为25.5mm，超薄，MIP技术视觉上轻盈通透，重量上更为适配悬挂安装，为深圳北站南来北往的乘客提供高清高亮全彩显示。双面25.5毫米，意味着单面显示已经是一厘米级别的产品。

    再例如，洲明科技 (Unilumin)推出了UTV SCX系列超薄COB广告机，屏体厚度仅12mm，比传统产品厚度降低80%、重量减轻40%，更是配合低电压和多重防护，达到家用安全级别，可广泛应用于会议、家庭巨幕、商业广告板等场合。

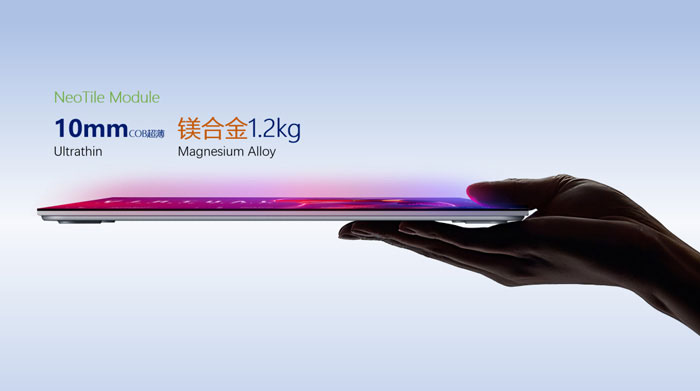

    此外，2025年推上市的，曾经荣获2026年iF设计奖的洲明科技NeoTile超薄智能显示屏，更是将厚度控制在了10mm。该产品是COB技术当时的“最薄”。其不仅彻底打破LED屏幕 “傻大笨粗” 的工程形象；更值得一提的是，NeoTile系列显示表面还拥有拟真木纹、大理石、水泥等装饰性材料纹理设计，在应用上支持ToC化安装体验，即插即用。

    除了厘米级别的极致产品外，30-40毫米厚度，以及特殊应用品类上，超薄产品更是“数不胜数”的大量涌现：

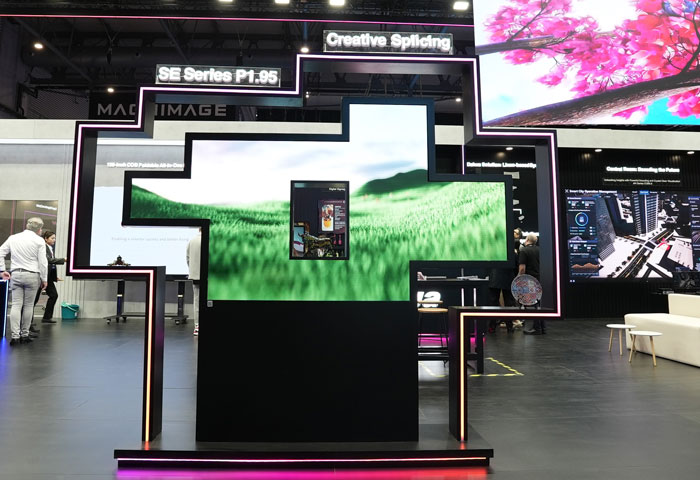

    例如，2026年春季，索尼宣布推出全新LED显示屏产品Crystal LED S系列，该系列包括ZRD-S12G和ZRD-S15G两款超薄型号，分别提供P1.25和P1.56的像素点距，最高亮度均可达800cd/㎡，箱体厚度仅为约45毫米，深度较以往产品缩减了35%。大华SE系列室内LED产品最低拥有比行业同类产品薄30%的28毫米超薄箱体，以及可定制的箱体边缘设计。

    再例如，全球首款MIP全息隐形屏Udesign SV：厚度仅有2mm，透明度90%。国星科技推出采用MIP倒装方案的软模组产品，其模块厚度仅4.2mm，主要面向圆柱、弧形墙、飘带等异形创意显示场景。

    此外，超薄也是照明行业的基本趋势。包括吸顶灯进入厘米或亚厘米厚度时代、液晶背光源在“壁纸电视”需求支撑下，进入毫米厚度时代、而笔记本电脑或者手机用LCD屏，更是及早的积累大量LED光源超薄设计的经验。

    由此可见，超薄几乎成为一个LED应用行业的总体性大趋势。特别是LED直显上，这类升级2026年加速趋势明显，分析认为这主要与竞争格局转变、应用需求升级有关。

    超薄LED带来“装”的更新与变化

    对于LED显示而言，工程安装是一个关键部分。超薄的设计则正在改变工程安装的“服务现实”：

    第一，双面屏应用。双面屏自然需要超薄。这不仅是让产品看起来更为精致，更在于双面产品的承重设计，必然不能依托一整面支撑结构或者墙体进行。要么是悬挂安装，要么是橱窗嵌入安装。无论哪种，薄都是减轻重量、进而让安装更自由，同时在场景融入上更为精致的关键。

    第二，无依托安装。即不用传统LED工程的背部支架，而是直接安装在墙壁上，进而节约宝贵的有限室内空间。这种安装实际上是将墙体表面处理与LED安装同步设计，构成一个极致的“屏墙”体验。甚至纹理屏类产品，在不开机时还可以是墙壁装饰面板。

    第三，一体机化产品和家用需求。这类产品很多时候需要直面LCD大屏的竞争。虽然LED可以画面更大，但是却不能因为画面大而“傻大黑粗”，超薄成为了典型的设计需求。

    第四，特种需求安装，例如异形设计、可裁剪透明膜设计、柔性模组等，都需要更薄，来减轻弯曲应力、增加柔性弧度可调范围、优化异形设计拼接边缘画面视觉一致性等。

    可以说，超薄技术，已经成为LED直显开辟增量场景、发展更多应用品类的关键支撑之一。

    在这方面，业内人士表示，竞争性因素也颇为重要。如工程显示中P1.5产品与LCD拼接竞争，显然在分辨率上是弱势、在无缝上是强势——而LCD往往是超薄产品，LED如果不实现超薄，显然竞争力就会打折扣。

    再如，TFT-Micro LED加速发展，成本处于下降通道。该技术的优势除了AM驱动外，就是极致的亚厘米厚度。如果MIP和COB不能持续超薄化，在与TFT-Micro LED竞争中就会丧失主动，丢失高端场景和差异化场景的众多市场机遇。

    “需求+竞争，双重因素决定了传统LED显示向超薄进化的动力。”行业专家指出，薄或许是决定LED行业从设计到材料、从应用到服务升级的一个关键突破点。

    总之，超薄化已成为LED显示行业不可逆转的潮流。COB技术进入亚厘米时代，意味着其与LCD和TFT-Micro LED的形态体感差进一步缩小。MIP持续超薄化，未来也必然进入亚厘米时代。“超薄”将是未来LED直显，仅次于“微间距”的又一几何参数突破关键。

    它不仅提升了产品的美学价值和安装灵活性，更推动了LED直显向更多元化应用场景的拓展。未来，随着材料与工艺的持续进步，超薄LED显示屏有望在更多领域替代传统显示方案，为工程应用和消费市场带来全新体验。
