赋能智慧显示，蓝普视讯超高清创新永不止步

    如何看得“更清”？

    人眼的分辨率约为576000000(五亿七千六百万)像素，而目前为止最接近人眼真实视觉的超高清视频技术是8K技术——8K分辨率是7680*4320，即横向和纵向分别有7680和4320个有效像素点，一帧8K画面大约有3300万个像素点——远不及人眼可以容纳的最大像素面积。

    这就注定了人们会不断追求更多像素点，直观地反馈到形式上，就是人们将会不断追求更高清的画面。

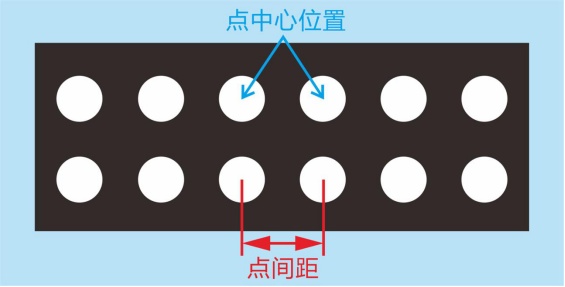

    当前最高清的8K LED显示屏也是由无数像素组合才能构成清晰的画面。LED显示屏的最小发光单位就是像素点，也叫灯珠。点与点之间的距离越接近，像素的密度越高，像素点越多，画面也就越高清越细腻。

    因此，想要达到更清晰的效果，就要想办法提高像素密度——要么把灯珠做得更小，要么让灯珠与灯珠的间距更小。

    而从当前的技术来看，比起从灯珠尺寸方面找突破口，从灯珠间距上面找突破口是更为明智的选择。

    怎样做得“更小”？

    在小间距LED诞生初期，P2.5是象征着小间距的一条标准线。(P代表间距pitch，2.5代表2.5mm，即两颗灯珠之间的距离为2.5mm)

    而如今，P1.0以下微间距产品已大量应用在实际当中。这个跨度表明LED显示屏点间距已经实现了巨大突破。

    但是仍然不够。

    消费者在追求更高清，厂商也在追求更高清。需求驱动市场，市场驱动技术。于是，如何缩小间距，成为了众多厂商力图攻克的技术难题。

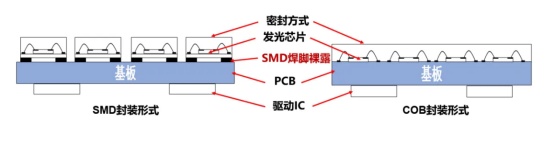

    传统小间距LED显示屏由RGB三色芯片组成一个灯珠，灯珠经封装后安插在显示屏上。最早的SMD封装技术将裸芯片固定在支架上，通过金线将二者进行电气连接，最后用环氧树脂进行保护。然而，这种封装方式难以突破P1.0点间距。

    之后，COB封装技术解决了这个痛点。

    COB封装直接将发光芯片封装在PCB板上，极大简化工艺流程，提高良率及可靠性，并能轻易实现P1.0以下点间距，迅速成为炙手可热的新型技术，行业也出现了一批在COB领域具有核心竞争力的厂商。

这其中，就有全倒装显示面板领创者 ——蓝普视讯。

    在如何做得“更小”这个问题上，蓝普视讯不仅给出了COB这一种答案。

    2021年，蓝普视讯推出基于空间像素技术的Micro型全倒装COB显示面板。空间像素技术是蓝普视讯的独家发明专利技术，并获得了深圳市特别技术攻关奖，在解决点间距问题方面做出了重大革新。

    以4.69×4.69的空间为例，传统小间距LED会将27颗灯珠组成9组像素，达到点间距1.5625mm的效果。而空间像素技术则将27颗灯珠打乱，突破了常规思路的桎梏，重组为81组像素，在深层次进行技术创新，实现点间距缩小至0.52mm。在同等面积、同等灯珠尺寸的条件下，空间像素技术使得显示能效跃升了九倍，做到更小、更高清。

    实际产品表现卓越

    在空间像素技术推出之后，蓝普视讯一直致力于其产品化应用。

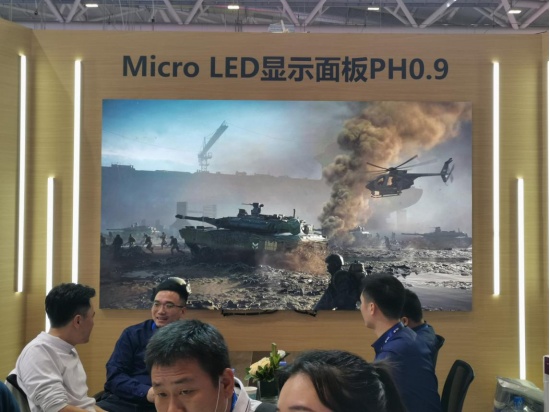

    近期，在2023年深圳国际智慧显示展(ISLE)上，蓝普视讯便展出了全新一代基于空间像素技术的Micro型全倒装共阴COB显示面板——黑精灵Elves系列。

    在芯片方面，蓝普视讯沿用了一直以来的全倒装共阴Micro LED芯片，这也是行业领先的芯片，在同样亮度条件下，比常规Micro LED实现50%以上的节能效果。同时，黑精灵Elves系列拥有1000000：1超高对比度，超高墨色一致性，能够提供更高质量的图像，无光学拼缝，带给观众震撼的视觉体验。从视觉和能效双方面取得了技术上的大幅优势，获得现场观众的高度认可。

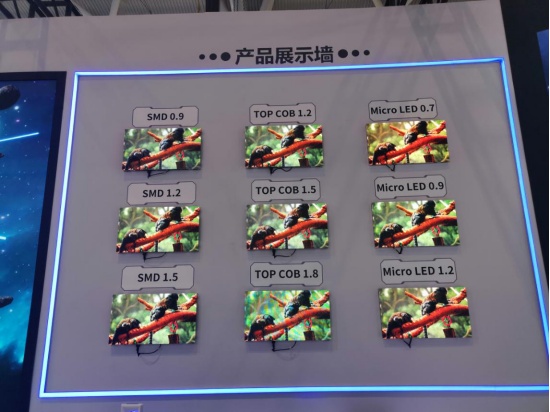

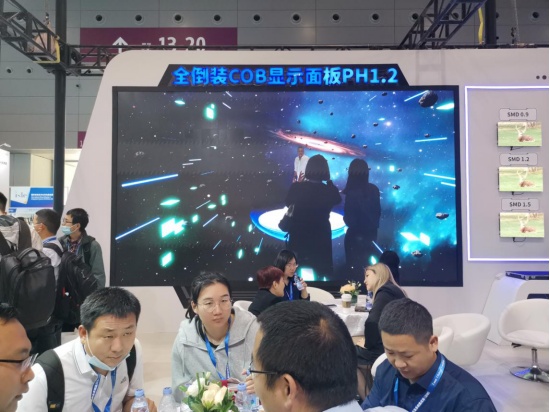

    此外，蓝普视讯也展出了600*337.5的全倒装COB、GOB(TOPCOB)等具有领先技术的产品，展现了在COB产线优于其它厂家的技术底蕴和产品优势，其多样化的品类也为用户提供了更加全面的选择。

    新的选择

    尽管蓝普视讯在COB+空间成像技术上已有深厚建树，并且黑精灵Elves系列也验证了其间距微缩化专利技术的领先。但蓝普视讯并未满足于眼前的成功。

    在ISLE展会上，蓝普视讯高管为如何推动间距微缩化给出了新的选择——MIP封装。

    MIP(Micro LED in Package)是一种基于Micro LED的新型封装架构，通过将大面积的整块显示面板分开封装，实现Micro LED和分立器件的有机结合，使其在更小面积下大幅提升良率，同时有效降低成本。

    蓝普视讯提出，MIP技术是对传统SMD产品的技术革新，它将来会大量的应用到0.9-1.5间距的室内小间距应用市场，对于那些关注显示性能和效率的高端用户将是一种非常好的解决方案，同时MIP高亮性能、结合未来空间像素技术产品的成熟将为市场提供更多的应用场景。

    同时，蓝普视讯高管提到，蓝普视讯株洲生产基地已经实现MIP产品的量产。株洲蓝普视讯作为蓝普视讯的制造基地拥有建筑面积5万余平方米，产能达1000万片新型显示面板，生产总值15个亿左右。株洲蓝普视讯不仅为市场提供高亮小间距MIP产品，也铆足马力提供全倒装共阴COB、空间像素COB等产品，走在市场前列。

    总结

    蓝普视讯对于视觉显示的追求，是“更加清晰”，但又绝不仅止步于“更加清晰”。近年，蓝普视讯与深圳大学携手合作成立了LED高清数字显示与控制技术工程中心，大力推动产学研深度合作，专注于可视化信息沟通领域，计划5月底竣工投产。该项目达产后，产值预计将有5亿元以上。

    从研制出全球首款“TOPCOB小间距显示面板”到基于空间像素技术的Micro型全倒装COB显示面板，蓝普视讯一直在研发的道路上进发。突破核心技术“卡脖子”困境，蓝普视讯将视觉信息融入数字生活，以技术赋能智慧城市，破解科技经济“两张皮”，助推产业高质量发展，为新型智慧显示创新生态贡献企业力量。
