银幕增益,真的越高越好吗?

来源:投影时代 更新日期:2022-10-17 作者:pjtime资讯组

    流媒体对电影行业的冲击以及消费升级的要求,电影的属性越来越往体验方向寻求突破。近几年电影行业内陆续出现了高帧率(HFR)、高动态范围(HDR)等技术, 对银幕画面亮度的要求也越来越高。除了放映机的输出光通量以外,银幕增益也成为决定电影画面亮度的关键因素之一。

    传统金属银幕采用喷涂铝粉的方式来制作银幕表面的反射层,市面上比较常见的金属银幕多为2.4增益,有部分厂商推出2.8和3.2增益金属银幕,但受总反射率较低的影响在影院的实际应用案例较少。以NAMOS纳米银幕为代表的新一代银幕技术,采用真空镀膜方式形成银幕反射层,将光利用率从普通金属幕的50%左右提高到了85%以上,在相同增益条件下,比普通金属银幕展现出更宽的半增益角和更均匀的画面亮度,也使得高增益银幕成为可能,追求高增益成为不少厂商或影院的唯一诉求。

    银幕增益真的越高越好吗?不卖关子,先说结论:银幕增益与增益的角度依赖性,是一对相生相克的双生儿,这是由能量守恒定律决定的,银幕的角度依赖性指的是银幕增益随角度变化的曲线,而不仅仅是半增益角。两者只有达致最佳平衡,才能呈现最佳的观影效果,而不是单纯看增益或半增益角数据,一味的追求两者中的一个指标,必然导致另一指标的折损,过犹不及。好的银幕标准不仅是画面中心亮度高,更要画面四周亮度变化均匀。

    下面我们从光在物体表面反射的基本物理规律,结合影厅的实际使用条件,为大家进行科普,先说几个概念:光在两种物质分界面上改变传播方向又返回原来物质中的现象,叫光的反射。若反射面比较光滑,当平行光线入射到这个反射面时,仍会平行地向一个方向反射出来,这种反射就属于镜面反射,常见的镜子就是典型的镜面反射。若反射面比较粗糙,当平行光线入射到这个反射面时,表面会把光线向着四面八方反射,所以入射线虽然互相平行,由于各点的法线方向不一致,造成反射光线向不同的方向无规则地反射,这种反射称之为漫反射。日常见到的各种物体表面大多为漫反射,例如粗糙的墙面,衣物表面等。影院使用的银幕,其表面是典型的漫反射。

银幕增益,真的越高越好吗?

    在漫反射中,不同的表面特性,其散射特性也不同。理想漫反射表面称为朗伯体表面,反射光强度的空间分布符合余弦定律,其在不同角度的辐射强度会依余弦公式变化:

银幕增益,真的越高越好吗?

    但在实际中,物体表面均不满足理想散射的条件,而是反射光强具有高斯分布的散射,其散射强度满足公式:

银幕增益,真的越高越好吗?

    反射光强最大的位置位于入射光的镜面反射方向,如下图:

银幕增益,真的越高越好吗?

    下面我们来看影厅的实际情况,以常见两个20米巨幕影厅为例,具体尺寸数据如下:

银幕增益,真的越高越好吗?

    在1.2投射比的20米巨幕情况下,银幕最左侧位置的光线以偏离此处银幕法线13°角度入射,首排最右观众观看银幕最左侧时的角度为52°,且入射光线与观众观看的位置都在入射点法线的同一侧。在1.45投射比条件下,银幕最左侧位置光线的入射角度减小至10°,首排最右侧观众的观看角度不变。

    通过模拟类似条件,我们对银幕表面反射特性测试发现,以入射光线的镜面反射方向为中心,反射光强向两侧逐渐变小,反射特性基本遵循高斯分布规律,反射光强最大位置与入射光分别位于法线的两侧,角度基本对称。银幕增益越高,随角度变化越明显。



银幕增益,真的越高越好吗?

    低增益银幕斜入射时反射光强随反射角度分布



银幕增益,真的越高越好吗?

    高增益银幕斜入射时反射光强随反射角度分布



银幕增益,真的越高越好吗?

3.9以上高增益银幕斜入射时反射光强随角度分布

    3.9以上的高增益银幕,在52°反射角度情况下,其增益已经降低至0.02以下,基本没有光线反射能力。理论上,银幕左侧的光强仅为银幕右侧光强的几十分之一,如下图。当在左侧观看银幕时,反之亦然。



银幕增益,真的越高越好吗?

    因此,银幕画面左右两侧的光线被银幕反射到两侧墙壁上,而不是被反射至观众区域,造成画面左右两侧亮度严重不足的问题,当观众在右侧观看银幕时,左侧画面亮度过低,而左侧墙壁明显被反射光照亮,如下图:

银幕增益,真的越高越好吗?

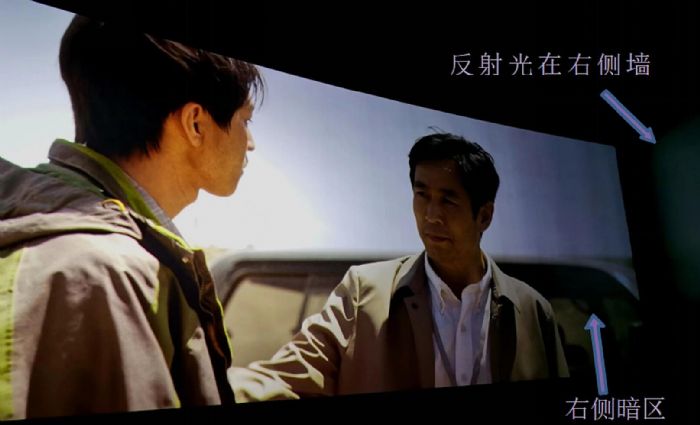

    当观众从左侧观看银幕时,则出现右侧画面亮度过低,且右侧墙壁明显被反射光照亮,如下图:

银幕增益,真的越高越好吗?

    若影厅的侧墙使用亮色调装饰,此时光被进一步反射回至银幕上,将大幅降低左右两侧银幕画面的帧内对比度。

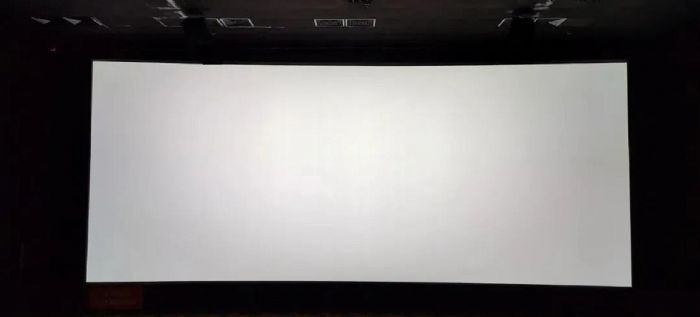

    对于位于影厅中央的观众,在观看时则出现银幕画面中间亮斑,银幕四周亮度过低的问题,画面亮度均匀性无法满足日常电影放映要求,如下图:

银幕增益,真的越高越好吗?

    而优秀的影厅配置及银幕设计,所呈现出的银幕亮度比较均匀,肉眼观察画面四周与中心亮度差异不明显,画面整体观感舒适,如下图:

银幕增益,真的越高越好吗?

3.6增益纳米银幕实拍

    过高的银幕增益将导致银幕四周画面亮度不足且呈现非线性变化,虽然测量的银幕中心亮度数据较高,但实际观影体验时并无法感受到画面整体亮度的提高,并且由于变化曲线不合理,虽然半增益角数据看起来不错但画面明暗变化非常明显。

    选择一款优秀的银幕,应平衡银幕增益与增益角度依赖性,搭配合理的影厅设计及放映机配置,才能获得最佳的银幕整体亮度及均匀性,让观众得到更高质量的观影体验。
