双技术路线并举——走进中麒MiniCOB全系列产品

来源:投影时代 更新日期:2021-11-26 作者:佚名

    在LED显示行业,技术发展不断精进,传统的SMD面临着封装工艺技术的“天花板”。当P0.9以下的产品逐渐占据市场,SMD的封装难以适应当下市场发展,此时,兴起的COB封装将带领新技术引领行业走向新的征程。

    什么是MiniCOB

    MiniCOB就是Mini级芯片和COB封装技术的结合。

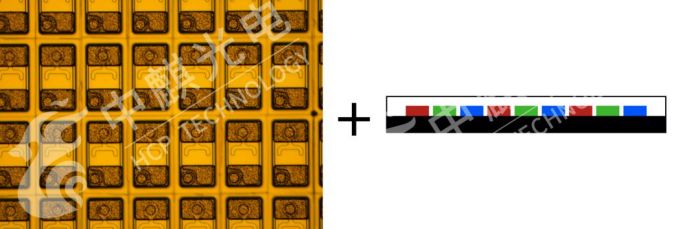

(Mini级芯片)+(COB封装)

    随着信息显示技术不断的更新迭代,芯片微缩化已成为市场趋势。Mini级自发光芯片,达到了100微米量级,更容易实现高分辨率画面的细腻感,色彩更鲜艳,对比度更高。其与COB封装技术相结合,更容易实现芯片小间距排列。面光源显示,锐利清晰与柔和护眼兼得,显示效果极佳。可靠性高,气密性佳、防护性强,能有效防水、防尘、防划伤、防磕碰等,抗静电能力也远远高于SMD。在中麒光电巨量转移、倒装芯片等优势技术的加持下,中麒MiniCOB系列产品已全面成型。

    中麒MiniCOB产品

    中麒光电同时采用“COB”与“MIP”两条技术路线,分别对应国际两大Micro LED技术分支。形成了“UFP MiniCOB”和“MiniCOB Lite”两大产品系列,并且均已实现量产。

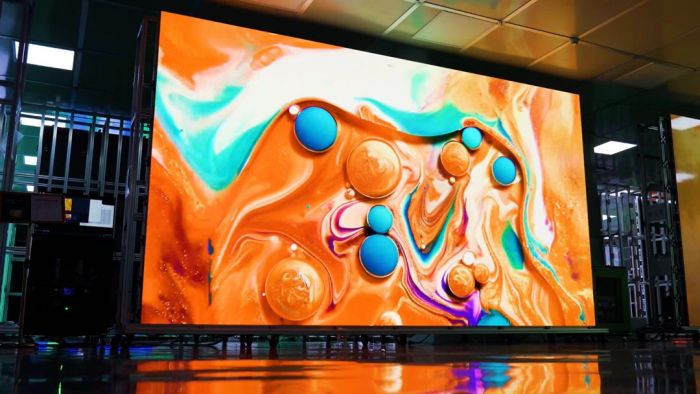

    【UFP MiniCOB系列】

    UFP系列全称Ultra Fine Pitch 意为超微间距。采用全倒装COB技术,为客户提供极致显示效果。量产全面覆盖P0.4-P1.2,拥有最高25000:1的超高对比度,600nit亮度,22Bit灰度,大于120%NTSC色域,色彩更丰富,画面更细腻,锐利度更高。屏体表面达到IP65防护等级,黑屏状态下墨色一致性和平整度极高,拼接缝小,解决了COB产品的行业痛点。

    【MiniCOB Lite系列】

    2021年最新推出的轻量化、超高性价比的Lite系列产品。采用单芯片封装技术,轻薄无托架,冷屏低耗能,点间距全面覆盖P0.6-P2.0。不仅箱体厚度减少35%,重量减轻35%,平均功耗每平米100W左右。还具备COB的超高显示效果,以及高可靠性,高防护性等特点,给客户带来超高性价比的全新选择。

    目前MiniCOB两大系列产品齐头并进,共同发展,其成熟的技术和稳步提高的品质受到市场广泛认可,今年以来产能增长2.6倍,现月产能达4000㎡,2022年将突破10000㎡。

    中麒的技术沉淀

    【底层技术支持】

    巨量转移技术是进入Micro LED领域必须面对的主要挑战之一,中麒光电作为创新驱动技术型公司,拥有自主研发、制造的巨量转移技术及设备,已实现全线自动化生产,每小时转移250万颗芯片,转移良率高达99.999%。

    【全产业链优势】

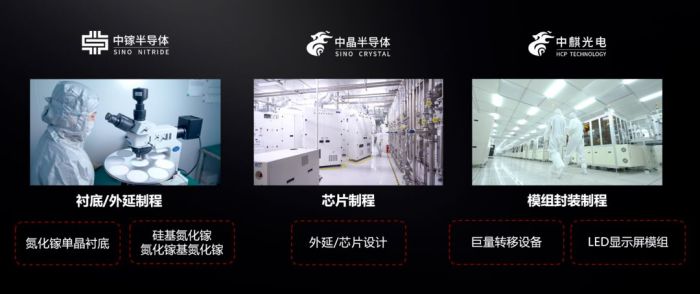

    中麒光电经过10年技术沉淀,整合衬底、外延、芯片、模组制程。凭借全产业链布局发展,提高了工艺流程效率,贯通了产业各环节,实现了对产品品质的全程控制,致力于为客户提供更卓越可靠的产品。

    站在时代的风口,迎接显示行业前所未有的黄金发展时期,中麒光电将始终秉承“以客户为中心,与伙伴共成长,坚持开放包容”的经营理念。为客户提供更丰富的选择和更高品质的产品,为Mini & Micro LED产业化及第三代半导体产业发展贡献力量。
