Voury卓华微间距LED大屏幕拼接显示系统设计方案

来源:投影时代 更新日期:2017-06-21 作者:pjtime资讯组

    本方案书提供的微间距LED大屏幕显示系统是根据用户需求专为某政府应急指挥中心而设计,采用Voury卓华微间距LED大屏幕拼接显示系统。

    针对本项目场地情况和技术要求,我们提供的设计方案为采用ZHVW-120微间距LED显示屏7.68米(长)×2.16米(高)共16.5888平方米拼接规模。

    系统组成

    根据本项目工程需求,本设计方案提供的LED大屏幕拼接显示系统包括拼接单元组合墙体、网络分布式处理器、大屏控制管理软件、专用线缆等,由以下部分组成:

序号

设备名称

数量

备注

1

微间距LED显示屏

    16.5888m2

    像素点间距:1.25mm

2

网络分布式处理器

1套

    8台显示处理模块,8台RGB处理模块,1台超高分处理模块,1台高清视频处理模块,1台流媒体处理模块

3

大屏控制管理软件

1套

专业版控制管理软件

4

配电柜

1台

    25KW,带远程上电,分布上电

5

安装支架

    22.7m2

    离地高度暂定800mm,实际高度根据用户现场确定;铝型材结构

6

专用工程线缆

1宗

工程布线,布至屏体所需位置



    本项目微间距LED拼接显示墙由ZHVW-120显示单元组成,采用7.68米(长)×2.16米(高)共16.5888平方米拼接规模;

    ZHVW-120单元屏尺寸:480mm(宽)×270mm(高);

    .组合尺寸:7680mm×2160mm;整屏分辨率:6144×1728

    .屏体安装厚度:暂定700mm,实际厚度根据现场情况定制调整。

    .离地高度:暂定为800mm,实际高度根据用户现场确定。

    .底座有防倾倒装置,如果现场装修不具备条件,可拆除底座前后支架,最上层单元须和后墙固定。

显示墙安装尺寸图

显示墙安装效果图

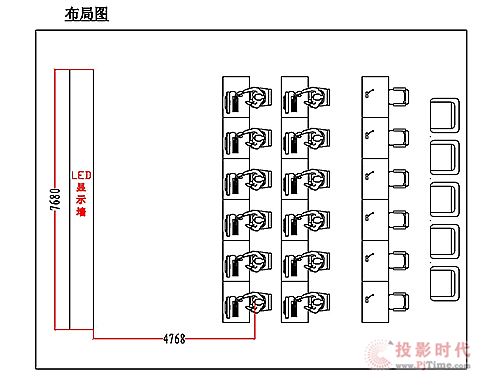

房间布局图

Voury卓华微间距LED大屏幕拼接显示系统设计方案

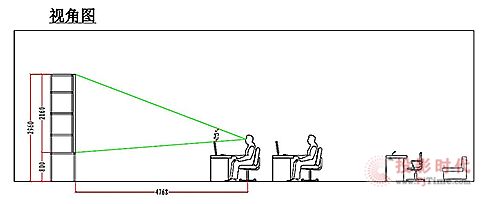

观看视角图


Voury卓华微间距LED大屏幕拼接显示系统设计方案

    与常用的近距离观看的电子产品不同,如手机屏幕,笔记本电脑屏幕等,LED 显示屏适合远距离观看,对于同一款 LED 屏幕产品,视距会决定观看者收看到的显示效果清晰与否。

    人眼的理论分辨能力是 20 角秒,可是由于感光细胞的分布以及本身的缺陷,实际上对可见 光的分辨能力是 1 角分,宽度超过 1 角分的物体就和背景融在一起了。

    针对本项目,我们推荐可视距离范围为: 1.1m~5.1m。

系统结构示意图



      系统显示功能

    视频信号显示

    接入网络分布式处理器的所有监控视频信号(兼容支持PAL /NTSC /SECAM制式)均可同时实时显示于大屏幕上。可以实现拼接显示、任意大小显示、任意缩放、漫游、全屏等显示功能,并可实现视频信号的分组切换、巡检、预案显示等功能。



    计算机及工作站DVI/RGB信号显示

    接入网络分布式处理器的所有计算机和工作站DVI/RGB信号均可自动适应分辨率,全部DVI/RGB信号可以同时显示于大屏幕上,均可实现实时、无延迟显示。可以实现拼接显示、任意大小显示、任意缩放、漫游等显示功能。


    超高分辨率应用系统图形显示

    网络分布式处理器支持实现静态超高分辨率图像及实时动态GIS、GPS、SCADA、SIG超高分辨率图形信号在全屏范围内任意大小、直至全屏的实时显示,以及与计算机RGB、视频信号的叠加显示。且整屏的图像无论大小,清晰度不会丧失。

    多种信号混合显示

    LED大屏幕显示系统通过LED控制器和网络分布式处理器可实现灵活多变的信号处理显示功能,具有计算机RGB信号、视频信号及网络信号同时混合显示的功能。全部信号均能够以开窗口方式任意位置、任意缩放、拖动、拼接、漫游、叠加显示,并达到完全动态实时。

    Voury卓华微间距LED大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导,将国际最卓越的高清晰数字显示技术、拼接技术、多屏图像处理技术、网络技术等融合为一体,使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成,形成一套功能完善、技术先进的交互式信息显示及管理平台。

    建设完成后的微间距LED大屏幕显示系统满足以下要求:

    ð      支持Windows、UNIX、Linux操作系统。

    ð      支持TCP/IP等标准网络协议。

    ð      可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。

    ð      LED拼接大屏幕系统对网络信号、视频信号、RGB信号各种信号源的图形具有相同的拼接能力,达到无缝拼接。

    ð      系统可实现多路动/静态信号窗口的缩放、移动、漫游等功能。

    ð      LED拼接大屏幕显示系统可以与安全指挥中心、网络管理系统及其它系统联网运行。大屏幕显示系统软硬件连接简单,无需对集成的计算机系统做任何调整和改动。不管计算机系统的软件及网络硬件有何改变,大屏幕显示系统均可正常使用,确保整个系统的通用性及可任意扩展。

    整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性,存储和处理能力满足远期扩展的要求。

    为保证服务质量,Voury卓华建立起业内唯一的三级售后服务体系,省级、地市、县级区域全覆盖,形成三维立体的保姆式应急服务体系:

    省级区域:

    提供7×24小时售后服务电话,总部高级工程师每三个月巡检一次。

    地市区域:

    提供7×24小时售后服务电话,高级售后工 程师每一个月巡检一次。

    县级区域:

    签约合作商提供全天候售后服务。

    Voury卓华24小时客户服务热线:400-0110-531 重要应用时提供技术人员现场保障现场保障!
