浅谈东山精密LED1010黑灯优势

    自2012年小间距LED初次亮相到逐步渗入商场、酒店、高级会议室、广播电视台、监控指挥中心各室内显示领域。小间距LED显示屏凭借其无缝拼接、广色域、广视角、高对比度、高刷新频率、快速响应速度、色彩自然真实、寿命长等自身优势，对传统大屏（如LCD、DLP、PDP、投影）产生极大冲击，似有取代之势。

    小间距自身的优势固然明显，然而满足这些优势也给上游小间距LED封装厂商带来不小挑战，无论是灯珠封装的材料还是结构设计上都需要不断创新突破。环氧树脂本身的物化性质决定的诸多缺陷不断涌现，环氧树脂分子结构中含有活泼的环氧基团，虽与固化剂反应形成高聚物，但其使用两三年以后由于紫外线照射易造成表面氧化且过电压易致使绝缘燃烧造成环氧树脂永久性凹陷。在环氧树脂“垄断”的市场环境下，东山精密精心选材、不断试验，独辟蹊径研发并获得国家专利的硅胶压模封装技术，东山精密自主封装的1010黑灯在整个小间距LED封装行业中可谓是凤毛麟角般存在。

    东山精密自主研发的1010黑灯特点：

    1.4-PIN RGB封装，芯片直线排列；

    2.采用硅胶加黑色素封装，提高色彩对比度；

    3.产品重量轻，单颗LED重量仅为1.0mg；

    4.可全黑RGB封装；光损25%行业领先水平；

    5.可实现最小尺寸0.5*0.5mm RGB封装；

    6.产品表面雾化处理，屏幕发光更柔和；

    7.采用硅胶压模技术，已获得发明专利（专利号: 201210435994.0）；

    8.独特结构设计，提高散热，降低成本；

    9.提高产品耐温性、抗UV、抗应力能力；

    硅胶封装产品的显著优点：

    1、吸附及流动性能好

    硅胶固化前的流动性和对金属材料及PPA等材质的良好吸附性，固化后灯更为均匀完整，透光性更强；

    2、耐高温、热稳定性好

    采用硅胶封装的灯可以在50℃-80℃高温下长时间正常发光，且在维修时使用风枪高温吹不发黄；

    3、抗氧化作用强

    环氧胶封装的灯在使用一段时间后会出现明显的发黄现象，然而硅胶有极强的抗氧化作用即使在高温下长时间使用也能够避免发黄出现裂缝等不良现象；

    4、折射率大

    封装材质的折射率越大即能够加大发光的角度减少内部光线的反射，从而增加亮度和角度。

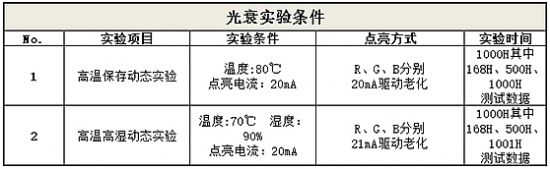

    现有东山精密与其他国际厂商所封装的1010灯分别在不同条件下的光衰对比实验，实验条件及实验数据如下：

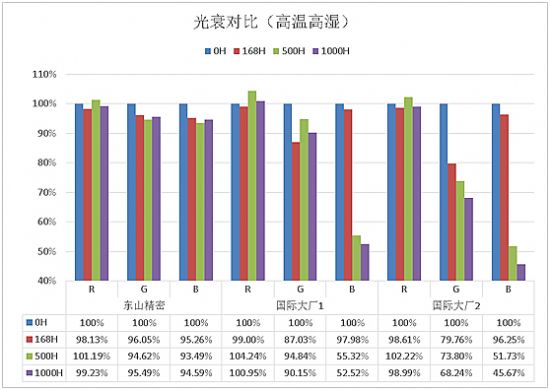

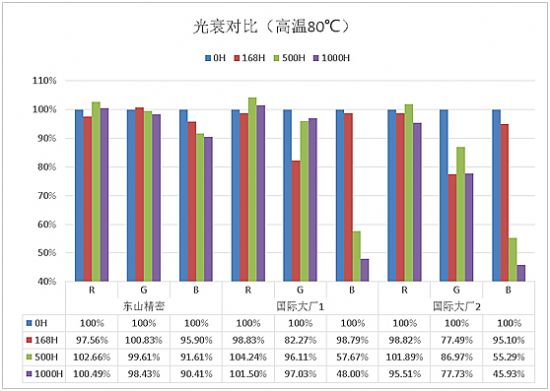

    从实验结果可以看出，两实验条件下三厂商红灯颗粒都相对稳定光衰现象不严重，而绿灯和蓝灯亮度东山精密都能保持在90%以上，而其他两家厂商的则出现了严重的光衰现象，尤其是蓝光亮度甚至衰减至45.67%。
