齐普光电P5六高LED显示屏，高清时代谁与争锋

来源：投影时代　更新日期：2014-03-31 作者：pjtime资讯组

Infocomm China 深入报道 LED及大屏商显年终总结 2023年度评选盛典获奖揭晓

齐普光电最新推出世界领先的的P5六高LED显示屏系列，突破传统“三高”（高灰度、高刷新、高利用率）难题，拥有六大“高”端优势：高精度，恒流0.5ma下仍可工作；高灰度，真正20bit图像位，线性灰阶调校，小电流超高清显示；高刷新，32扫下2400hz,16扫下4800hz，8扫下9600hz，4扫下19200hz，OE无级分割，轻松高刷新，可编程消影，彻底消鬼影；高图像帧，120hz图像帧工作模式，自动帧同步，显示更完美；高可靠性，抗静电6kv；高节能性，节电效率高达66%，极致低功耗，真正节能屏。

P5六高LED显示屏，具有以下技术特性：齐普光电显示屏应用高阶驱动技术；线性灰阶调校，小电流超高清显示；极致低功耗，真正节能屏；OE无级分割，轻松高刷新；可编程消影，彻底消鬼影；自动帧同步，显示更完美；裸眼真3D，不需要眼镜；高刷时代终结，高清时代来临。

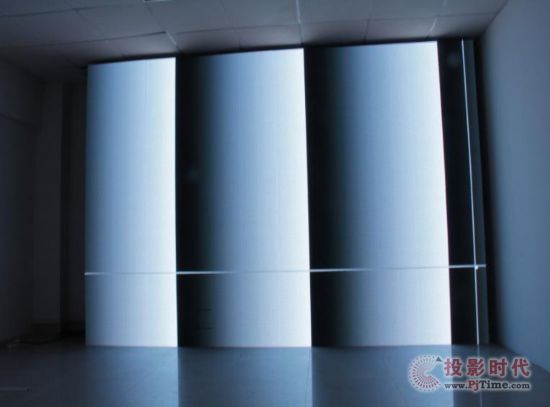

图为P5全彩（32扫，帧频120HZ，刷新2400HZ）线性灰阶图

齐普光电P5六高LED显示屏，高清时代谁与争锋

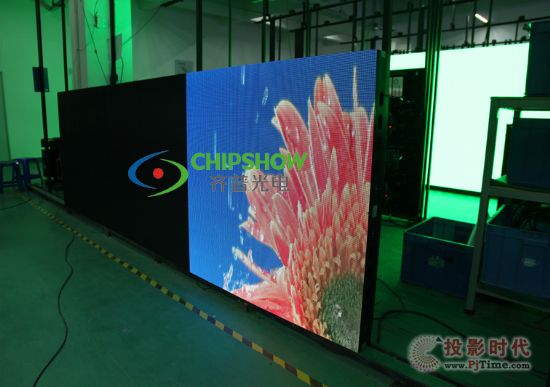

图为齐普光电P5六高LED显示屏

		传统恒流IC	GW68XX系列
1	恒流驱动	3-5ma进入恒流区	0.5ma
2	OE	10-120ns	无级分割
3	电流增益	在参考点+/-调节	1-32阶 16级/阶
4	Vds	0.2V-1.2V	1ma下低于0.2V
5	消隐	固定	可编程控制
6	灰阶	八行扫描以上很难达到16Bits，60Hz图像显示	最低16Bits，一般工作在20Bits
7	刷新率	高灰高刷，低灰低刷	不分高低灰阶，120Hz图像帧，2400Hz刷新率以上
8	亮度效率	16位灰阶时一般为36%	80%以上
9	保护机制	一般无保护，ESD<2.5KV	开机保护及抗“毛刺”保护，ESD>6KV
10	帧同步	无	自适应帧同步

上表为六高LED显示屏所用HPP系列IC（GW68XX）同传统PWM恒流IC一般性能对比

	特性	应用
1	灰阶产生，同OE无关	可实现最大亮度显示,1-3ma下，满足户内显示要求
2	单色64KK灰阶显示	白平衡校正及线性灰阶调校
3	线性灰阶调校	小电流下低灰的超精细显示
4	电流及色温调节	取消外接白平衡电阻，实现不同批次单元板置换
5	帧同步特性	适应演播及租赁屏应用
6	低亮度下的高清显示	适合院线及户内显示使用,健康LED显示屏设计
7	3D HPP LINK	3D显示屏设计
8	输入/输出分离及匹配结构	增加带宽，取消“只进不出”及“单元”控制模式
